Автоматична гвинтівка steyr aug і її модифікації
У таблиці вище вказані дані по базовій моделі Steyr AUG А1 з різними стволами.
Steyr AUG (універсальна армійська гвинтівка) знаходився в розробці з кінця 1960-х років в якості заміни поважної, але застарілої бойової гвинтівки Stg.58 (FN FAL) для армії Австрії. Steyr AUG був розроблений австрійською компанією Steyr-Daimler-Puch (зараз ця фірма називається Steyr-Mannlicher AG Co KG). Серйозне сприяння в цьому надала армія Австрії. Нова гвинтівка була прийнята на озброєння в 1977 році під індексом Stg.77 (штурмова гвинтівка, модель 1977 року). Масове серійне виробництво почалося в 1978 році. З тих пір AUG отримала велику популярність, будучи прийнятої на озброєння не тільки австрійською армією, але і десятком інших країн. Її також добре закуповували охоронні підприємства і правоохоронні органи по всьому світу, включаючи деякі підрозділи США. В даний час Steyr AUG можна вважати найуспішнішою з комерційної точки зору штурмовою гвинтівкою системи буллпап.
Остання модель гвинтівки - AUG A3 - не має інтегрованої оптики (як і AUG A2). Замість цього будь-який відкритий, оптичний, приціл коліматора або приціл нічного бачення може бути встановлений на верхню планку з використанням відповідної опорної поверхні. Нижня планка може бути використана для монтажу різних пристосувань, наприклад, тимчасові передні рукоятки, ліхтарі і 40 мм гранатомети спеціальної конструкції. Бічні планки можуть бути використані для такого обладнання, як лазерні целеуказатели, ліхтарі, інфрачервоне підсвічування і т.п ..
Фактично, AUG - це грамотне поєднання різних раніше відомих ідей, зібраних в один цілий надійний і естетично привабливий набір. AUG - це раціональний і дійсно дуже вдалий результат втілення ідей, добре відомих раніше.
Якщо говорити про конструкцію, розділеної на модулі, то вона дозволяє варіювати варіанти зброї в великому діапазоні. При зміні стовбура і затвора групи (іноді приймача магазина) це можуть бути: автоматична гвинтівка, легкий кулемет, карабін, пістолет-кулемет, снайперська гвинтівка, розраховані на патрон 5,56х45 або на пістолетний 9х19.
Steyr AUG - це гвинтівка конструкції буллпап, що працює на газовідвідної системі. В основному AUG відомий хорошою ергономікою, пристойною точністю, малої віддачею і достатньою надійністю.
Основу AUG становить ствольна коробка, зроблена з алюмінієвого сплаву, з наявністю вставок з високоміцної сталі. Одна така вставка служить для кріплення змінних стовбурів і замикання обертового затвора, що оберігає ствольну коробку від напружень під час стрілянини. Решта вставки використовуються в якості направляючих для провідних стрижнів рами затвора.
AUG працює за рахунок відводу газів з коротким ходом поршня, який встановлений всередині невеликого газового блоку, прикріпленого до стовбура. Газова камера зміщена вправо від стовбура. Газовий поршень має власну поворотну пружину, розташовану всередині газового блоку. Газова система характеризується трьома положеннями газового регулятора: 2 відкриті позиції (для нормальних і забруднених умов) і 1 закрита позиція для запуску гвинтівкових гранат. Газовий блок також має засувку, фіксуючу ствол, на якій кріпиться відкидна рукоятка утримання.
Існують 4 основні види стовбурів для AUG. Стандартний гвинтівки ствол довжиною 508 мм (
20 дюймів), компактний стовбур - 350 мм (13,8 дюймів), «карабінне» стовбур - 407 мм (16 дюймів) і важкий ствол (легкий кулемет) - 621 мм (24,4 дюйма). На кожній гвинтівці ствол може бути змінений за секунди. Кожен стовбур забезпечений полум'ягасником, а важкий 621-мм ствол також має легкі відкидні сошки. Кожен стовбур має 8 виступів, якими він фіксується в сталевих вставках в ствольній коробці.
Стовбури дляAUG. Зверху вниз: довгий важкий стовбур з сошками, стандартний стовбур, укорочений стовбур (карабін), гранично короткий ствол (Компакт). я
На гвинтівках, які перебувають на службі в Австрії, ні багнет-ножа, але він може бути встановлений при необхідності.
Як зазначено вище, процедура заміни стовбура займає лічені секунди (враховуючи, що стрілець має запасний ствол під рукою). Для вилучення стовбура необхідно дістати магазин і звести ударний механізм ручкою перезарядження. Потім взяти ствол за передню рукоятку, натиснути кнопку на газовому блоці, яка утримує стовбур, потім повернути ствол і витягти його з гвинтівки. Для установки нового стовбура потрібно просто проштовхнути стовбур в ствольну коробку до упору і потім повернути його до замикання.
Затворна група складається з рами затвора, яка з'єднана з двома великими порожніми напрямними стержнями у їх початку. Лівий стрижень також служить сполучною ланкою рами затвора з рукояткою зведення зброї, а правий виступає в якості двигуна-посередника, який передає імпульс від газового поршня затворної рами. Обертається затвор має 7 замикаючих бойових виступів. Дві поворотні пружини, розташовані позаду рами затвора, насаджені на 2 поздовжніх напрямних стрижня, які розташовані всередині напрямних рами затвора. Рукоятка перезарядження розташована з лівого боку зброї і зазвичай нерухома під час стрілянини, але якщо необхідно, її можна жорстко з'єднати з групою затвора натисненням невеликої кнопки. Автоматика AUG характеризується наявністю пристрою зупинки затвора, яке залишає затворну групу в крайньому передньому положенні, коли здійснений останній постріл. Для звільнення затвора після заміни магазину необхідно пересмикнути рукоятку перезарядження.
Ударно-спусковий механізм виконаний у вигляді окремого модуля, майже повністю зроблений з пластика і розташований у прикладі. УСМ з'єднаний зі змінним спусковим гачком роздвоєною спусковий тягою. Запобіжник виконаний у вигляді поперечної кнопки, розташованої над рукояткою. На гвинтівках AUG немає перемикача режиму вогню як такого. Замість нього використовується ступінь натискання на спуск. Натиснувши його на половину, ми здійснюємо одиночну стрільбу, при повному натисканні здійснюється автоматична стрілянина. Збільшена скоба спускового гачка охоплює всю руку і дозволяє стріляти в зимових рукавицях.
Стандартне прицільне пристосування гвинтівки Steyr AUG - це оптичний приціл кратності 1.5х з прицільною маркою у вигляді кола. Розмір кола підібраний таким чином, що візуально її внутрішній діаметр відповідає зростанню стоїть людини на відстані 300 метрів. Корпус прицілу, який є незнімним на моделях AUG А1, має зверху мушку і цілик.
Корпус гвинтівок AUG разом з рукояткою і скобою спускового гачка зроблений з полімеру з високими протиударними характеристиками і зазвичай зеленого (військові зразки) або чорного (поліцейські) кольору. Корпус має 2 симетричних екстракційних вікна, кожне з яких зазвичай закривається пластиковою кришкою. Прорезиненная накладка на прикладі є знімною, і при її знятті, з'являється доступ до внутрішніх частин зброї, в тому числі до ударно-спускового механізму і затвора групі. Накладка кріпиться за допомогою поперечного штифта, який в той же час служить заднім шарнірним кріпленням антабки.
Харчування AUG здійснюється з сумного магазину, який містить 30 патронів (стандартна гвинтівка) або 42 (легкий кулемет). Магазини виготовляються з напівпрозорого міцного полімеру. Засувка магазину знаходиться позаду приймача і абсолютно однакова для зручності натискання як лівої, так і правою рукою (деякі вважають, що вона однаково незручна для обох рук).
Steyr AUG - базова модель з інтегрованим оптичним прицілом.
Гвинтівка Steyr AUG А1 зі стандартним стволом.
Гвинтівка Steyr AUG А2 Carbine (карабін, з укороченим стволом). Передня рукоятка складена і може бути використана як цівку.

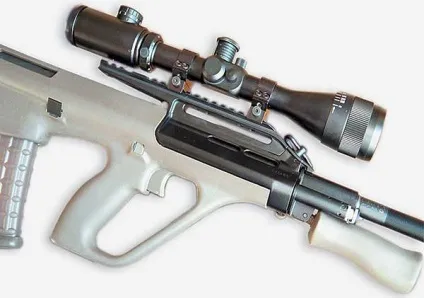

Гвинтівка Steyr AUG А2 в білому пластику і з встановленим на планці Пикатинни оптичним прицілом.
Steyr AUG А3 - ця версія характеризується 4-мя планками Пикатинни: одна - на верху ствольної коробки, інші три планки розташовані навколо стовбура, попереду ствольної коробки - з боків і знизу.
Гвинтівка Steyr AUG А3 з коротким стволом. На планках Пикатинни встановлені приціл і ліхтар.
Існують і цивільні зразки, УСМ яких не дозволяє вести вогонь чергами.
