Aux - це
допоміжний контакт
Контакт, що входить до допоміжної ланцюг і механічно приводиться в дію автоматичним вимикачем (наприклад, для вказівки положення контактів).
[ГОСТ Р 50345-99 (МЕК 60898-95)]
контакт сигналізації положення автоматичного вимикача
допоміжний контакт автоматичного вимикача
допоміжний контакт сигналізації відключення повинне
-
[Интент]
допоміжний контакт
-
[IEV number 442-05-30]
auxiliary contact
an a- or b- contact included in an auxiliary circuit, mechanically operated by the circuit-breaker or contactor, e.g. for indicating the position of the contacts
Source: 441-15-10 MOD
[IEV number 442-05-30]
contact auxiliaire
contact "a" ou "b" inséré dans un circuit auxiliaire et manoeuvré mécaniquement par le disjoncteur ou le contacteur (par exemple, pour indiquer la position des contacts)
Source: 441-15-10 MOD
[IEV number 442-05-30]
Цей пристрій в різних компаніях називають по-різному:
- блок-контакт. в документації Simens;
- допоміжний контакт: в документації Дивногорської заводаНВА
- сигнальний контакт: в документації Legrand.
Допоміжний контакт (з ігнальний контакт, блок-контакт) являє собою вимикач з одним або декількома контактами, який механічно приводиться в дію механізмом автоматичного вимикача.
У низьковольтних автоматичних виключателеях допоміжний контакт є додатковою приналежністю, яка вбудовується в гніздо автоматичного вимикача

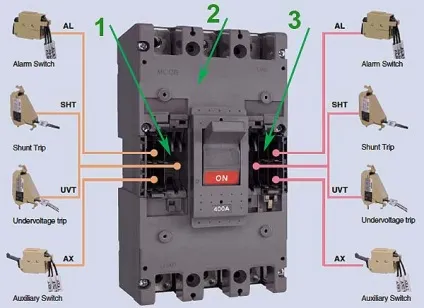

Додаткові (електричні) приналежності, що вбудовуються в спеціальні гнізда автоматичного вимикача:
1 - Ліве гніздо;
2 - Автоматичний вимикач;
3 - Правое гніздо.
Мал. LS Industrial Systems
Мал. LS Industrial Systems

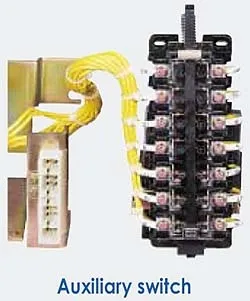

допоміжний контакт
Мал. LS Industrial Systems
Схема допоміжного контакту
на 2 замикаючих і 2 спорогенезів контакту.
Паралельні тексти EN-RU
Діаграма стану допоміжного контакту AX
Контакт має два положення: одне положення - в положенні автоматичного вимикача ВКЛ. (ON); друге положення - в положеннях автоматичного вимикача ОТКЛ. (OFF) і СПРАЦЮВАВ (TRIP).
Мал. LS Industrial Systems
Auxiliary switch (AX) is for applications requiring remote "ON" and "OFF" indication.
Each switch contains two contacts having a common connection.
One is open and the other closed when the circuit breaker is open, and vice-versa.
[LS Industrial Systems]
Допоміжний контакт (AX) призначений для дистанційної сигналізації включеного і відключеного положення автоматичного вимикача).
Допоміжний контакт містить один перемикаючий контакт (т. Е. Один замикає і один розмикає контакт, мають спільну точку).
Коли автоматичний вимикач відключений, то один контакт замкнутий, а інший розімкнути. У включеному положенні автоматичного вимикача стан контактів змінюється на протилежне.
[Переклад Интент]
Класифікація
- блок-контакт (Siemens)
- допоміжний контакт сигналізації відключення повинне
- контакт сигналізації положення автоматичного вимикача
- сигнальний контакт (Legrand)
- accessory switch
- AUX
- auxiliary contact
- auxiliary contact for external signalling
- auxiliary switch
- AX
- signalling contact
