AutoCAD для Mac - друге народження

сполучення можливостей

Мал. 1. Сполучення призначених для користувача інтерфесом AutoCAD і Mac

AutoCAD для Mac підтримує стандартні пристрої введення, такі як клавіатура і миша. Крім цього він також підтримує такі специфічні для Mac пристрої введення, як Magic Mouse і Magic Trackpad.

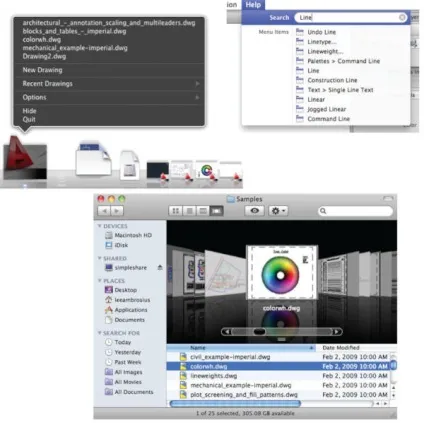

Мал. 2. Приклади специфічних для Mac функцій, інтегрованих в AutoCAD для Mac

Зовнішній огляд AutoCAD для Mac

Дивлячись на AutoCAD для Mac, ви швидше за все побачите що одні елементи здаються вам знайомими а інші - ні. Дуже знайомим виглядають вікно креслення, командний рядок і рядок стану. Крім цих трьох елементів все інше - в значній мірі нове, але навіть в цих елементах є деякі не відразу впадають в очі зміни.

Уздовж верхньої частини екрану розташований рядок меню Mac OS, за допомогою якої Ви можете звертатися до безлічі команд, які пропонує AutoCAD для Mac. На додаток до використання рядки меню Mac OS, щоб запустити команду, ви можете використовувати палітру Tool Sets. розташовану уздовж лівій частині екрана.

Палітра Tool Sets являє собою комбінацію стрічки меню і панелей інструментів, які використовуються в додатках Windows. У верхній частині палітри Tool Set знаходиться кнопка Tool Sets. яка дозволяє вам здійснювати вибір наборів інструментів, відповідно для креслення, анотації або моделювання (див. Рис. 3). Кожен набір інструментів складений з груп, а кожна група інструментів містить кнопки і спливаючі елементи.

Мал. 3. Інструмент Multiple Points. розгорнутий в палітрі Tool Set

Область креслення - це те, де ви створюєте і редагуєте свої креслення. В області креслення знаходяться наступні інструменти (див. Рис. 1).

Палітра шарів уздовж правій частині екрана дозволяє вам створювати і управляти шарами, встановлювати поточний шар, а також використовувати один з інструментів для роботи з шарами, а саме заморожувати або вимикає шар, на якому знаходиться об'єкт і багато іншого. Клікнувши по розкриває трикутнику Show Layer List. ви зможете розгорнути палітру інструментів, що дозволить вам створювати і редагувати шару в поточному кресленні.

Properties Inspector. який розташований нижче палітри шарів, дозволяє вам редагувати властивості поточного креслення в той момент, коли ніякі об'єкти не вибрані, властивості обраних об'єктів або властивості обраний шарів в списку шарів палітри шарів. На Рис. 4 показані палітра шарів і Properties Inspector.

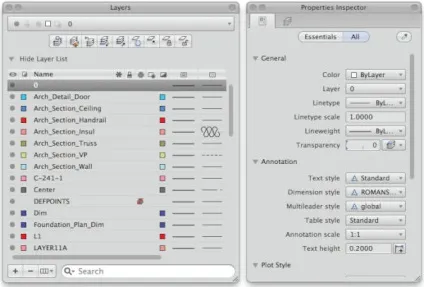

Мал. 4. Управління шарами і своства за допомогою палітри шарів і Properties Inspector.

Командний рядок і рядок стану розташовані вздовж нижньої частини екрана. Ви вводите команди і опції в область введення командного рядка, для того щоб вказати AutoCAD яке завдання ви хочете виконати. AutoCAD для Mac підтримує багато з команд, з якими ви вже знайомі по AutoCAD для Windows, ви також можете використовувати псевдоніми найбільш часто використовуваних команд.

Рядок стану дозволяє вам звертатися до загальних засобів креслення. Якщо ви клацніть по розкриває трикутнику в її правій частині, то зможете звернутися інструментів 3D-креслення. Командний рядок також може бути розширена при натисканні на що розкриває трикутнику праворуч від області вводу.

Навігація в кресленні і перемикання шаблонів

При використанні Magic Mouse або Magic Trackpad. Ви можете виконати багато різних жестів для панорамування, масштабування і орбіти елементів у вашому кресленні. Одна з чудових можливостей, пов'язаних з навігацією - це те, що можна натиснувши і утримуючи клавішу "пробіл" використовувати функцію панорамування, що зручно, коли Ви використовуєте ноутбук без миші, або коли у вас є миша без середньої кнопки.

Перемикання шаблонів в AutoCAD для Mac можливо за допомогою діалогового вікна QuickView (див. Рис. 5) або рядка стану. Щоб відобразити діалогове вікно QuickView. натисніть на кнопку Show Drawings Layouts в рядку стану.

Мал. 5. Управління відкритими кресленнями і шаблонами в поточному кресленні за допомогою QuickView.

Ліва частина діалогового вікна QuickView дозволяє активізувати або керувати відкритими кресленнями, в той час як права частина дозволяє встановлювати поточний або керувати шаблонами в поточному кресленні.

Налаштування середовища

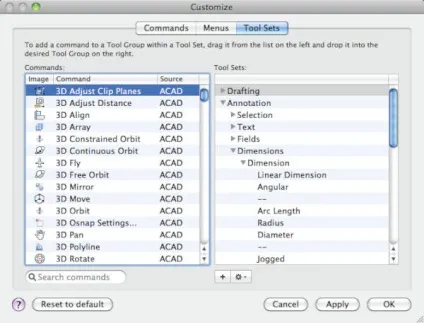

Мал. 6. Діалогове вікно Customize дозволить вам налаштувати користувальницький інтерфейс відповідно до ваших потреб.

висновок

AutoCAD для Mac втілює в собі серце AutoCAD і дух Mac. Якщо ви працюєте на Mac, перенесення AutoCAD на Mac OS дозволить вам відмовитися від використання AutoCAD для Windows на Mac за допомогою Parallels або Bootcamp. а використовувати ту ж програму вже в рідному середовищі.
