Артезіанська свердловина що це таке, глибина, пристрій і фото
Говорити про необхідність альтернативного забезпечення водою в заміському будинку можна довго і багато. Але очевидність факту вже не піддається сумніву, особливо, якщо є перебої з подачею води або рідина не відповідає належним якостям. Тому, краще обговорити, що таке артезіанська свердловина, які умови облаштування колодязя, технічні показники до буріння і необхідні дозвільні документи.
Свердловина артезіанська, що це таке?

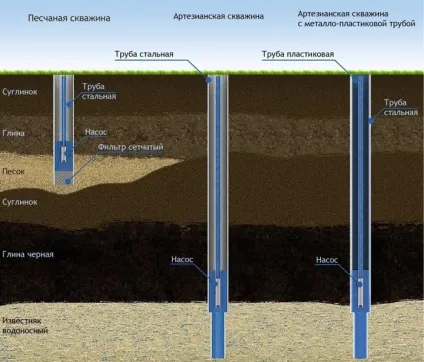

Схема порівняння артезіанської і піщаної свердловини
Конструкція являє собою особливу свердловину, глибина якої набагато більше, ніж в звичайних колодязях. Грунтовий водоносний шар знаходиться між шарами різних порід і тим самим захищений від попадання бруду зовні. Цікавим фактом є надходження води в артезіанські свердловини з великої відстані, це також відміну від звичайних грунтових водоносних шарів, наприклад за кілька сотень кілометрів від точки буріння.
Позитивні і негативні характеристики колодязів артезіанських
Крім чистоти води, яка подається з артезіанської свердловини, показаної для побутових та інших потреб практично без очищення, є маса інших плюсів:
- Продуктивність. Артезіанська свердловина на воду характеризується високою продуктивністю, яка доходить до трьох кубів на годину. Досягається подібне тим, що артскважіна знаходиться між вапняковими шарами, що мають хороший дебет. Наявність безлічі шарів означає, що потік буде подаватися безперервно і тиск завжди залишиться стійким:
- подача залишається незмінною при довгій роботі насоса;
- заявлена продуктивність артезіанських свердловин дозволяє одночасно відкривати будинки до 5 кранів;
- однакова продуктивність в будь-який час року, незалежно від агресивності навколишнього середовища.
Важливо! Навіть якщо всі сусіди користуються звичайними колодязями, все одно можна бити артскважіна на ділянці. Таке навантаження не вплине на водопостачання в окрузі і помітною буде тільки важка техніка, але не перебої в подачі води.

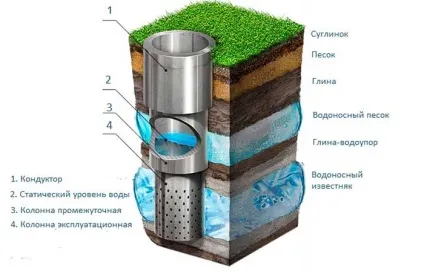

Пристрій металевого стовбура артезіанської свердловини
- Відмінна якість. Переглядаючи фото артезіанської свердловини в розрізі, не можна не помітити того, що вода в ній дійсно чиста. Така якість обумовлюється наступними умовами:
- повна недоступність для всіх і будь-яких зовнішніх забруднювачів;
- завдяки тому, що глибина досягає декількох сот метрів, гарантується захищеність від пестицидів, що проникають у верхні шари почвогрунта;
- ніяких стоків каналізації, відходів та іншого - пристрій артезіанської свердловини, як видно на фото, абсолютно блокує будь-які сторонні домішки в чистий водний потік.
- Величезний термін бездоганної експлуатації. Облаштування конструкції можливо різними способами, але кожен з них відрізняється тривалістю роботи:
- з обсадної трубою з металу більше 30 років;
- використання двухтрубной конструкції дозволяє продовжити роботу артезіанських свердловин до 50 років.
Такий експлуатаційний період є одним з найтриваліших, хоча тут все залежить від глибини, схеми облаштування та типу конкретної місцевості.
Але при всіх достоїнствах, артезіанська свердловина має деякі недоліки. Хоча ними можна знехтувати, особливо, якщо місцевість не має до пробивання звичайного колодязя. Мінуси артскважин:
- Підвищений рівень мінералізації водного потоку. В цілому, показник вважається корисним, але іноді колодязь на особливій глибині може видавати потік, надмірно збагачений солями заліза, марганцю, фтору, а також вапняк надає підвищену жорсткість. Тому, схема облаштування колодязя обов'язково включає спеціальний фільтр, як показано на фото.
- Підвищена вартість бурильних робіт. Ціна на пристрій артезіанської свердловини складається з наступних складових:
- отримання дозвільних документів;
- проектні роботи;
- необхідність спеціальної техніки та послуг фахівців;
- правильне облаштування колодязя;
- підвищена витрата матеріалів в порівнянні з іншими свердловинами.
Як отримати дозвіл на пробивання свердловини артезіанського типу
Перш ніж подавати заявку на артезіанську свердловину, краще переконатися у відсутності причин відмови
Саме цей пункт часто стає справжньою перешкодою для користувачів, що бажають пити чисту воду. Існуючий порядок дій не можна змінити, але якщо є такі показники, цілком можна розраховувати на позитивний результат:
- Немає жодних будівель в радіусі 30 метрів від точки буріння;
- Немає джерел біологічного забруднення в радіусі 200 метрів від точки буріння (ферм, каналізаційних колекторів);
- Немає ніяких джерел хімічного забруднення в радіусі 300 метрів від точки буріння (хімзаводи, заправки, автомайстерні).
Тому, перш ніж подавати заявку на артезіанську свердловину, краще переконатися у відсутності причин відмови. Непогано також захистити власну ділянку, де планується робити колодязь під воду. Радіус огорожі від точки повинен бути не менше 30 метрів. А ось якщо сусіди беруть воду з артезианка, то і від них доведеться відступити 100 метрів, це також вимога закону.

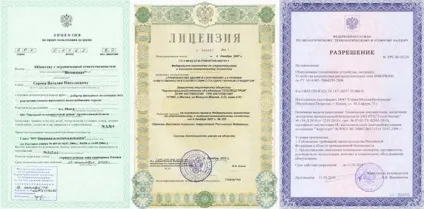

Які документи потрібні при подачі заяви:
- Свідоцтво про право власності на ділянку;
- Договір оренди (якщо такий є із зазначенням на непротивлення господаря на те, що буде обладнаний колодязь);
- Кадастровий план;
- Генплан забудови ділянки;
- Ситуаційний план.
І тільки після дозволу можна приступати до облаштування. А ось після завершення робіт, доведеться ще й оформити джерело. Для цього потрібно:
- Надати проектну документацію на свердловину, в якому міститься схема і докладено фото для висновку експертів;
- Оформити санітарну зону (проект оформлення надається після дозволу).
Тепер тільки дочекатися висновку інстанцій про придатність і безпеки води для користування і можна спокійно насолоджуватися власним джерелом найчистішої цілющої вологи.
Конструктивні особливості свердловин артезіанських

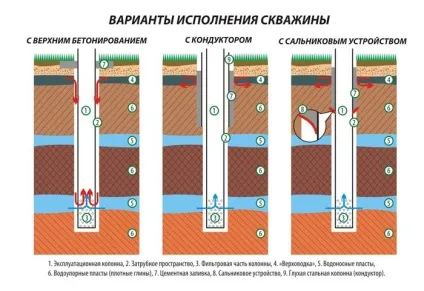

Варіанти облаштування артезіанського колодязя
Незважаючи на загальну назву, артезіанська свердловина може бути влаштована по-різному. Зокрема, при облаштуванні на вапняк, це може бути звичайна стандартна конструкція, з подвійною обсадної трубою, з кондуктором або телескопічна. Розберемо кожен тип окремо.
Пристрій свердловини на вапняк
Артезіанська свердловина на вапняк - це конструкція, глибина якої досягає 60-250 метрів, при цьому водоносний шар «затиснутий» між водотривкими пластами вапняку. Такий стан виграє в порівнянні з іншими обустройствами, так як вода надходить практично ідеальною очищення і дебет водоносного шару завжди залишається високим. Залежно від показників глибини, діаметра пробою, конструкція різниться за своїми характеристиками.
Стандартне облаштування
Передбачає добувати воду за допомогою однієї труби з металу, що виконує експлуатаційні функції. Подібна конструкція артезіанської свердловини можлива, якщо вапняк не багатий прошарками глиняних, піщаних шарів. Переваги свердловини в тому, що трубчаста обсадная частина занурюється тільки до верхнього горизонту вапняку, при цьому шахта не вимагає обсад, оскільки зберігає стійкість до деформацій.
Однотрубна система вимагає діаметру труби до 133-159 мм і дозволяє опускати насос на 2/3 загальної глибини, так як тиск і рівень води перевищує середні показники.
Подвійна обсадная труба в конструкції артсвердловини

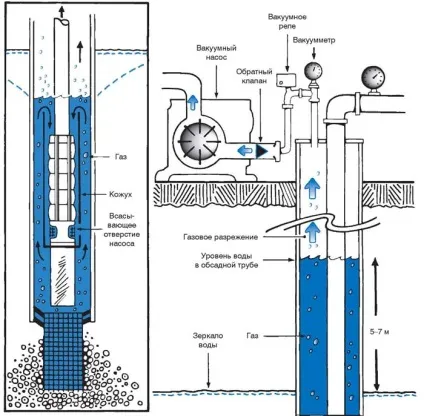

Приклад пристрою свердловини з подвійною трубою і вакуумним насосом
Як показано на фото, подібна конструкція оснащується додатковою обсадної трубою, виведеною в зону сухого вапняку, так як саме тут часті вкраплення глини. Подібну артезіанську свердловину облаштовують так:
- Металева обсадная труба доходить до того місця, де йде вапняк;
- Потім всередину поміщається пластикова труба потрібного діаметру, яка проходить шари сухого вапняку, доходячи до водоносного потоку.
Конструкція даного типу може оснащуватися металевої обсадної трубою діаметра 133, 159 мм і експлуатаційної трубою ПНД розмірами діаметру 133, 117 мм. Важливо пам'ятати, що в ряді випадків при нестійкості поверхневих шарів, внутрішню трубу обсаджують до самого дна.
Конструкція з кондуктором
Таке облаштування обов'язково при наявності пливунів. Кондуктор є відрізком труби набагато більшого діаметру, ніж обсадная, який встановлюється в поверхневих ґрунтових шарах для захисту обсадної труби від тиску, який чинять пливуни. Важливо, що в разі облаштування кесона, така конструкція артезіанської свердловини якраз допоможе поєднати кондуктор зі стінками кесона.
телескопічна конструкція

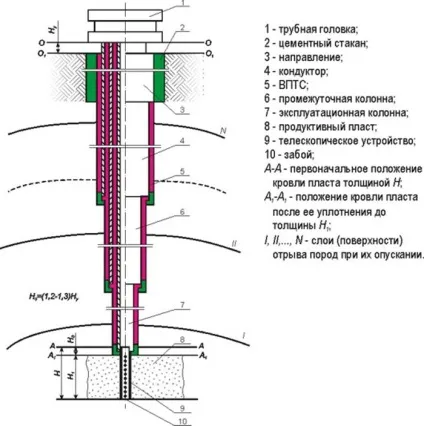

Схема пристрою телескопічною артезіанської свердловини
Облаштування показано при надмірно щільних або деформованих шарах грунту, між якими розташовується вапняк. Добувати воду доведеться за допомогою використання обсадної металевої труби великого діаметру, що опускається до валунів і вставиша з другої труби з металу, що опускається до вапнякових покладів, а в водоносний шар опускається третя труба з ПВХ, але тільки в тому випадку, якщо в вапнякових шарах є вкраплення глини . Глибина вимагає насосів великої потужності погружного типу.
Якщо рівень знаходиться досить низько, радиться зробити кесон на 100 см нижче межі промерзання грунту для розміщення реле тиску, зворотного клапана і розведення труб для під'єднання з зовнішньої системою трубопроводу.
На завершення
Незважаючи на те, що облаштування свердловини артезіанських вод обходиться не дуже дешево, варто подумати саме над цією конструкцією, навіть якщо є можливість пробити голку на піску. Артскважіна гарантує безперебійне забезпечення водою, ніколи не пересохне, так як знаходиться в нижніх грунтових шарах і при цьому може працювати дуже довгий час.
