Арочна дах - як зробити арочну дах своїми руками (фото, відео)

Сучасне приватне житлове будівництво славиться тим, що воно має в своєму розпорядженні великим арсеналом технічних рішень, що дозволяє зробити зовнішній і внутрішній вигляд будинку таким, яким його хоче бачити замовник. Це судження вірно і для вибору конструкції покрівлі, тому в містах більш оригінальні даху арочного типу прийшли на зміну традиційним двосхилим, вальмовим або шатровим.

Арочна дах - витончена, легка, ергономічна конструкція, яка відразу робить архітектурний вигляд будинку оригінальніше, цікавіше, сміливіше. Але саме головне, що цей варіант облаштування покрівлі обійдеться не дорожче стандартних, якщо розібратися в його пристрої своїми руками.

Пристрій і його переваги

Дах арочного типу - конструкція зігнутої форми у вигляді дуги, за допомогою якої перекривають житлові будинки, виробничі або адміністративні споруди з метою захисту від атмосферних опадів, холоду, вітру. Раніше вважалося, що це конструктивне рішення більше підходить будівель зі специфічним призначенням - басейнів, оранжерей, теплиць, торгових галерей і переходів. Але зараз арочні даху активно використовуються в будівництві приватних будинків, завдяки наступним перевагам:

1. Оригінальний зовнішній вигляд. Будинок з химерний зігнутим дахом відразу візуально виділяється на тлі однотипних будівель з плоскою або двосхилим дахом.
2. Стійкість до вітрових навантажень. Аеродинамічна, вигнута форма без гострих кутів робить аркову дах невразливою до сильних поривів вітру, які часто призводять до зривів покрівельного покриття.
3. Зниження снігового навантаження. Арка, що має вигнуту форму, не затримує на схилі снігові маси, за рахунок чого навантаження на опори і фундамент знижується.
4. Збільшення обсягу приміщення. Завдяки арочної конструкції даху збільшується внутрішній обсяг будинку, через що він стає візуально просторіше, більше.

Зверніть увагу! Залежно від конфігурації, покрівельного матеріалу, арочні даху можуть надавати дому як старовинний, історичний вигляд, так і надсучасний, актуальний вид.

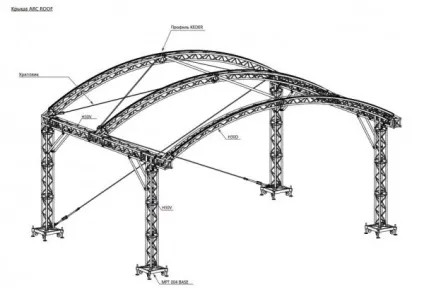

Дах арочного типу

опорні каркаси

Багато недосвідчених забудовники задаються питанням, як правильно зробити арочну дах арочного типу. Для початку важливо зрозуміти, що каркас покрівлі - найважливіша частина конструкції, яка виконує несучі та розподільні функції, забезпечуючи її надійність, стабільність. Для влаштування даху у вигляді арки використовують такі типи каркаса:

• Дерев'яний. Каркас з дерева - просте, але ефективне рішення для аркової покрівлі приватного будинку. Він досить дешевий і зручний для монтажу, але не розрахований на велику вагу, тому не підходить для дахів з великою площею.
• Сталевий. Каркас, зроблений зі сталевих труб квадратного перетину - міцна, надійна основа для пристрою арочної даху, однак, це досить масивний варіант, який вимагає монтажу фундаменту і стін з високою несучою здатністю.
• Алюмінієвий. Арочний каркас з алюмінію має високу стійкість до корозії, малою вагою, хорошою несучою здатністю, крім того, стандартні профілі можна без труднощів зібрати навіть своїми руками. Єдиний недолік цього варіанту - висока ціна.
• Залізобетонний. Виробляються залізобетонні арочні конструкції для монтажу даху, але вони використовуються тільки при будівництві промислових, торгових або спортивних споруд з великою площею.
• Безкаркасні. Для збірки арочних дахів виробляють спеціальний самонесущий профнастил зігнутої форми, монтаж якого здійснюється без облаштування додаткового каркаса.

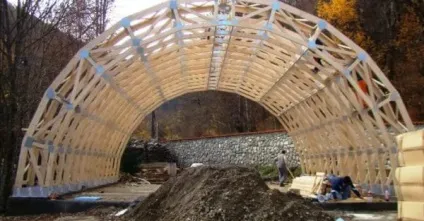

Дерев'яний каркас арочної покрівлі

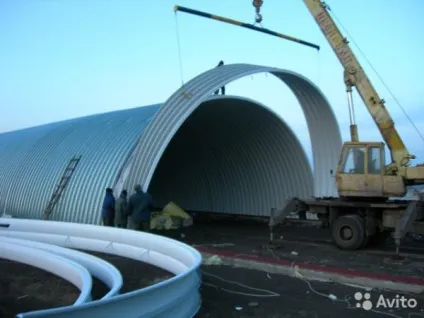

Самонесущий арочний профнастил

Важливо! Правильний розрахунок конструкції каркасу - запорука міцності, надійності, довговічності конструкції. Обчислення необхідної несучої здатності проводять відповідно до кліматичних умов, ухилом і іншими параметрами даху, з огляду на вагу покрівельного матеріалу.

види покриттів

Перед тим, як побудувати будинок з арочним дахом, потрібно врахувати, що для цієї конструкції підходять далеко не всі покрівельні матеріали. Покриття для арки має легко гнутися, добре зберігати форму, тому вибір сильно обмежений. Найбільш поширеними матеріалами для перекриття аркових покрівель професійні майстри вважають:

1. Листова сталь. Листи покрівельної стали часто використовуються для перекриття даху арочного типу. Вони досить дешеві, прості в монтажі і обслуговуванні, однак, вони мають малу несучої здатності.
2. Профнастил. Спеціальний арочний профнастил створений спеціально для арочної форми дахів. Він має високу несучу здатність, яку йому надає посилений профіль, але при цьому важить трохи. Арочний профнастил випускається зі стандартним радіусом вигину.
3. Стільниковий полікарбонат. Інше рішення для даху арочного типу - стільниковий полікарбонат, що володіє світлопрозорих на рівні 80-90%. Це властивість покрівельного матеріалу в сукупності з дуже малою вагою і високою міцністю дозволяє максимально використовувати можливості природного освітлення в приміщенні.

Врахуйте, що можлива форма арочної покрівлі безпосередньо залежить від обраного покрівельного покриття. Максимальним радіусом вигину має стільниковий полікарбонат, який найчастіше і використовується для перекриття конструкцій такої форми. Крім того, цей матеріал досить просто монтується за допомогою спеціальних профілів, а також мало важить.

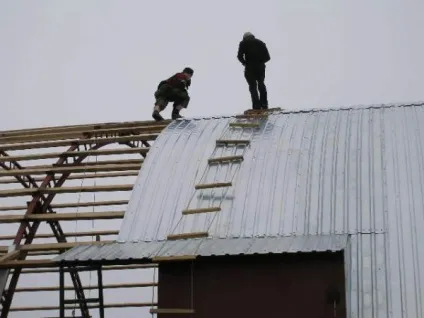

Арочна дах з профнастилу

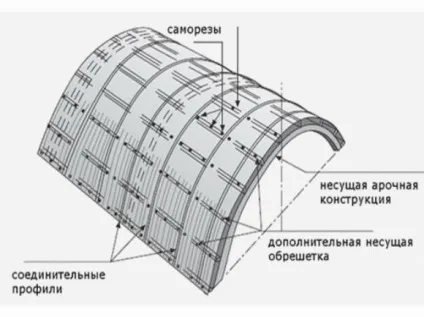

Арочна конструкція з профнастилу

Пристрій арочної покрівлі з полікарбонату

Светопрозрачная покрівля з легкого, але міцного полікарбонату - популярне технологічне рішення для оранжерей, теплиць, торгових павільйонів, альтанок або інших елементів міської інфраструктури. Монтаж таких конструкцій виконується за наступним алгоритмом:

• Перед тим, як зробити дах-арку, необхідно розрахувати несучу здатність каркаса і оптимальна відстань між елементами.
• Далі згідно з розрахунком і кресленням виготовляють каркас з легкого алюмінієвого профілю. Важливо, щоб кожна дуга повинна мати однакову форму. Для цього спочатку використовують шаблон.
• Дуги каркаса фіксують на верхньої обв'язки будинку з кроком 1-1,5 метрів. Спочатку встановлюють першу і останню ферму конструкції, а по ним вже вирівнюють всі інші.
• За допомогою фіксуючих планок на фермах кріплять стільниковий полікарбонат, не забуваючи враховувати зазори на термічне розширення матеріалів.
• Торці стільникового полікарбонату захищають від проникнення вологи і пилу за допомогою спеціального торцевого профілю.

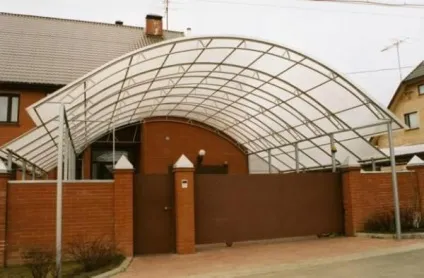

Пристрій арочного навісу з полікарбонату

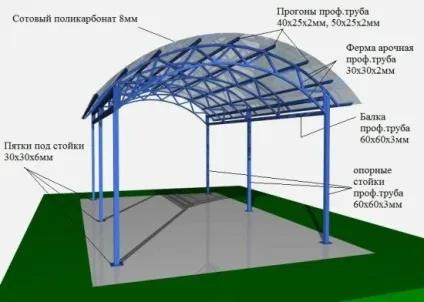

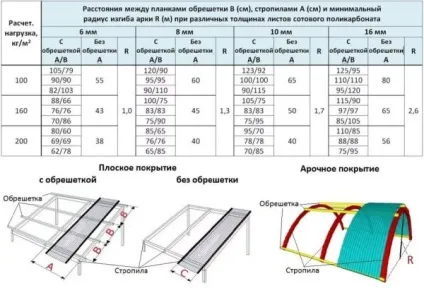

Розрахунок каркаса для арочного навісу з полікарбонату

Пам'ятайте, що стільниковий полікарбонат необхідно укладати так, щоб його профіль розташовувався уздовж вигину арки, в іншому випадку в сотах буде накопичуватися конденсат, який ніяк не зможе звідти вийти.
