Армування монолітних перекриттів

Почав писати цей пост майже відразу після розміщення інформації про опалубці для монолітного перекриття, але закінчив тільки сьогодні. І справа не в ліні. Просто не вистачило часу. Що ж, краще пізно, ніж ніколи.
Армування монолітних перекриттів - дуже відповідальний етап будівництва будинку, від правильності виконання якого залежить не тільки його несуча здатність, але і його вартість. Безсумнівно, оптимальним варіантом пристрою монолітного перекриття є його виконання в повній відповідності з проектом. Розрахунок монолітного перекриття. виконаний фахівцями, має кілька переваг:

• Монолітне перекриття володіє необхідною несучою здатністю;
• Кількість арматури, її сортамент, товщина бетонного перекриття і його марка, що застосовуються в перекритті згідно з розрахунком професіоналів, є оптимальними, що дозволяє уникнути непотрібного перевитрати матеріалів, а також витрат праці;
• Проект монолітного перекриття. розроблений фахівцями, дозволяє опереть монолітну плиту перекриття не тільки на стіни, але і на окремо стоячі колони, що значно збільшує свободу внутрішнього планування будинку. При цьому армування монолітного перекриття в місцях його спирання на колони значно відрізняється від армування звичайного перекриття, так як в таких місцях необхідно встановлювати додаткові арматурні стержні посилення;

• У проекті на влаштування монолітного перекриття чітко прораховані всі обсяги робіт, що допоможе вам значно полегшити його пристрій в тому випадку, якщо для виконання цієї роботи ви вирішите залучити будівельну компанію або приватну бригаду.
І все ж, як бути в тому випадку, якщо у вас немає можливості звернутися до таких фахівців? Спробувати самому освоїти розрахунок армування монолітного перекриття. Що ж, можете зробити таку спробу, але, скажу чесно, навряд чи це може вийти у людини без спеціальної освіти. До того ж, під час таких спроб від розуміння того, що подужати такий розрахунок «в лихий кавалерійської атаки» у них не вийшло, багато піддаються розгубленості і зневіри. Не варто засмучуватися, ви ж будуєте будинок, свій власний будинок, а не торгово-виставковий центр з відстанню між стінами 12-24 метра, тому для армування монолітного перекриття приватного будинку можна застосувати стандартне рішення. А за порадою до фахівців вам потрібно буде звертатися в тому випадку, якщо ви все-таки хочете побудувати ваш будинок з каркасом з монолітних колон та несе монолітного перекриття або якщо прольоти вашого перекриття будуть більше 7 метрів.

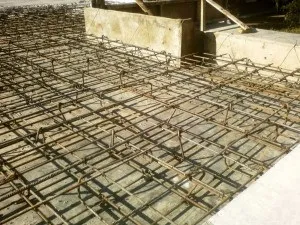

Армування монолітної плити перекриття виконується в два шари. В якості основної використовуються стрижні арматури А-500С діаметром 10мм, яка розташовується з кроком 200мм як в нижньому, так і в верхньому шарі. З'єднання стрижнів в сітки виконується за допомогою в'язального дроту діаметром 1,2-1,5мм, легко пов'язуючи їх між собою за допомогою спеціального гачка. Захоплення монолітного перекриття при тому, що спирається на стіну з цегли становить не менше 150мм, якщо ж стіни виконані з газобетонних блоків, то захоплення повинен становити не менше 250мм. При цьому арматурні стержні сітки своїми торцями повинні не доходити до вертикальної опалубки по периметру перекриття на відстань 20-25мм.

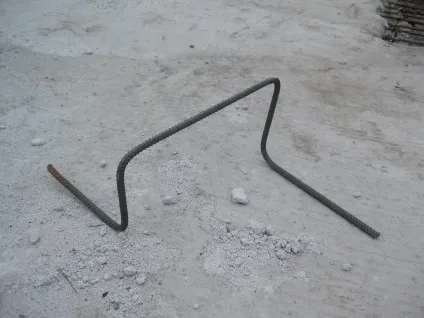

Виготовлення двох основних арматурних сіток - тільки половина справи. Наступний етап виконання армування монолітної плити - рознесення сіток на необхідну відстань по висоті. Толщінамонолітного перекриття для прольоту до 6 метрів становить 180-200мм. Виходячи з того, що арматура сіток повинна бути захищена захисним шаром бетону товщиною 20мм, відстань між арматурними шарами по вертикалі має составлять105-125мм. Для цього з арматури д.10мм необхідно виготовити фіксатори, як показано на фото. Нижні опорні частини такого фіксатора, а також верхня горизонтальна полку, мають розміри по 350мм. Вертикальні розміри фіксатора залежать від товщини перекриття і складають також 105-125мм. Виготовити з арматури такі фіксатори, а також інші елементи армування монолітної плити легко за допомогою нескладного гибочного пристосування. яке можна виготовити своїми руками. Встановлюються фіксатори рознесення нижнього і верхнього арматурного шару перекриття з кроком 1х1м, кожен ряд - в шаховому порядку по відношенню до попереднього ряду. При цьому фіксатор по відношенню до основних арматурних стрижнів каркаса встановлюється під кутом 10-15 градусів.

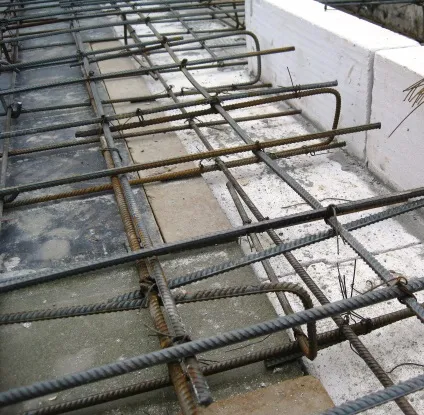

Крім цього елемента, для виготовлення міцного арматурного каркаса використовуються ще два види фіксаторів з арматури. Торцевий фіксатор виготовляється з арматури А-500С діаметром 8мм відповідно до даної схеми. Призначений такий фіксатор для посилення зони спирання монолітного перекриття на стіну. Крок установки даного елемента армування складає 400мм і встановлюється він саме так, як намальований на даній схемі.

Ще один обов'язковий елемент - з'єднувальний елемент верхньої і нижньої сітки армування, який призначений для з'єднання рознесених арматурних сіток між собою. Зовнішній вигляд і розміри даного з'єднувача можна побачити на схемі, що додається. Для зручності установки даного елемента один з загинів на кінцях елемента по відношенню до іншого можна розташувати під кутом 90 °. Крок установки даного з'єднувача залежить від місця установки. У зоні обпирання монолітного перекриття на стіну, розмір якої становить 700мм, він встановлюється з кроком 200мм, далі його крок збільшується до 400 мм.

Ще одна важлива деталь - з'єднання стрижнів в довжину, так як практично ніколи довжина арматури не співпаде з розмірами вашого перекриття. Для того щоб міцність монолітного перекриття не постраждала через неправильне нарощування арматурних стержнів в сітках, необхідно дотримуватися допустимі напуски стрижнів, а також розташування поздовжніх стиків арматури відносно один одного. Побачити допустимі напуски ви можете на схемі, що додається.
В середньому, при дотриманні всіх необхідних напусків, кроків установки та інших вимог до армуванню монолітного перекриття товщиною 200 мм, на 1м3 бетону М 350 необхідно 35,9 кг арматури А-500С діаметром 10мм і 9 кг арматури А-500С діаметром 8мм. Звичайно, ці дані неточні, краще прорахувати потребу арматури за фактом, при цьому необхідно знати, що вага 1м.п. арматури А-III діаметром 10мм складає - 0,617 кг, а арматури А-III діаметром 8мм - 0,395 кг.
Для того щоб під нижньою арматурної сіткою захисний шар бетону мав

товщину не менше 20 мм, необхідно використовувати спеціальні пластмасові фіксатори, які встановлюються з кроком 1-1,2 м на перетинах арматурних стержнів. Такі фіксатори - вже досить поширений товар в будівельних магазинах.
Укладаючи бетон М 350, дуже важливо добре його провібріровать. Саме від вібрації залежить якість самого перекриття, тому, якщо ви бетоніруете перекриття своїми силами, постарайтеся все-таки роздобути глибинний вібратор, це набагато полегшить укладання бетону. Бетон найкраще укладати відразу на всі перекриття, але якщо у вас проблеми з опалубкою і вам потрібно зробити розрив, використовуйте для цього металеву сітку з дроту д.2мм з осередком 10х20мм. Склавши її в кілька разів з такого розрахунку, щоб висота смуги трохи перевищувала відстань між сітками, вставте сітку між шарами армування. Пам'ятайте, розрив потрібно робити не на стіні, а на відстані 1,2-1,4м від її кромки.

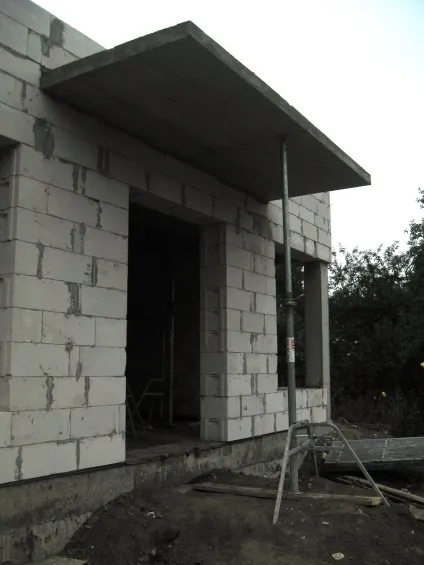

Термін, після якого можна знімати опалубку, залежить від температури зовнішнього повітря. Бетон нормально схоплюється при температурі не нижче +5 ° С, а набирає проектну міцність через 28 діб. Якщо ви виконуєте влаштування монолітного перекриття влітку, то через півтора тижні, в принципі, опалубку модно зняти, але замість неї встановити окремі стійки, які і будуть «допомагати» перекриттю, поки воно не набере проектної міцності.
І ще один хороший рада: якщо у вас є можливість звернутися до фахівців-розраховувачів, які виконають професійний розрахунок монолітного перекриття. зробіть цей крок. Не варто на цьому економити, тому що ви точно залишитеся у виграші!

Позначення на схемі:

Арматурністрижні поздовжнього армування;
Арматурністрижні поперечного армування;
Фіксатор розноски верхньої і нижньої сітки армування.
