Армування газобетону стін, кладки з газобетонних блоків

Армування кладки з газобетону при будівництві будинку

Кладка блоків і армування

Що це дає

Армування газобетонних блоків дозволить цього уникнути

• З огляду на деформативні властивості (крихкість блоків), схильність до розтріскування є дуже високою, і тому, за згаданими вище ГОСТам проводиться армування стін з газобетону, що є вкрай необхідним заходом. Такі кріплення конструкції здійснюються в різних її місцях, в залежності від виду проекту та сёйсміческой стійкості регіону.
• Арматурний каркас у вигляді пояса укладається за рівнем перекриття для рівномірного розподілу вертикальних навантажень, спрацьовує на розтягнення.
• У процесі кладки стіни на ряду блоків робляться дві спеціальні поздовжні штроби по діаметру металевого прута, куди і укладається в два ряди арматура (такий захід зміцнення, як правило, робиться для кожного ряду).
• Дані методи дозволяють уникнути розтріскування блоків, як на фото у підзаголовка і надають цілісність самої кладці.

армування

Армування кладки з газобетонних блоків в приватному будинку

Увага! За своїми хімічними властивостями автоклавні комірчасті блоки дуже близькі до важкого бетону, але при цьому у газобетону слабка лужна реакція - pH = 9-10,5 плюс висока пористість структури. Ці два фактори сильно послаблюють захист металевої арматури від впливу вологи і повітря, які, на відміну від щільного бетону, тут проникають всередину кладки.

Тому, при укладанні прутів в середину конструкції їх слід захищати ізоляцією у вигляді клею або цементно-пісочного розчину (в сухих частинах будівлі - перегородках - така ізоляція не потрібно).

Розтягування кладки а) неперев'язаному перетин; б) перев'язане перетин; в) вигин перев'язаного перетину

Будь-яка кладка схильна до трьом типам навантажень, які ви бачите вище на схематичному зображенні (це основні типи навантажень). У зв'язку з цим інструкція, дана в ГОСТ 5781-82 і ГОСТ 10884-94, вимагає обов'язкового поперечного армування, яке забезпечує міцність конструкції на розтяг, розрив і злам.

У тих випадках, якщо відстань від одного перекриття до іншого перевищує 3м, то повинно проводитися не менше двох армувань рівня по висоті.

Якщо у вас звичайна конструкція, де відстань між перекриттями не більше 3м, то армування газобетонной кладки проводиться тільки в підвіконної зоні, але якщо всі стіни глухі, то просто ділите висоту навпіл і встановлюєте прути на цьому рівні (дізнайтеся також як здійснюється прогрів бетону зварювальним апаратом ).

Блоки можуть бути лотковими або звичайними і якщо в лоткові вже є посадочне місце, то в звичайних вам доведеться проштробити його своїми руками, залити туди цементно-пісочний (дрібнозернистий-бетонний) або клейовий розчин і лише після цього укладати арматуру.

Вирізати штробу досить легко, завдяки пористій структурі каменю, але під час різання можливі відколи, тому, щоб не розколоти тонку (що залишається) стінку, оставляёте відстань не менше 60 мм від краю блоку.

Для несучих армованих перемичок найкраще використовувати лоткові блоки (у формі літери П, а на Заході їх зазвичай називають U-образними) і якщо їх викласти в один ряд, то вони утворюють довгий лоток, в який дуже зручно укладати арматуру на залитий туди попередньо будівельний розчин.

У тих випадках, коли товщина стіни (перегородки) не більше 200 мм, то зазвичай обходяться тільки одним горизонтальним стрижнем завтовшки 8-12 мм, але якщо висота будівлі перевищує 1,5 поверху, то в такому випадку знову-таки застосовується дворядне армування.

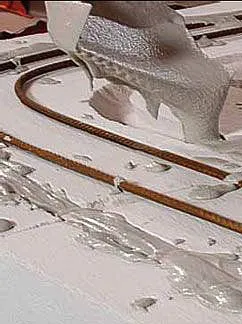

Закруглення штроб на кутах будинку

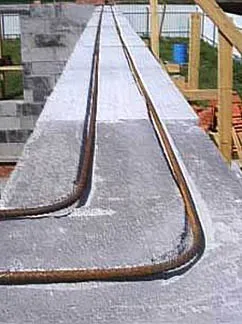

Подивіться на фотографію вгорі - там ви бачите, як армовані газобетонні перемички закругляются разом зі штробі, повторюючи їх контури, причому ви там бачите цільні прути, без розривів. Тому, якщо виявиться так, що перехід потрібно зробити саме в цьому місці, то арматуру потрібно або змістити і зробити вставку посеред прольоту, або зв'язати її на розі в'язанням дротом (спеціальна сталева м'яка дріт).

Звичайно, для стикування арматури можна використовувати електро- або газозварювання, але це дуже незручно і займає багато часу в порівнянні з в'язанням стиків.

слід пам'ятати

Підвіконні армування газобетонних блоків

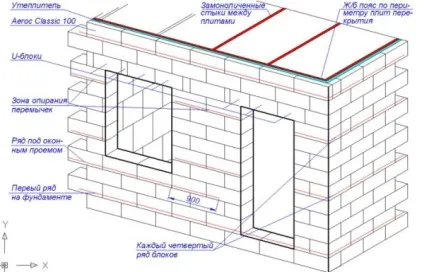

Для максимального захисту кладки від розтріскування при навантаженнях різного характеру армування здійснюється як на першому, так і на кожному четвертому ряду газобетонних блоків і це не враховуючи вертикального армування, яке робиться в зонах, схильних до землетрусів для сейсмостійкості. Вертикальне армування залежить від ступеня ризику і для будівництва будівель видається спеціальний припис відповідними органами.

Примітка. Алмазне буріння отворів в бетоні і в блоках автоклавного виробництва можна виробляти в тих випадках, якщо на шляху свердла немає металевих перемичок, про які бур просто зламається. Також слід враховувати, що різка залізобетону алмазними колами можлива в тих випадках, коли на шляху різу не зустрічається арматури.

У тих випадках, коли необхідно перерізати бетон разом з прутами, вам необхідно придбати спеціальний абразивний диск для різання залізобетону.

висновок

Безумовно, армування газобетонной і будь-який інший кладки займає певний час, яким ви, можливо, не маєте, але це коштує ваших зусиль. Справа в тому, що ціна ремонту растрескавшейся стіни виявиться незрівнянно вище часу, витраченого на укладку металевих прутів (див.також статтю «Захист бетону від вологи: способи і вживані матеріали»).
