Арматура для зливного бачка, монтаж кришки унітазу
призначення вироби
Арматура для зливного бачка призначена для наповнення зливного бачка (в народі зливний бачок) водою і подачі її на змив в унітаз.
Заходи безпеки
Матеріали, використовувані для виготовлення арматури, в умовах експлуатації не виділяють в навколишнє середовище шкідливих речовин і не роблять шкідливого впливу на організм людини при безпосередньому контакті. Робота з арматурою не вимагає особливих запобіжних заходів.
Технічні характеристики
- Діапазон робочих тисків, МПа 0,05 - 1
- Час заповнення бачка в обсязі 6,0 л, не більше, 2,5 хв
- Стабільність рівня: зміна рівня води при зміні тиску на 0,1 МПа, не більше, мм 5,0
- Діаметр отвору в кришці бачка, 38 ... 44 мм
- Встановлений ресурс не менше, 150,0 тис.ціклов
- Приєднувальний розмір G1 / 2-B
- Маса виробу, не більше, 0,62 кг
комплектність
У комплект арматури входить:
клапан впуску
клапан випуску
Зберігання та догляд за виробом
Арматуру слід зберігати в упакованому вигляді в сухих закритих приміщеннях на відстані але менше 0,6 м від опалювальних приладів.
Не допускається використання миючих засобів, до складу яких входять абразивні, кислотно - щелочесодержащіё речовини, органічні розчинники.
Гарантія виробника
Гарантійний термін експлуатації арматури - п'ять років з дня введення в експлуатацію, але не більше шести років з дня випуску Термін служби арматури - 6 років.
Гарантія на виріб не поширюється в разі:
- його механічних пошкоджень;
- установки з порушенням вимог даної інструкції;
- неправильного обслуговування в процесі експлуатації:
- невідповідність води технічним вимогам ГОСТ 2761-84.
рекомендації виробника
Для підвищення надійності і довговічності арматури рекомендується додатково встановлювати фільтр в водопровідної мережі.
монтаж арматури
Арматура поставляється в зібраному вигляді, укомплектована і налаштована під певний тип бачка

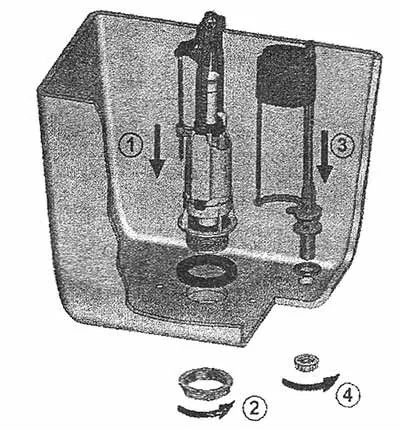

- Порядок установки арматури в бачок
Після установки арматури не допускайте торкання рухомих частин клапанів один об одного і стінок бачка.

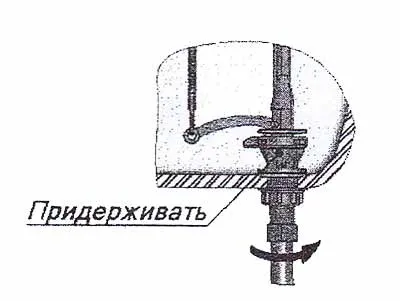

При приєднанні шланга подачі води до клапану впуску притримуйте клапан від повороту.

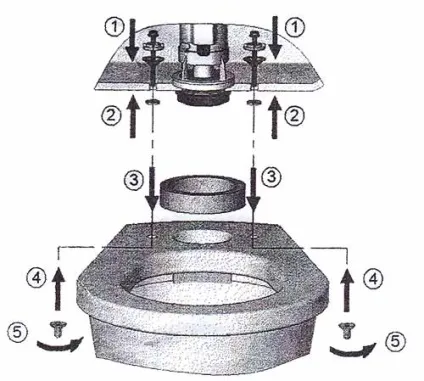

Щоб уникнути течі з-під прокладки, кріпильні гайки-баранчики затягуйте рівномірно з двох сторін.

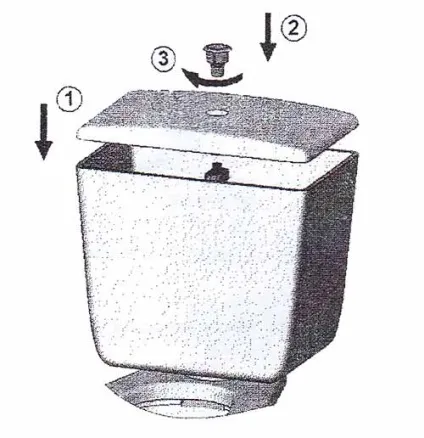

- Установка кришки бачка і кнопкового вузла

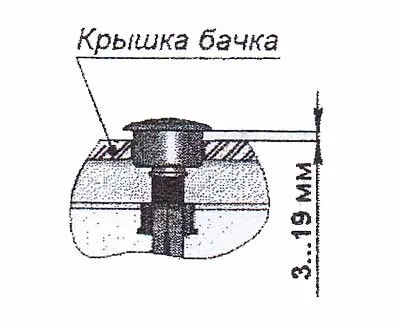

Перевірте, щоб між кришкою бачка і кнопковим вузлом, вставленим до упору в різьбу клапана випуску (НЕ угвинчуючи) був зазор 3 - 19мм.
Для надійного центрування витків різьби перед вгвинчуванням зробити 1 - 2 оберти проти годинникової стрілки до характерного клацання, який покаже, що різьблення «села» на своє місце.
регулювання арматури

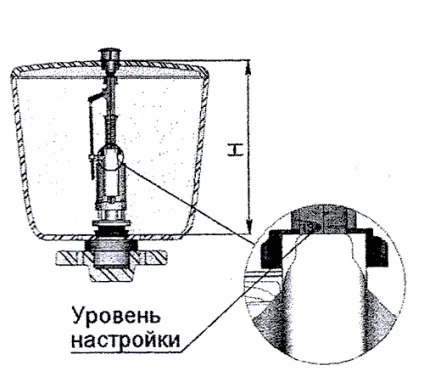

- Якщо відстань між кришкою бачка і кнопковим вузлом виходить за
межі 3 ... 19 мм, необхідно відрегулювати клапан випуску по висоті
(Див. Рис.2 і таблицю настройки висоти арматури), Відключіть тягу 23 від
корпусу переливу 12. Відіжміть фіксатори склянки 10 і переміщенням
стійки 6 вгору-вниз добийтеся зазору 3 ... 19 мм.
Приєднайте тягу до корпусу переливу.

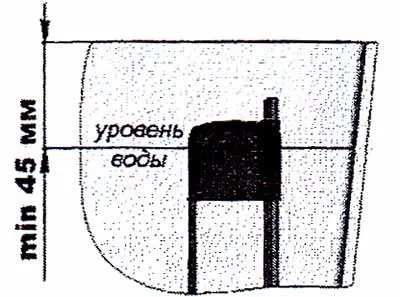

- Для регулювання рівня води в бачку
від'єднайте тягу 2 (див. рис.1), перемістіть
поплавок вгору або вниз, і знову приєднайте
до нього тягу. Мінімальна відстань між
рівнем води і верхньою кромкою бачка 45 мм.
- Після регулювання рівня води в бачку відрегулюйте трубу переливу 7
(Див. Рис.2). Для цього відверніть кришку байонетний 9 і перемістіть трубу
переливу в положення, при якому ризику на трубі відповідає рівню
води в бачку. Затягніть байонетний кришку.
* Для арматури з подовженою стійкою
** при налаштуванні на даний розподіл видаліть трубу переливу 7
Таблиця настройки висоти арматури
Розподіл на шкалі стійки
