Арматура для монтажу сип кабелю від стовпа до будинку опис

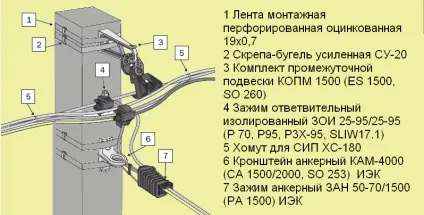

Допоміжна арматура для монтажу самонесучого ізольованого проводу буває різних призначень, а саме:

• для з'єднання провідників;
• для підвішування проводу на опору або анкерного кріплення;
• для натягу повітряної лінії СИП;
• для підключення контактних з'єднань і відгалужень;
• захисні допоміжні з'єднання;
• арматура для зачеплення;
• спіральна арматура.

Розглянемо їх по порядку. Перше, про що хотілося б розповісти - ролики для розкочування проводу.

При протягуванні електричної лінії, необхідно дотримуватися обережності, щоб не зіпсувати ізоляційний шар, уникати волочіння по землі, по гілках дерев і іншим поверхням. Для цього вдаються до волочіння по роликам, які тимчасово кріплять на стовпах, в місцях майбутнього розташування проводу.

Щоб надійно закріпити на опорі допоміжне обладнання використовують оцинковану металеву стрічку.

Щоб щільно обхопити опору, натягувач натягує попередньо відрізаний шматок стрічки навколо стовпа, обжимає скобу, намертво фіксуючи, і відрізає надлишки стрічки.

Кріпильні гаки використовують щоб виконати швидкий монтаж різної арматури СІП на опорі, стовпах і фасадах будівель. Розрізняються за типом кріплення.

Для рівною різання металевої стрічки стануть в нагоді якісні ножиці, що не залишає перекосів, гострих кромок і країв. Вони дозволяють виконувати розрізання однією рукою швидко і якісно, ​​що неодмінно цінується при роботі на висоті в умовах обмеженого простору.

Компенсувати кручення і запобігти появі петель на дроті СІП, а також запобігти перекручування можна за допомогою такого пристрою, як вертлюг, який використовують під час монтажу.

Для того щоб розкачати провід по роликам, необхідно заздалегідь протягнути по ним трос і з'єднати з кабелем, уникаючи пошкоджень і вузлів. Це можливо зробити за допомогою спеціальних стягуючих панчіх. Плетіння панчохи виконано так, що при його натягуванні створюється велика площа контакту і не відбувається пошкодження ізоляції провідника.

Для натягу проводів і усунення провисання повітряної лінії використовують лебідку. Застосування даного пристрою з динамометром дозволяє грамотно провести монтаж натягнутого проводу повітряної лінії.

Для підвішування і фіксації розтягнутого провідника, використовуються спеціальні монтажні затискачі. При використанні СІП з ізольованою несучої нейтраллю застосовується затиск Тандер-жаба.

Він виконаний з матеріалу, стійкого до впливів навколишнього середовища. Також при монтажі СІП нам знадобляться анкерная і підтримуюча арматура, в залежності від місця використання (опора або фасад будівлі) та інших ділянок ПЛ і відгалужень від неї.

Перед тим як встановити на провід ответвители, необхідно відокремити препаріруемую жилу з джгута СІП. Для цього існує роздільник фаз - клин спеціальної форми, що відводить жилу на потрібну відстань, що полегшує монтаж відгалужувальних затискачів.

Для підключення до СІП проводу використовують два типи перехідників затискачів. Стискання відгалужувальні і проколюють. Перші використовуються для магістральних рівнозначних відгалужень. Складається сжим з трьох пластин, між якими затискається зачищені від ізоляції струмопровідні жили. Його ще називають «горіхом». Про те, як користуватися горіхом для з'єднання проводів. ми розповідали в окремій статті.

Для підключення відгалуження від магістралі використовується проколюють затискачі. При виборі затискачів необхідно знати перетин магістралі і відгалуження, виходячи з цього робити вибір.

Для обпресування наконечників,-решт провода СИП, расключаемих у вступній або обліковий щит, можливо знадобиться прес для обтиску наконечників і спеціальні матриці. За допомогою цього пристрою контакт жили з наконечником виходить максимально якісним.

Крім всієї вище перерахованої арматури необхідно мати спеціальну захисну мастило (NILED), яка перешкоджає збільшенню контактного опору, а також не дозволяє появи плівки оксиду на алюмінієвому дроті. Її застосування збільшує термін експлуатації. Стрічка (NILED) використовується для відновлення ізоляції на СІП і вирівнювання поверхні під термоусадкой. Дана стрічка, на основі спеціальної містки володіє високою стійкістю до ультрафіолету і озону.

На це ми і закінчуємо огляд всіх інструментів і пристосувань. Тепер ви знаєте, яка буває арматура для монтажу СІП кабелю від стовпа до будинку.
