Антенний підсилювач для автомагнітоли
АНТЕННИЙ УСИЛИТЕЛЬ ДЛЯ АВТОМАГНІТОЛИ
Всі автолюбителі мають у себе в машині магнітоли, так в повному обсязі магнітоли добре ловлять радіо. Тільки в дорогі пристрої встановлені серйозні приймачі з хорошими УВЧ, здатними приймати слабкі FM станції. Велика частина дешевих автомагнітол типово працюють лише по місту, тому має сенс забезпечити їх антенних підсилювачем. Тут є два варіанти - купити готовий промисловий або спаяти самому.

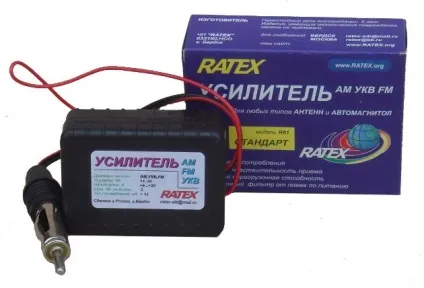

Антенний підсилювач Ratex
Тим, хто має деякі навички радіоаматорства, пропонується пару схем таких підсилювачів.

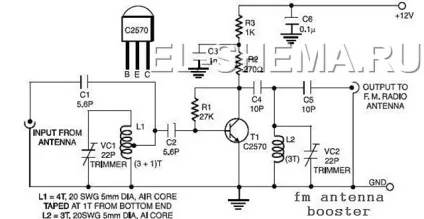

Принципова схема ФМ підсилювача автомагнітоли
Вхідна котушка L1 складається з чотирьох витків емальованого мідного дроту (безкаркасні) на оправці більше 5 мм в діаметрі. Котушка L2 схожа на L1, але має тільки три витка. Цокольовка контактів транзистора 2SC2570 показана на схемі.
Другий варіант FM УВЧ

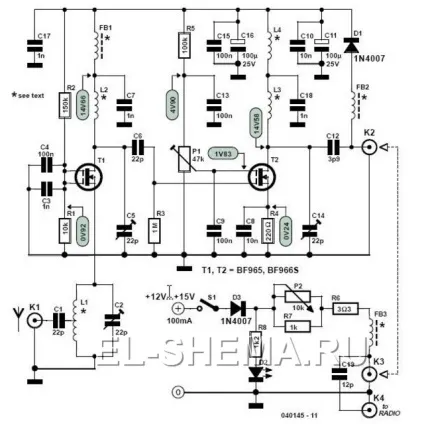

Принципова схема FM підсилювача магнітоли авто

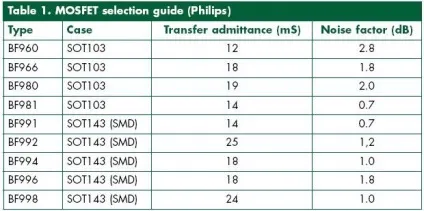

Разом з хорошою спрямованої антеною, даний двохкаскадний антенний підсилювач для УКХ FM-діапазону дозволить вам отримати чіткий прийом навіть далеких радіостанцій. Підсилювач також значно поліпшить якість прийому місцевих міських FM-сигналів. Рекомендується використовувати імпортні транзистори, так як з ними результат набагато краще. Деякі з них, в тому числі і цокольовка, показані в таблиці.
Посилення другого MOSFET транзистора регулюється за допомогою резистора P1, який задає напругу зміщення для T2. Наприклад, якщо ви живете недалеко від потужного УКХ-FM-і ТБ передавального центру, то ви розумієте, що велике посилення призведе до перехресної модуляції і інших небажаних ефектів в FM-діапазоні.

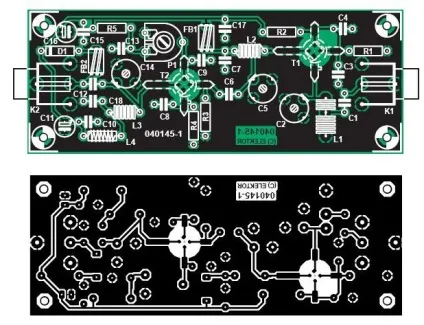

Підсилювач зібраний на двосторонній друкованій платі, показання на малюнку. Котушки L1, L2 і L3 намотані на 4,5 мм каркасі.
FB1, FB2, FB3 = 5 витків дроту 0,15 мм на феритових намистинках.
L1 = 7 витків 0,9 мм діам. емальованого мідного дроту; внутрішній діаметр 5 мм.
L2, L3 = 7 витків 0,9 мм, діаметр обмотки 5мм;
L4 = 30 витків діаметр 0.15 мм емальованого мідного дроту на 1 МОм резистори потужністю 0.5W.
Налаштування у відсутності приладів можна проводити на слух - по максимуму якості, використовуючи при цьому погану антену (невеликий шматок дроту).
