Антена wifi для ноутбука своїми руками

Робимо Wi-Fi антену для посилення сигналу своїми руками з пластикової коробки від CD дисків.

Якщо у Вас велика квартира або приватний будинок, або Ви хочете користуватися інтернетом на території Вашого дачного чи іншої ділянки і потужності сигналу вашого Wi-fi роутера не вистачає на території всього будинку можете спробувати зробити саморобну wi-fi антену, потужність якої близько 8 dB.

Зробити її дуже просто з підручних матеріалів, головна вимога - відстань від "мідних очок" до відбивної шару CD повинно бути 15 мм.

Крок 1: Беремо звичайну пластикову коробочку на 25 CD дисків.

Крок 2: Відрізаємо шпиндель на відстані близько 18 мм.

Крок 3: надфіля або напилком робимо шліци на шпинделі для кріплення подвійного ромба.

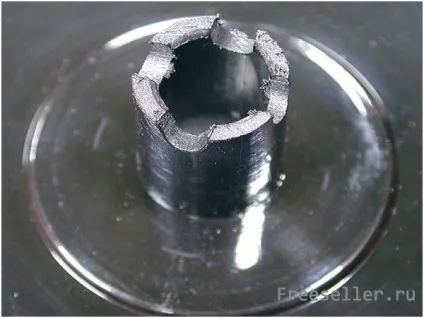

Крок 4: Після обробки надфілем шпиндель пластикової коробочки виглядає приблизно так.

Крок 5: Приступаємо до виготовлення подвійного ромба з мідного дроту перетином 2,5 мм.

Цей етап у виготовленні саморобної wi-fi антени найскладніший, тому опишу його поетапно.

1) Для виготовлення подвійних ромбів буде потрібно приблизно 25-30 см мідного кабелю перетином 2,5 кв / мм.

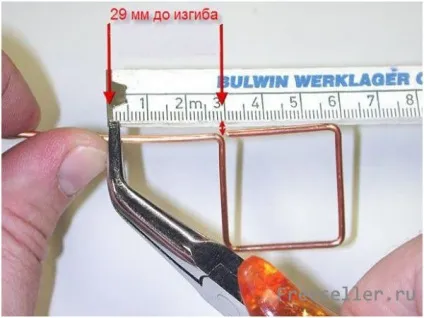

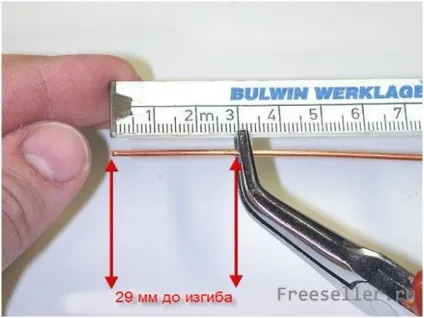

2) Зачищаємо шматок мідного дроту, і починаємо згинати з неї ромб. Нам потрібно щоб відстань від середини до середини проводу було приблизно 30-31 мм.

3) Згинаємо далі строго дотримуючись розміри в 30-31 мм.

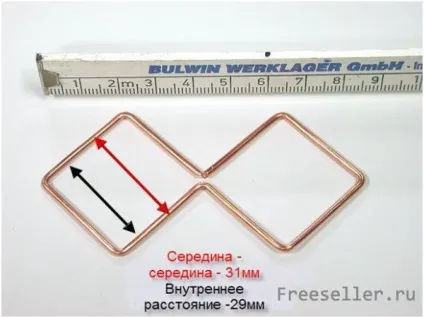

4) У результаті отримуємо ось такий ось подвійний ромб. Ще раз перевірте розміри, вони повинні збігатися.

5) Тепер необхідно запаяти кінці дроту і зробити лудіння під нове місце майбутнього кріплення коаксіальногокабелю.

Крок 6: Монтуємо подвійний ромб на шпиндель, при цьому звертаємо увагу на те щоб відстань від ромба до дна шпинделя дорівнювало у всіх точках по 16 мм.

Крок 7: Паяльником припаюємо кабель.

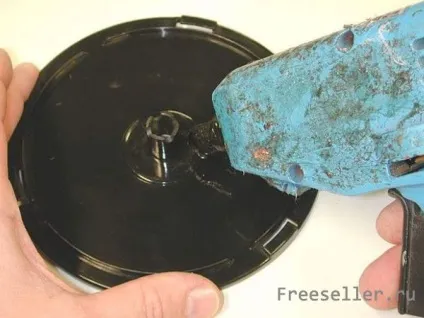

Крок 8: За допомогою клейового пістолета приклеюємо на дно пластикової коробочки CD диск, для відображення сигналу.

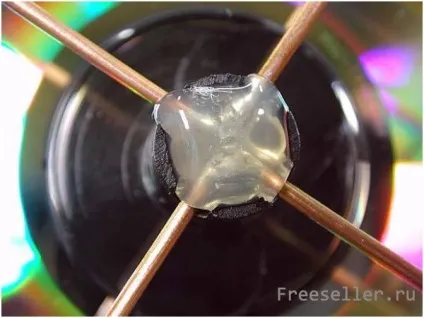

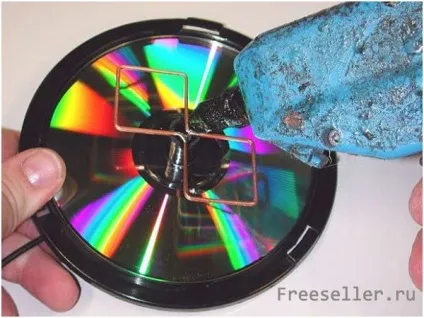

Крок 9: Знову ж клейовим пістолетом фіксуємо подвійний ромб на шпинделі.

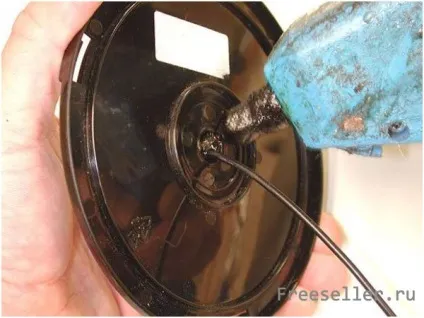

Крок 10: Фіксуємо клеєм кабель зі зворотного боку коробочки.

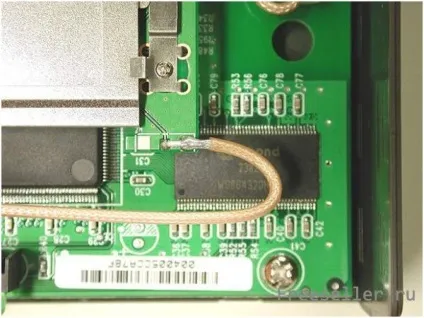

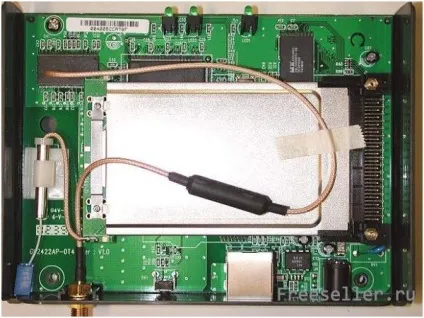

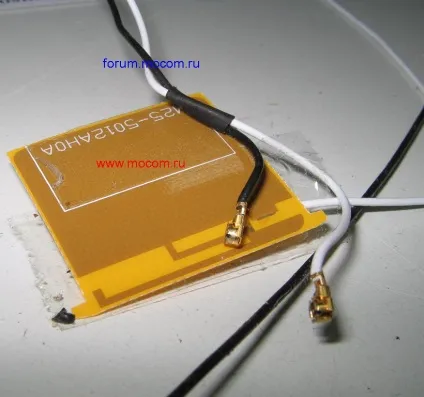

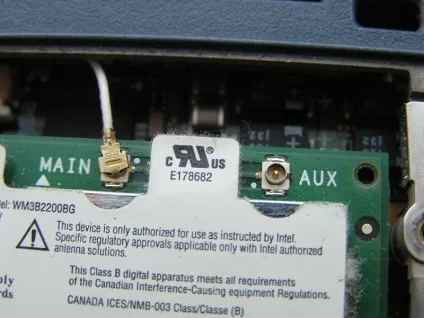

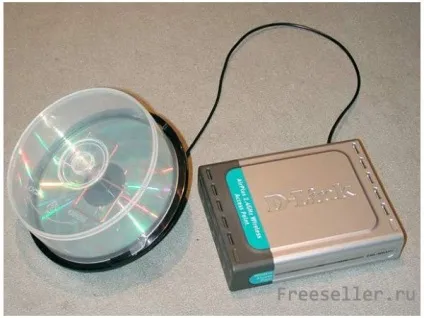

<Шаг 11: Подключаем антенну к wi-fi роутеру. Например, D-Link 900AP. Внутри находится карта PCMCIA с антенной.

У кого є досвід і хто в собі впевнений, той може оригінальну антену отпаять, і припаяти нову, але будьте обережні.

[Quote] Тонкі провідники можуть через високу температуру відклеїться від плати.
Хто не впевнений в собі, може підключити антену через роз'єм SMA.

Готово. Потужність саморобної wi-fi антени, незважаючи на уявну простоту, може вас здивувати.
