Антена gps своїми руками для планшета
У наш час супутникова навігація, це невід'ємна частина повсякденного життя, GPS вбудований у всіх мобільних пристроях. Навігатори та чи вітчизняної Глонасс, набувають все більшого поширення, в основному в транспортних засобах, в автомобілях і т. Д. При роботі з різними GPS гаджетами, часто доводиться стикатися зі слабким сигналом GPS або повною його відсутністю. У цій статті розглянемо як можна підсилити GPS сигнал, в пристроях, що працюють з ним.
Головним чином мова піде про антені, але не просто про антені, яку можна купити в магазині, а про саморобної GPS антени. яку можна підключити до будь-якого пристрою має GPS модуль. Дану антену, а точніше спосіб як її виготовити, нам повідав постійний Новомосковсктель блогу Юрій з Коростеня, він в свою чергу откапалі цю схему на якомусь американському форумі, за що йому велике спасибі.
Антена мною була виготовлена і протестована, не дивлячись на те, що вона вийшла з другого разу, повністю підтверджую працездатність даної конструкції. Виготовлялася антена для китайського. який якраз і страждав постійною втратою сигналу з GPS супутників. Відомо, що у дешевих трекерів це головна проблема, там стоять слабенькі GPS модулі, у яких в якості антени працює патч наявний на корпусі самого модуля. Такий модуль буде працювати тільки під відритим небом, варто ж пристрій куди-небудь заховати, (під капот машини, наприклад) і сигнал відразу ж втрачається.

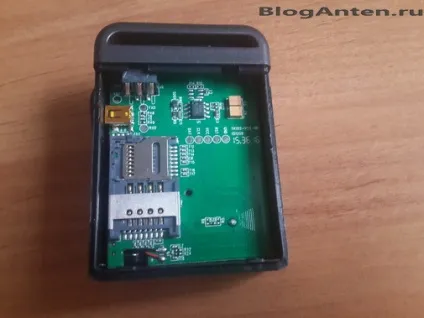

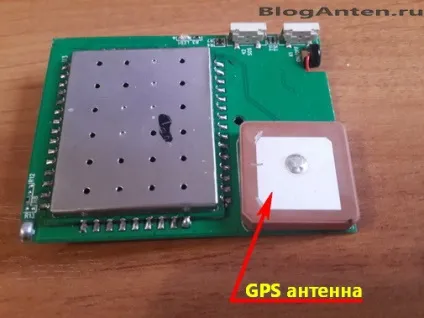

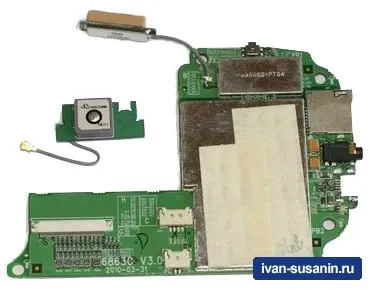

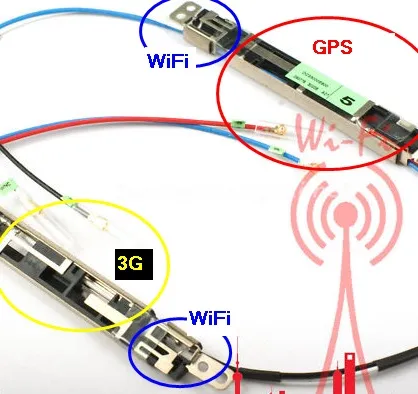

Перш ніж братися за виготовлення GPS антени, варто переконатися, чи зможете ви дістатися до GPS модуля, до якого антена і буде підключатися. У китайському трекері, дістатися до GPS модуля не складає труднощів, там все добре розбирається і також збирається, нижче на фото показано як виглядає GPS модуль у трекера. Виглядає він у принципі майже однаково на всіх пристроях, будь то трекер або навігатор. Але от якщо в трекері до нього просто дістатися, то в навігаторі з розбиранням можуть виникнути проблеми, тому що пристрій складніше. Тому обов'язково переконайтеся, чи варто розбирати ваш пристрій, якщо ви точно не знаєте як це зробити. До того ж краще підключити покупну зовнішню антену до гнізда пристрою, якщо такий роз'єм є.
У звичайних же, недорогих GPS трекерах, такого роз'єму немає. Так що саморобна доопрацювання цілком виправдана. Чим хороша дана антена, так це тим, що вона проста у виготовленні, і має мініатюрні розміри, це квадрат 46 на 46 мм. Антена виготовляється з мідного дроту перетином 2,5 мм 2. Це звичайний монолітний електричний провід, який використовується в електропроводці.

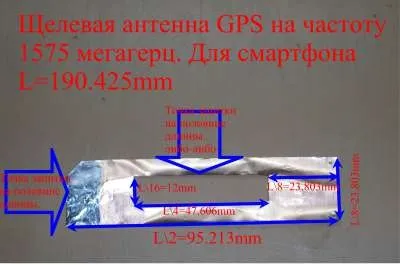

Сам процес виготовлення GPS антени детально показаний на фото. Сенс полягає в правильному згинанні дроту за розмірами зазначеним на схемі. Дріт легко гнеться руками за допомогою плоскогубців. Обов'язково всі розміри витримати точно, від цього залежить працездатність конструкції.

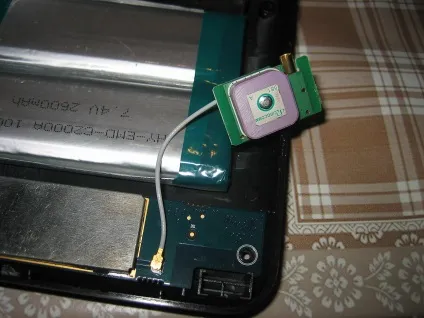

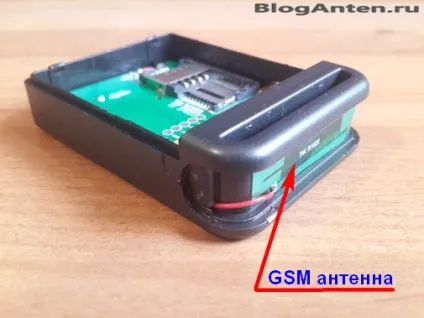

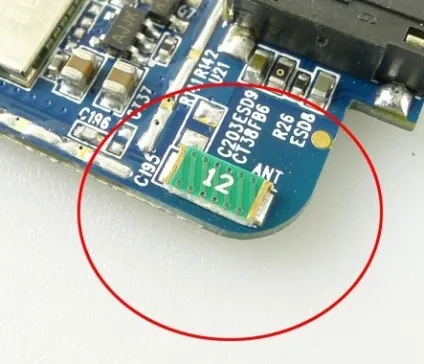

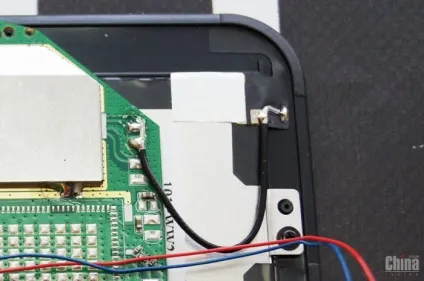

Після виготовлення самої антени, її потрібно буде припаяти до патчу на GPS модулі як показано на фото. Ні в якому разі не спитайте GPS модуль з GSM антеною, на трекері GSM антена виведена окремо у вигляді невеликої схеми. GPS модуль упаяний в плату пристрою. Далі вся конструкція збирається, і саморобна антена припаивается невеликим відрізком проводу, який вводиться в корпус через спеціально пророблений отвір. Саму антеннкой можна прикріпити до корпусу трекера звичайним скотчем.
Результат від такого доопрацювання став помітний відразу, трекер ловить супутники навіть в приміщенні, до цього він відмовлявся це робити навіть на вікні. Стабільний сигнал GPS тепер забезпечується практично в будь-яких умовах, що для трекера дуже важливо. Така саморобна GPS антена підійде до будь-якого GPS пристрою, головне дістатися до модуля. Але головна перевага такої конструкції, це те, що таку просту GPS антену своїми руками зможе виготовити будь-хто.
