Акустичне оформлення лабіринт (четвертьволновой резонатор)
Корпус з лабіринтом дозволяє уникнути акустичного «короткого замикання». Найбільш поширення цей вид АС за кордоном, де його називають лінією передачі (transmission line). Задня сторона дифузора сполучається з навколишнім середовищем через складену трубу прямокутного або круглого перетину (хвилевід). Площа цього перерізу повинна бути дорівнює ефективної площі дифузора. Лабіринт закінчується вихідним отвором на одній зі стінок корпусу. Бажано, щоб довжина лабіринту дорівнювала половині довжини хвилі на нижній граничній частоті робочого діапазону АС, завдяки чому випромінювання звуку вихідним отвором лабіринту буде збігатися з випромінюванням звуку передньою стороною дифузора по фазі, що поліпшить передачу низьких звукових частот.
Наприклад, якщо АС повинна відтворювати звук з частотою 50 Гц (довжина хвилі 6,8 м, половина довжини хвилі 3,4 м), то потрібно, щоб довжина випрямленої лабіринту дорівнювала також 3,4 м. Розміри корпусу можна зменшити, якщо збільшити число колінах лабіринту. Внутрішні стінки лабіринту покривають звукопоглинальним матеріалом, наприклад слабо набитими стьобаними ватяними матами.

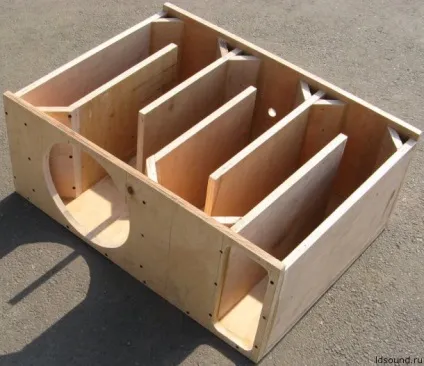

Приклад конструкції АС такого типу в розрізі:
Четвертьволновой резонатор розраховується за частотою настройки. Для початку потрібно визначити на яку частоту налаштовують. Після цього дізнаємося довжину тонеля нашого майбутнього ЧВ. Для цього підраховуємо її за формулою: l = (c / f) / 4. де l - довжина ЧВ [м], c - швидкість звуку 340 м / с [м / с], f - частота настройки [Гц]. Отриману довжину хвилі ділимо на 4 згідно із законом ЧВ. Площа перетину тонеля береться рівній площі випромінюваної поверхні дифузора (від центру підвісу (гофра) до центру підвісу). Сам тунель ЧВ вимірюється по центральній осі.
Наприклад частота настройки нехай 30 Гц: 340/30 = 11,3 м. Довжина хвилі на частоті 30 Гц становить 11,3 м. У випадку з ЧВ ділимо довжину хвилі на 4 і отримуємо 2,8 м. Детально про це розписано в однією з груп вконтаке ЧВ / четвертьволновий резонатор.Автозвук. Саме тут.
