Ai Tweaker

Це розділ, який відповідає за розгін і режими роботи процесора, пам'яті і системи управління живленням EPU.

Ai Overclock tuner - опція пропонує 3 варіанти розгону: Auto (автоматичний), Manual (ручний), за допомогою профілю X.M.P. де частота процесора і пам'яті виставляються оптимальними для досягнення частоти пам'яті зазначеної в профілі).

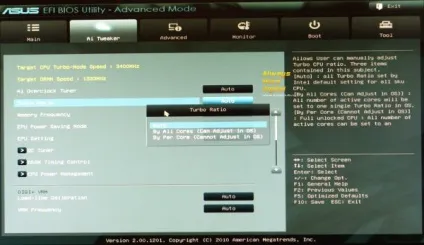

Turbo Ratio задає режим роботи Turbo Boost процесора.

Memory Frequency - вибір частоти роботи пам'яті.

EPU Power Saving Mode - включення режиму енергозбереження материнської плати.

. і вибір варіанту енергозбереження: мінімальний, середній, максимальний.

Підрозділ DRAM Timing Control відповідає за точне налаштування таймінгів пам'яті. Так само відображаються поточні значення таймінгів встановлених модулів пам'яті.

CPU Power Management - тут задаємо коефіцієнт множення процесора.

... включення технології Intel SpeedStep (зниження напруги і частоти процесора при бездіяльності).

. і включаємо або відключаємо режим Turbo Boost.

Long Duration Power Limit дозволяє перевизначити максимальний TDP процесора для тривалої роботи. Зазначено максимальне значення.
Наприклад, для процесора Intel Core i5-2400 базове значення - 95.

Long Duration Maintained - максимальна тривалість роботи процесора з включеною технологією TurboBoost при перевищенні значення Long Duration Power Limit.

Short Duration Power Limit - другий ліміт TDP - спрацьовує при перевищенні значення першого ліміту.
Час роботи в цьому режимі не можна відрегулювати.
По специфікаціях Intel - працює до 10 секунд.

Additional Turbo Voltage - максимальне додаткове напруга, що подається на процесор в режимі Turbo Boost.

Primary Plane Current Limit - максимальна сила струму допустима для живлення процесора (крок 0.125А).

Підрозділ DIGI + VRM дозволяє здійснити більш точну настройку системи живлення процесора на материнській платі.

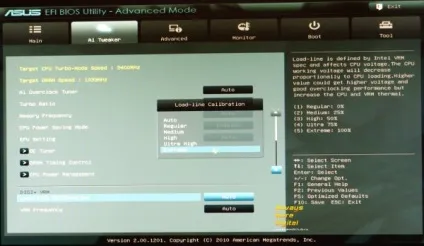

Ці п'ять профілів відносяться до Load-Line Calibration, яка служить для компенсації просідання напруги живлення ядра при збільшенні навантаження на процесор У режимі Regular вона працює по специфікаціям Intel. Решта профілі налаштовують швидкість реакції на просідання напруги, і необхідні для розгону. Чим вище значення, тим більший розгін може бути досягнутий, однак буде збільшуватися нагрів процесора і силових елементів материнської плати.

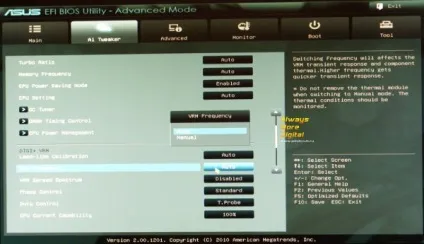

VRM Frequency - включення автоматичного або ручного режиму управління частотою VRM модуля живлення процесора.

VRM Fixed Frequency Mode - в ручному режимі можна задати частоту перемикання фаз VRM модуля. Діапазон регулювань - від 300 до 500 кілогерц, з кроком 10 кГц.

VRM Spread Spectrum - включення або відключення режиму Spread Spectrum для VRM модуля живлення процесора (не плутати з Spread Spectrum для процесора!).

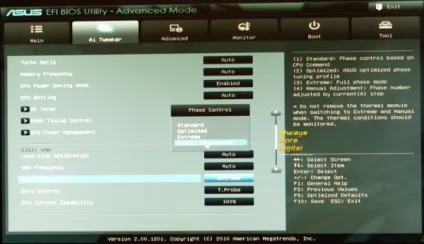

Phase Control - вибір алгоритму роботи вузла управління контролем фаз живлення процесора.

Manual Adjustment - в ручному режимі управління алгоритмом перемикання фаз живлення, можна вибрати один з чотирьох пресетів - від консервативного Regular, до самого швидкісного Ultra Fast.

Ці пресету відносяться до Load-Line Calibration. У режимі Regular вона працює по специфікаціям Intel. Решта профілі налаштовують швидкість реакції на просідання напруги, і необхідні для розгону. Чим вище значення, тим більший розгін може бути досягнутий, однак буде збільшуватися нагрів процесора і силових елементів материнської плати.

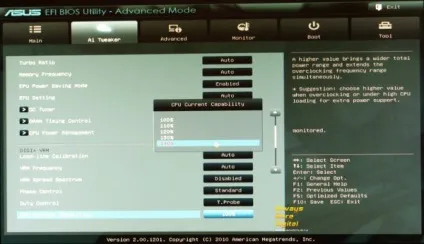

CPU Current Capability - модуль управління діапазоном можливої ​​споживання енергії процесором. Всього є п'ять положень - від 100 до 140%:
Якщо ви розганяєте процесор, краще вибрати більш високе значення.

CPU Voltage - вибираємо режим керування напругою живлення процесора (Offset або Manual).

Offset Mode Sign - визначає інкремент (+) / декремент (-) значення зміщення напруги харчування. Говорячи простою мовою - збільшення або зменшення напруги процесора залежить від зашитого в процесор напруги, яке є точною відліку.

CPU Offset Voltage - задає величину зсуву (від 0.005В до 0.635В) напруги.

CPU Manual Voltage вказуємо напруга живлення процесора вручну (від 0.800В до 1.990В з кроком 0.005В).

DRAM Voltage - напруга оперативної пам'яті (від 1.20В до 2.20В з кроком 0.00625В).

VCCSA Voltage - Напруга живлення системного агента (System Agent). Діапазон: від 0.800В до 1.700В з кроком 0.00625В.

VCCID Voltage - Напруга живлення системи введення-виведення процесора (кольцеовй шини). Діапазон: від 0.800В до 1.700В з кроком 0.00625В.

PCH Voltage - напруга «південного» моста (від 0.8000В до 1.7000В з кроком 0.0100В)

DRAM DATA REF Voltage і DRAM CTRL REF Voltage задають множник для кожного з модулів пам'яті (від 0.3950х до 0.6300х з кроком 0.0050х).

CPU Spread Spectrum - при розгоні дану опцію краще вимикати для підвищення стабільності роботи системи.

При перемиканні Ai Overclock tuner в режим Manual доступні ще параметри.

BCLK / PEG Frequency - завдання базової частоти (від 80 до 300 МГц)
Зважаючи на особливості платформи LGA 1155. проблематично отримати стабільну систему з опорної частотою вище 105МГц.
