Аератор для каналізації 110 для чого потрібен і принцип роботи

Для того щоб комунікація відведення стоків від будинку працювала повноцінно і робила життя домочадців більш комфортною, варто всерйоз задуматися не тільки про закупівлю всіх комплектуючих для неї надійного якості, але і про проектування системи вентиляції. В іншому випадку неприємні характерні запахи будуть долати як всіх постійно живуть в котеджі, так і тимчасових гостей. А для того щоб уникнути подібних казусів, в будинку потрібно змонтувати або спеціальний каналізаційний стояк, або аератор для каналізації.

Що являє собою подібний механізм, навіщо він потрібен і як він працює правильно, а також багато цікавого про пристрій аерації в будинку в нашому матеріалі нижче.

Аератор - це

Аератором називають спеціально спроектоване і вироблене вакуумне пристрій, призначений для усунення газів, що утворюються в колекторі

Аератором називають спеціально спроектоване і вироблене вакуумне пристрій, призначений для усунення газів, що утворюються в колекторі і нейтралізації характерних запахів шляхом стабілізації тиску в колекторі. Найчастіше подібний пристрій відомо під назвою вакуумний клапан або повітряний клапан для каналізації.

Як правило, раніше власники будинків обмежувалися висновком вентиляційного стояка на дах будинку. Однак проблема наявності неприємного амбре в приміщенні залишалася. Всі також гази незмінно витали в межах санкімнатах, випаровуючись з отворів сифонів. Зрештою, рішення проблеми було знайдено: вакуумні аератори для каналізації.

Перевагами такого пристрою є:

• Запобігання проникнення неприємного запаху в будинок;
• Запобігання можливого проникнення гризунів в будинок через систему зливу;
• Явна економія протяжності трубопроводу і як наслідок економія витратних матеріалів на монтаж колектора;
• Відсутність необхідності виведення стояка вентиляції на покрівлю або горище згідно СНиП;
• Простота монтажу та обслуговування.

Робота вакуумного пристрою

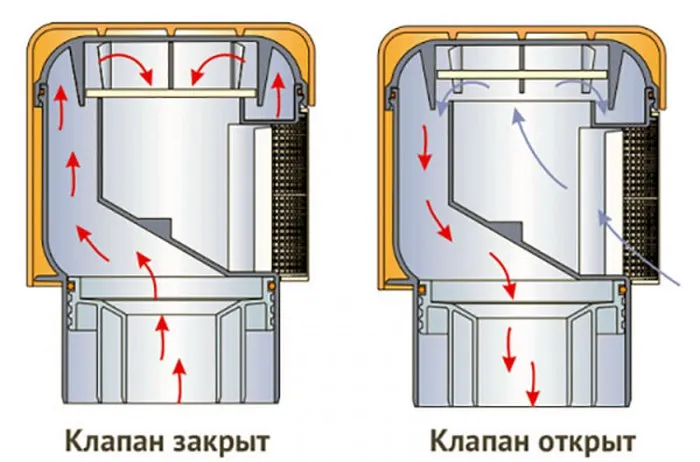

Принцип роботи аератора полягає в стабілізації тиску в системі вентиляції

Принцип роботи аератора полягає в стабілізації тиску в системі вентиляції. Так, в момент скупчення газів в каналізаційному колекторі тиск в трубопроводі знижується, просуваючи ці самі гази по трубопроводу. Сам газ в цьому випадку і буде першоджерелом різкого запаху.

У момент загрози викиду газу механізм елемента спрацьовує таким чином:

• Створює заслінку для запобігання проникнення газу в приміщення;
• Газ (запах) йде далі по трубі;
• В результаті тиск стабілізується, і клапан прибирає заслінку, продовжуючи забезпечувати доступ кисню в стічну комунікацію. Таким чином, аератор на каналізацію служить ще і стабілізатором тиску в каналізаційному трубопроводі.

види пристроїв

Залежно від місця установки може відрізнятися і конструкція каналізаційного клапана

Залежно від місця установки може відрізнятися і конструкція каналізаційного клапана. Так, існує два основних види комплектуючих для каналізації:

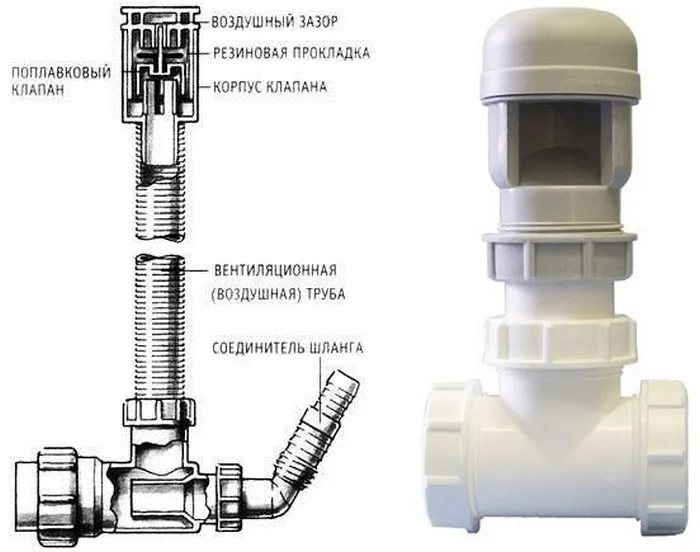

• Клапан вакуумний. Встановлюється в малих точках-сантехніці (раковинах, мийках, ванні і ін.) І має діаметр 50 мм. У конструкції вакуумного механізму є спеціальний кулька, який грає роль запірного пристрою. Шарик впливає на мембрану в пристрої в той момент, коли тиск в системі каналізації падає. Для вакуумного аератора необхідна постійна наявність свіжого повітря в комунікації. Установка каналізаційного клапана 50 мм також призначена для установки на горизонтальних ділянках колектора великою протяжністю. Пристрій 50 мм дозволяє компенсувати виряджене тиск в колекторі.

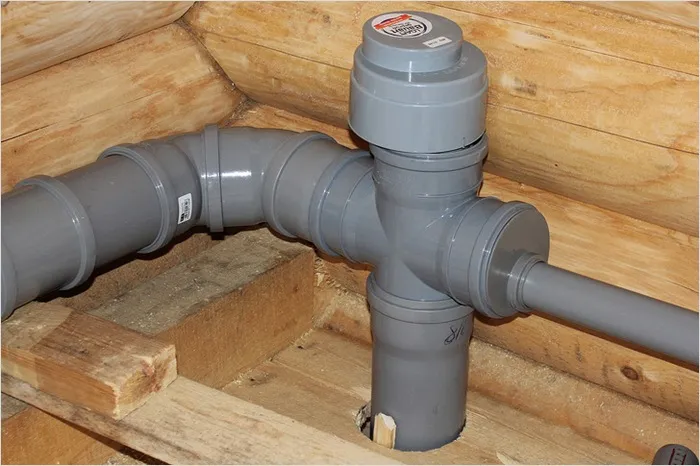

• Циліндричний повітряний елемент призначений для установки на фанову трубу каналізаційного колектора. Причому діаметр такого пристрою повинен бути не менше 110 мм. Подібний аератор включається в роботу під впливом потоку води в комунікації. Головним робочим вузлом циліндричного механізму є пружина, яка і призводить його в дію при падінні тиску в трубопроводі, в результаті чого амбре не досягає житлових кімнат. Циліндричний аератор зручний тим, що монтується безпосередньо в трубу, не змінюючи її параметрів. Крім того повітряна заслінка діаметром 110 мм актуальна для установки на допоміжних стояках в системі каналізації.

Місця для монтажу елемента

Вакуумний клапан призначений для установки в сантехнічних точках будинку

Вакуумний клапан призначений для установки в сантехнічних точках будинку. Так, монтаж пристрою можна проводити в залежності від потреб комунікації та площі будинку в таких точках:

• Фанова труба каналізації;
• Місця зливів для туалету;
• Раковини, мийки, сливи душової кабіни та ін.

Важливо: монтаж аератор-каналізація потрібно проводити строго відповідно зі стрілкою покажчиком на ньому. Так, стрілка повинна імітувати рух води в стічній трубопроводі, в результаті чого робота аератора буде повноцінною.

Установка вакуумного клапана: основні правила

Повітряний елемент діаметром і 110 мм, і 50 мм на сантехніку і фанову трубу можна встановити самостійно

Повітряний елемент діаметром і 110 мм, і 50 мм на сантехніку і фанову трубу можна встановити самостійно. Але для виконання робіт грамотно потрібно дотримуватися певних правил.

Ось основні з них:

Для установки аератора існує і ряд заборон. Вони виглядають так:

• Вакуумний каналізаційний клапан заборонено встановлювати в будинку, поверховість якого перевищує 3;
• Якщо колектор має таку конструкцію, яка передбачає потрапляння сміття в систему;
• Якщо є ризик встановити механізм горизонтально або з нахилом.

Важливо: тут же варто знати, що якщо трубу входу стоків і розтруб колектора поміняти місцями, то клапан працювати не буде.

Монтаж: схема робіт

Установка вентилюючого повітряного пристрої для каналізації проводиться дотримуючись певних правил

Установка вентилюючого повітряного пристрої для каналізації проводиться за таким принципом:

• Спочатку в системі повністю перекривається вода;
• Після цього методом стандартних обчислень згідно з правилами СНиП проводиться розмітка місць під установку елементів заслінки;
• В намічених місцях вирізається труба і на це місце монтується вакуумний захисний бар'єр.

Робота змонтованого пристрої перевіряється шляхом включення системи водопроводу і залпового скиду води в колектор (слив бачка унітазу і ін.).

Кілька порад для якісної установки елемента

Перед установкою захисту від запахів для каналізації відзначте для себе зручність підходу до місця монтажу

Щоб монтаж аератора пройшов вдало, прислухайтеся до деяких порад:

• Перед установкою захисту від запахів для каналізації відзначте для себе зручність підходу до місця монтажу;
• Температура для установки клапана повинна бути не нижче +5 градусів;
• Надійне зчеплення пристрою з трубою проводиться з використання розтруба і щільного гумового кільця.

Якщо дотримати всі рекомендації, наведені вище, то система повітряної аерації каналізації буде працювати ефективно довгі роки, не порушуючи комфорт домочадців різким амбре.
