Адаптер для свердловини своїми руками - етапи установки

Кожен домовласник повинен знати, що труба водогону повинна бути покладена нижче рівня замерзання землі, в іншому випадку рідина замерзне, що неодмінно призведе до пошкодження вашого водопроводу. Для того щоб витримати дане правило, при стикуванні водопровідної магістралі з обсадної трубою можна спорудити приямок або виконати монтаж кесона. Це дозволить захистити від морозу ту частину водопроводу, яка розташована біля самої поверхні землі. Але сьогодні є ще один варіант - адаптер для свердловини. Цей пристрій дає можливість помістити магістраль водопроводу, яка буде примикати до обсадної колоні, на потрібному рівні. Такий варіант обладнання свердловин має чимало і інших, не менш корисних якостей.

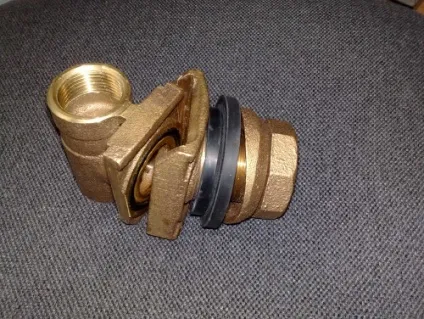

Адаптер для свердловини захищає водопровід від пошкодження і дозволяє помістити магістраль водопроводу на потрібному рівні.

Конструкція свердловинного адаптера складається з 2 складових частин. Основна частина фіксується в обсадних колон на необхідному рівні, після чого з нею зістиковується водопровідна магістраль, завдяки якій і буде потрапляти в будинок вода. Відповідна частина призначена для підключення труби, яка буде подавати воду від глибинного насоса. Адаптер для свердловини дає можливість опускати електропогружного насос в обсадних труб зверху, після цього його частини з'єднуються, і ваш водопровід перетворюється в єдину систему, яка буде придатна для подальшої експлуатації.

Позитивні сторони застосування адаптера

Конструкція свердловинного адаптера надає можливість встановлювати його всередині труби (обсадної колони), а це дозволяє розташувати водопровідну трубу нижче критичного рівня промерзання землі. Таким чином, буде збережена можливість виконати демонтаж насоса при необхідності проведення його обслуговування. Для цієї мети необхідно всього лише від'єднати одну частину пристрою, після чого погружной насос можна буде легко дістати.

Установка конструкції адаптера на ПВХ є недовговічною.

Слід врахувати, що на адаптер буде частково впливати вага насоса ну і, звичайно ж, неминучі вібрації, які також будуть впливати на пристрій в процесі всієї його експлуатації. Виходячи з цього для обладнання свердловини своїми руками фахівці рекомендують застосовувати обсадних колон з металу. Конструкція адаптера дозволяє встановлювати його і на ПВХ трубу, але даний варіант обладнання свердловини фахівці вважають менш довговічним. Застосування адаптера для свердловини має такі переваги:

• дуже простий монтаж;
• невелика вартість всього обладнання;
• маленькі трудовитрати на монтаж пристрою;
• не потрібно споруджувати приямок або кесон;
• створюється можливість при необхідності приховати свердловину під землею.

Необхідно знати, що при виборі насосу потрібно врахувати експлуатаційні параметри обсадної труби і взяти поправку на параметри свердловинного адаптера, це необхідно зробити для того, щоб виступаючі частини цього пристрою дозволили вільно пройти обладнанню в обсадних колон.

Етапи установки пітлесс-адаптера

Весь процес монтажу даного пристрою можна розділити на такі етапи:

• розкопка на потрібну глибину обсадної колони;
• спорудження отвори необхідного діаметра;
• установка основної частини свердловинного адаптера;
• монтаж кришки, яка буде закривати свердловину;
• під'єднання водопровідної труби, що веде до вашого будовою;
• з'єднання відповідної частини адаптера з занурювальним насосом через шланг і фітінг;
• опускання насоса в свердловину;
• з'єднання обох частин адаптера.

Для того щоб самостійно встановити адаптер для свердловини, вам знадобляться наступні інструменти:

• лопата;
• корончатая биметаллическая фреза;
• розвідний ключ.

• адаптер для свердловини;
• спеціальна монтажна трубка;
• перехідник для фіксації водопровідної магістралі;
• фітінг;
• пакувальний матеріал.

Самостійний монтаж адаптера для свердловини

Перш ніж приступити до установки основної частини пристрою, необхідно спорудити для неї монтажний отвір. Для цієї мети фахівці рекомендують застосувати спеціальну корончатую біметалічну фрезу. Звичайно ж, діаметр цієї фрези повинен збігатися з розмірами основної частини адаптера.

Інструкція по установці свердловинного адаптера.

Після цього опускаємо в обсадних колону відповідну частину пристрою і вводимо її в пророблений отвір, потім фіксуємо за допомогою обжимного кільця, яке входить в комплект адаптера. Слід врахувати, що зовні і всередині місця установки основної частини необхідно використовувати гумові ущільнювачі, які також входять в комплект поставки свердловинного адаптера. Деталь необхідно ретельно зафіксувати шляхом затягування гайки за допомогою розвідного ключа. Надалі труба водопроводу буде фіксуватися до зовнішньої частини адаптера за допомогою перехідника, який нагвинчується на встановлену частину пристрою. Не слід забувати, що для збільшення герметичності перехідник (різьблення) повинен бути ущільнений будь-яким пакувальним матеріалом.

Перед тим як встановити ту частину адаптера, яка кріпиться до шлангу насосу, потрібно спочатку опустити на потрібну глибину правильно зібране і надійно закріплене обладнання. Потім водопровідний шланг обрізається і з'єднується з відповідною частиною пристрою за допомогою фітинга.

Для виконання подальших монтажних робіт вам буде необхідна монтажна трубка, яка угвинчується в отвір, як показано на зображенні.

Пристрій свердловинного оголовка.

За допомогою монтажної труби занурюємо в обсадних колон відповідну частину пристрою і з'єднуємо його обидві частини, потім вигвинчуємо і прибираємо монтажну трубу. Для того щоб зняти зі свердловинного адаптера деяку частину навантаження, виводимо на поверхню страхувальний трос і надійно його фіксуємо. Завершальним етапом обладнання свердловини буде підводка електрики до кабелю насосу і перевірка працездатності встановленого обладнання.

Деякі рекомендації фахівців

Після вигвинчування монтажної труби існує ймовірність того, що різьблення на адаптері пошкодиться. Виключити даний факт можна, якщо монтажну трубку залишити в пристрої, а надлишки її довжини обрізати за рівнем горловини обсадної колони.

Потрібно залишити трубу в пристрої.

На думку фахівців, перш ніж приступити до монтажу даного пристрою, потрібно завчасно зібрати все обладнання (погружной насос, кабель, трос для страховки, водопровідний шланг) в чистому окремому приміщенні. Після цього зафіксовані за допомогою фітингів шланги і кабелі згорнути в бухту і перемістити на спеціальний размотнік, який повинен бути розташований близько свердловини. Це дозволить не допустити потрапляння бруду в обсадних колон свердловини. Виходячи з того, що свердловинний адаптер виготовляється, як правило, з високоміцного матеріалу, такого як мідь або латунь, немає необхідності турбуватися про вплив на нього корозії. Але, на думку фахівців, потрібно періодично (не менше одного разу на рік) обробити всі частини адаптера спеціальним складом. Таким чином, ви зможете продовжити термін експлуатації ущільнювачів і запобігти небажаному «зрощування» всіх частин пристрою. Найчастіше багатьох домовласників турбує один і той же питання, що краще встановити в свердловину - кесон або адаптер? Однозначної відповіді на це питання немає.

Однак з економічної точки зору абсолютно не вигідно встановлювати кесон на свердловинах, які розташовуються на «пісочному» грунті.

Виходить це від того, що термін служби таких свердловин набагато менше в порівнянні, наприклад, із свердловинами, розташованими на вапняку, а витрати на установку кесона в кілька разів більше.

Але, на думку фахівців, кесон - це досить герметичний посудину, який дозволить з великою зручністю і безпекою облаштувати як гирлі вашої свердловини, так і всю систему водогону в цілому.
