А ви поєднуєте автомати за допомогою гребінчастих шин?
Сьогодні сучасні розподільні щити складаються з великої кількості автоматичних вимикачів, ПЗВ або діфавтомат. Всі ці захисні пристрої необхідно правильно підключити і найголовніше, щоб це було надійно і безпечно.
Чим більшість людей об'єднує кілька групових автоматів? Правильно, саморобними перемичками з кабелю. Звичайно, якщо все зробити акуратно і якісно, то вони будуть служити справно не один рік. Але, як показує досвід, що у більшості людей "руки-крюки" і це майстерність може привести до плачевних наслідків.

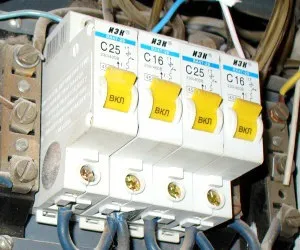

Ось кілька реальних прикладів підключення автоматичних автоматів в щитках за допомогою перемичок з кабелю.

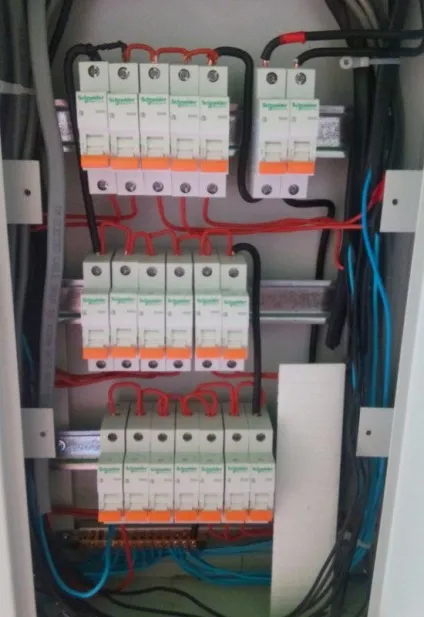

Нижче щиток від забудовника в новому 16-ти поверховому будинку. Так зроблено в сотнях квартирах. Електрики забудовника не зацікавлені в якості збірки щитків. У цьому вже все і причому давно переконалися. Тому перебирайте їх.

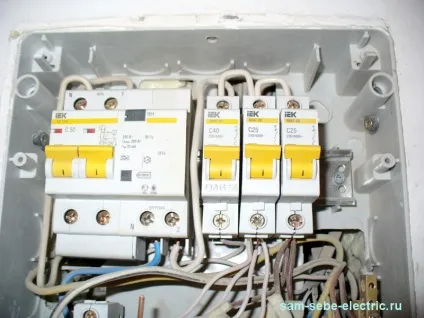

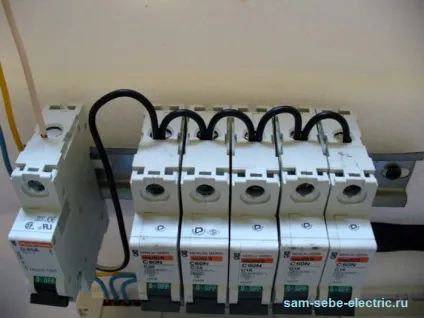

Нижче ще один приклад застосування перемичок.

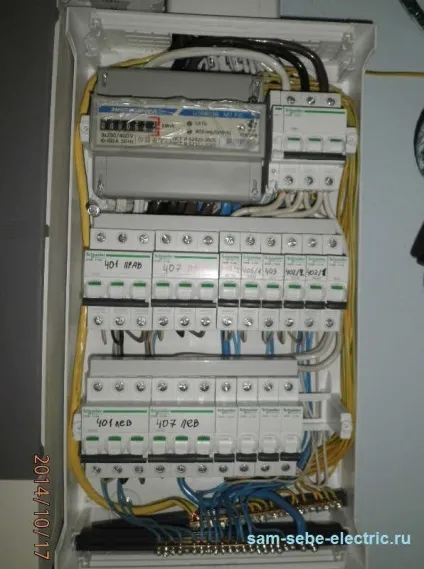

Це фото мені прислали в ВК. Великий щит і зібраний на апаратах Schneider Electric, але перед перемичками він не встояв.
Ось що може трапитися з перемичками. Навіть автомат розплавився!
Люди, якщо ви витрачаєте великі гроші на апарати захисту і хочете щоб було все безпечно, то витратьте ще трохи грошей і купіть борін шини. Зазвичай багато на цьому економлять, ніж підкладають собі міну уповільненої дії.
Гребінчасті шини, або як багато хто називає, гребінки сьогодні продаються в будь-яких магазинах електротоварів. Їх випускають різні виробники і вони буваю однополюсні, двополюсні і триполюсні.

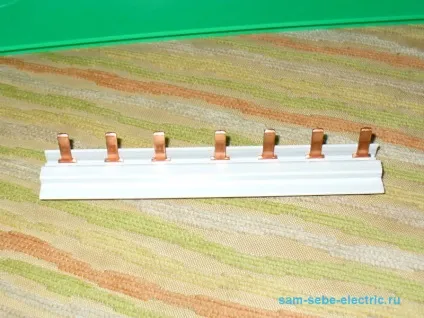

Для підключення декількох групових автоматичних вимикачів застосовують однополюсні гребінки 1P. Вони легко ріжуться на потрібні довжини для різної кількості автоматів і здатні витримати тривалий перебіг струму до 63А. Цього для будинку цілком достатньо. Також вони ще мають діелектричний пластиковий корпус.

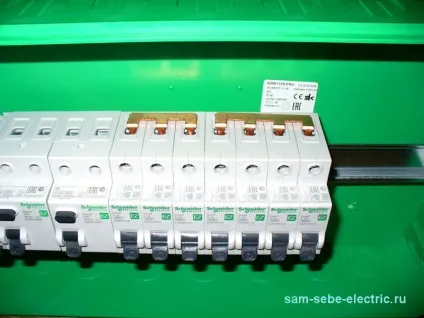

Ось приклад застосування однофазної гребенчатой шини. Тут об'єднані три автомата в одну групу, а наступні чотири в іншу.

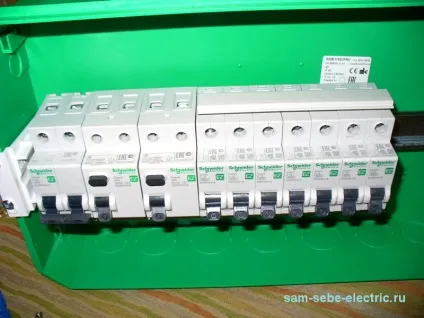

Нижче вже ці дві гребінки в одному загальному діелектричному корпусі. Це дуже зручно, надійно, а найголовніше безпечно і без зайвих рухів на відміну від перемичок.
Для підключення декількох однофазних УЗО і діфавтомат застосовують двополюсні борін шини. Вони відрізняються тим, що в діелектричному корпусі знаходяться, розділені між собою, вже дві однофазні шини, але зі збільшеним кроком в два рази.
Дивіться, для об'єднання декількох захисних пристроїв нам потрібно підключити "нуль" першого УЗО, потім перестрибнути через його фазний контакт підключити "нуль" другого УЗО і т.д. Тут вже однофазная гребінка нам не підійде, так як вона замкне "нуль" і "фазу" у всіх УЗО. Тому тут застосовується тільки гребінка 1P + N (двополюсна). Відразу скажу, що трифазна гребенчатая шина сюди не підійде, навіть якщо з неї викинути третю шину, так як крок між язичками тут становитиме вже три модуля. Я це детально зараз пишу, так як я вже трохи втомився пояснювати як влаштовані такі шини замовнику (він не хотів витрачати на неї ще 350 р.) І деяким продавцям електротоварів. Мене дуже здивувало, що консультант чоловік відповідного відділу в "Максидоме" і кілька дівчат в інших магазинах електротоварів вперше про неї чули. Вони ж пропонували трифазну гребінку спробувати переробити в двополюсну.

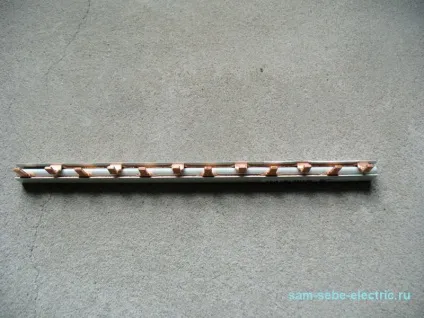

Дивіться фото нижче і все зрозумієте як влаштована двополюсна гребенчатая шина 1P + N.

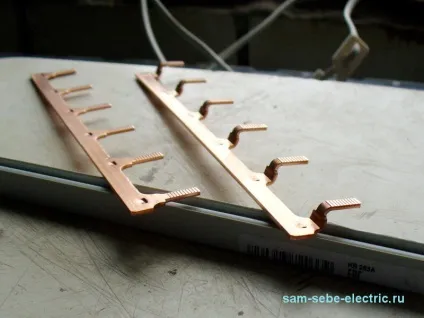

Ось її нутрощі - дві шини.

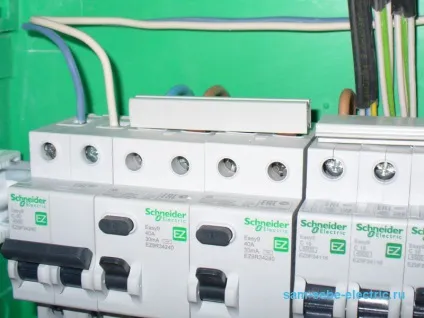

Ось приклад застосування 2-х полюсний гребінки. Нею об'єднані два УЗО. Це дуже зручно і безпечно. А якщо таких захисних пристроїв варто більшу кількість, то без такої гребінки думаю не обійтися.
Трьохполюсну гребінка 3P застосовується для підключення 3-х полюсних автоматичних вимикачів, а також для підключення однополюсних автоматів на різні фази. У ній присутні вже три шини з кроком язичків в три модуля. Думаю тут все зрозуміло після описаного вище.
Ось нижче приклад застосування гребінок 3P. Воно знаходиться в 2-м і 3-му рядах. У другому ряду вона підключає два 3-х фазних і 6 однофазних автоматів. У третьому ряду вона підключає два трифазних і чотири однофазних автоматів. А тепер уявіть якщо тут все три фази розкидати перемичками з кабелю - що вийде?
Якщо ви все-таки вирішили об'єднати автомати за допомогою перемичок з кабелю, то обов'язково пам'ятайте, що підключати до автомату два кабелі різного перерізу не можна, так як добре затисне товща жила, а яка трохи тонше буде мати поганий контакт. Це може привести до нагрівання і оплавлення ізоляції на перемичках, як на четвертому фото зверху.
