8 Бітум

Визначення глибини проникнення голки в бітум

Глибина проникнення голки в бітум - умовна величина, що характеризує в'язкість бітуму.

Глибину проникнення визначають за допомогою приладу пенетрометра (рис.1). Прилад складається з металевого штатива, укріпленого на підставці. На цій же підставці поміщений столик. На штативі є металевий кронштейн, що складається з двох частин. У верхній частині встановлено круглий циферблат зі стрілкою, яка пересувається по циферблату в залежності від пересування вгору або вниз зубчастої рейки. У нижній частині кронштейна за допомогою стопорній кнопки укріплений рухливий стрижень - иглодержатель з голкою. Маса голкотримача з голкою - 100 г.

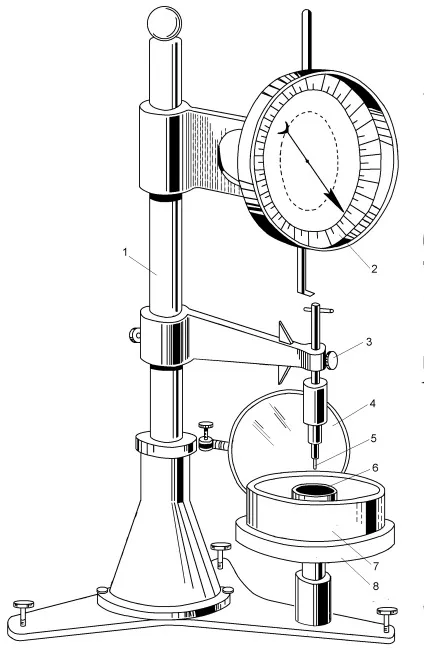

Мал. 1. Пенетрометр. 1 - штатив; 2 - диск з циферблатом; 3 - кнопка; 4 - дзеркало; 5 - голка; 6 - випробовуваний бітум; 7 - посудину з водою; 8 - столик

Для проведення випробування розплавлену пробу бітуму заливають в стандартну металеву чашку на висоту не менше 30 мм і охолоджують на повітрі до температури 18-20 о С. Потім чашку з бітумом витримують протягом 1 години у ванні з водою при температурі 25 ° С Чашку з бітумом ставлять на столик приладу. Голку приладу призводять до зіткнення з поверхнею бітуму, зубчасту рейку опускають до верхнього краю голкотримача, ставлять стрілку на нульовий тиск циферблата (або відзначають положення стрілки), і, натискаючи стопорну кнопку, дають голці вільно занурюватися в бітум протягом 5 с. Після закінчення 5 з кнопку відпускають. Потім рейку знову доводять до верхнього кінця голкотримача і відзначають положення стрілки.

Переміщення стрілки циферблата в кутових градусах характеризує глибину проникнення голки. Кожен кутовий градус відповідає глибині проникнення голки в 0,1 мм.

Визначення проводять в трьох різних точках зразка бітуму і беруть середнє арифметичне значення з трьох вимірювань.

Голку прилад після кожного занурення в бітум необхідно протирати ганчіркою, змоченою органічним розчинником.

Визначення температури розм'якшення

Температура розм'якшення бітуму має важливе значення, так як при цій температурі різко змінюються в'язко-пластичні властивості бітуму. Температуру розм'якшення визначають на приладі "Кільце і куля" (рис.2).

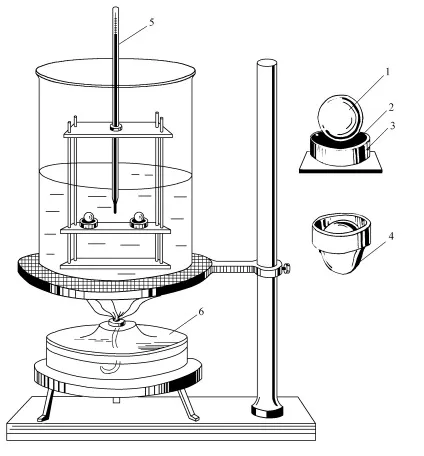

Мал. 2. Прилад «кільце і куля» для визначення температури розм'якшення бітуму.

1 - куля; 2 - бітум; 3 - кільце; 4 - бітум, що видавлюється з кільця; 5 - термометр; 6 - спиртівка

Прилад складається з металевого штатива, на якому укріплені диски. У дисках є отвори, над якими поміщають латунні кільця, які мають внутрішній діаметр 15,88 мм і висоту 6,25 мм, заповнені випробуваним бітумом. Приготовлені для випробування два кільця з бітумом поміщають над отвором диска. На поверхню бітуму в центрі кожного кільця поміщають сталева кулька діаметром 9,53 мм, масою 3,5 г.

Після цього штатив з кільцями поміщають в скляний стакан, наповнений водою, встановлюють термометр, ставлять стакан на електроплитку і підігрівають зі швидкістю близько 5 ° С в хвилину. При нагріванні бітум поступово розм'якшується і при деякій температурі під дією ваги кульки опускається і стосується дна. Температуру в момент торкання бітуму з дном приймають за температуру розм'якшення бітуму. Її обчислюють як середнє арифметичне значень, отриманих для двох кілець.

Для бітумів, що мають температуру розм'якшення вище 80 о С, замість води застосовують гліцерин.

визначення розтяжності

Розтяжністю бітуму називають властивість його витягуватися в тонку нитку під дією сили, що розтягує. Розтяжність характеризує пластичність бітуму. Розтяжність бітуму визначають в приладі дуктілометре

Прилад складається з подовженого ящика, усередині якого розташовані дві пластинки, що мають штифти для зміцнення рознімних форм-вісімок, заповнених випробуваним бітумом. Одна платівка закріплена нерухомо біля торцевої стіни ящика, а друга може переміщатися уздовж довгої сторони ящика за допомогою черв'ячної передачі, що приводиться в рух маховиком або електромотором. Швидкість переміщення пластинки 5 см / хв.

На одній стороні ящика знаходиться вимірювальна лінійка, по якій ковзає покажчик, прикріплений до рухомої платівці, який вказує величину розтяжності.

Розплавлений бітум заливають в три форми-вісімки врівень з краями, охолоджують і поміщають в воду з температурою 25 о С на 1 ч. Після цього форми закріплюють в штифтах пластинок дуктілометре і знімають бічні стінки форм.

Попередньо в дуктілометре наливають воду з температурою 25 ° С Вода повинна покривати форму не менше ніж на 2,5 см. Потім включають мотор, при цьому рухлива пластинка починає рухатися уздовж ящика і розтягувати зразок бітуму. Бітум витягується в нитку, а потім розривається. Довжину нитки зразка бітуму в момент її розриву приймають за величину розтяжності. Величину розтяжності бітуму обчислюють в см, як середнє арифметичне значень, отриманих для трьох зразків.

8.4. Порядок виконання роботи:

Визначити глибину проникнення голки в бітум.

Визначити температуру розм'якшення бітуму.

Підпис студента _______________ Підпис викладача ._____________

8.6. Контрольні питання

Що називається органічними в'яжучими речовинами, і чим вони відрізняються від неорганічних в'яжучих речовин?

На які марки поділяють органічні в'яжучі речовини?

Де застосовують органічні в'яжучі речовини?

Яку марку бітумів необхідно застосувати для асфальтових розчинів, призначених для покриття тротуарів в холодному, помірному і жаркому кліматі?

Завдання: Підібрати склад гідроізоляційної мастики з температурою розм'якшення Т = 40 о С, на основі двох марок бітумів з температурою розм'якшення Т1 = 50 о С і Т2 = 25 о С.

Перед початком робіт

Уважно оглянути робоче місце і привести його в порядок.

Приготувати до роботи обладнання і переконатися в його справності.

Під час роботи

Утримувати робоче помста в чистоті і порядку.

Не допускати захаращення робочого місце, проходів в лабораторії.

Стежити за справним станом устаткування і правильної його експлуатацією.

Виконувати тільки ту роботу, яка доручена викладачем, за умови, що безпечні способи її виконання добре відомі. У сумнівних випадках звертатися до викладача.

Не проводити ніяких робіт, пов'язаних з ремонтом електрообладнання.

Перед запуском обладнання попередити інших осіб, які беруть участь в роботі.

Після закінчення роботи

Привести в порядок робоче місце.
