45 - 860Mhz tv antenna catv signal amplifier amp booster splitter cth-28967
Непоганий підсилювач для кабельного та цифрового телебачення з регульованим коефіцієнтом посилення.
Зроблено солідно але не герметічно.Поетому і призначений для установки всередині помещенія.Кроме того вбудований розгалужувач сигналу на два направленія.Что корисно для кабельного телебачення з великою кількістю точок підключення.

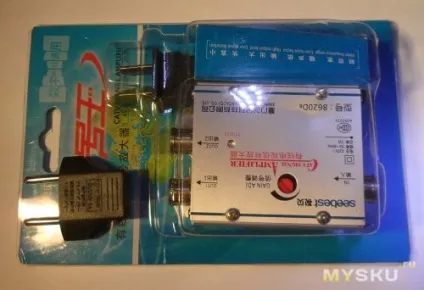

Прийшов в блістерній упаковці з перехідником в комплекті.

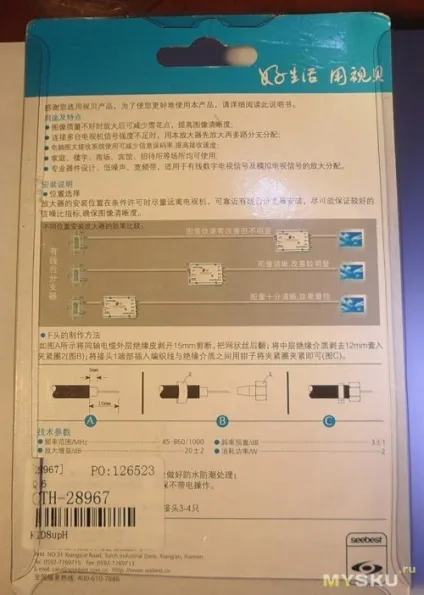

На зворотному боці інструкція і характеристики на китайському.

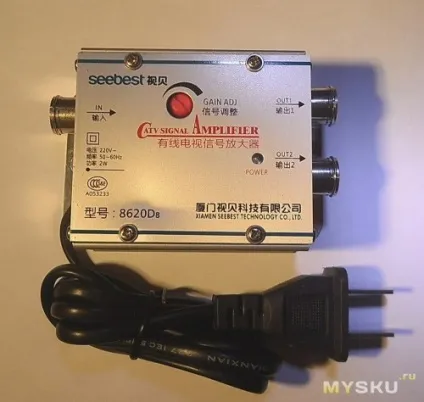

Ось так він виглядає.

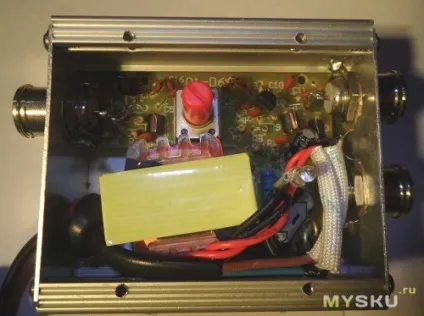

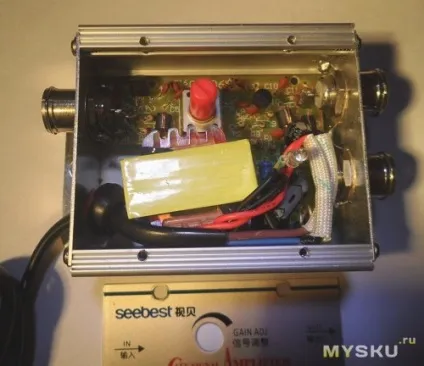

А це його начинка.

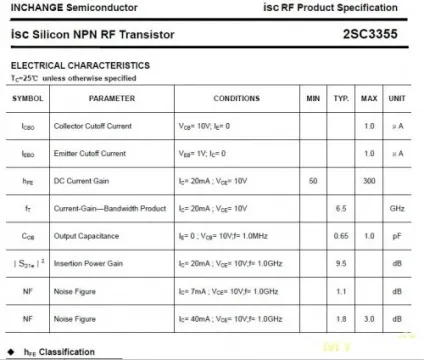

Підсилювач містить два широкосмугових каскаду підсилення на транзисторах VT1 і VT2.Пріменени хороші СВЧ транзистори 2SC3355 фірми Semeconductor з граничною частотою 6,5 гігагерца.
Подібна схемотехніка властива більшості інших підсилювачів.
Незначні відмінності найчастіше знаходяться в другому каскаді, який може бути забезпечений різними ланцюгами частотної корекції, мати різну глибину ООС і, відповідно коефіцієнт посилення.
При максимальних значеннях коефіцієнта посилення КУ важко забезпечити стійкість підсилювачів, тому в ряді моделей він обмежений значеннями до 10. 30 дБ, що в багатьох випадках цілком достаточно.У даного підсилювача 20 децибел.
Всупереч поширеній думці, слід зазначити, що коефіцієнт посилення можна вважати головним параметром антенного підсилювача. Адже самі телевізори мають досить великим запасом власного посилення, т. Е. Мають високу чутливість, обмежену посиленням. Дещо гірше у них чутливість, обмежена синхронізацією. І нарешті, найбільш низька - чутливість, обмежена шумами.
Отже, чинником, що визначає дальній прийом, слід прийняти рівень власних шумів електронного тракту, а не коефіцієнт посилення. Іншими словами, обмеження можливості прийому в першу чергу настає через вплив шумових перешкод, а не через нестачу посилення сігнала.Антенний підсилювач повинен збільшувати відношення сигнал / шум, а для цього слід посилювати сигнал, а не шум. Але будь-який електронний підсилювач неминуче має власні шуми, які посилюються разом з корисним сигналом і погіршують відношення сигнал / шум. Тому найважливішим параметром антенного підсилювача слід вважати його коефіцієнт шуму КШ. Якщо він недостатньо малий, то підвищення коефіцієнта посилення марно, так як
і сигнал, і шум посилюються в рівній мірі і їх стосується не улучшается.пріведенний коефіцієнт шуму підсилювального тракту не залежить від числа каскадів і загального коефіцієнта посилення, а дорівнює лише коефіцієнту шуму першого транзістора.Для транзистора 2SC3355
коефіцієнт шуму становить 1,1-1,8 дб, що дуже навіть непогано.

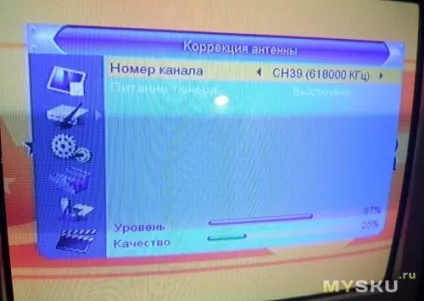

Зняти частотну характеристику підсилювача не вдалося через несправність датчика АЧХ Х1-50.Так що всі випробування проводилися на кабельному і цифровому ефірному телевіденіі.На кабельному особливого ефекту не проявілось.Сігнал у мене досить сільний.Слегка збільшилася контрасность і додаткових видимих шумів не проявилося. на ефірному цифровому ефект перевершив всі ожіданія.Пріем йшов на кімнатну антену ДМВ.Я поставив її на підлогу і повернув так, що никаго сигналу зображення і звуку не било.Вот рівні по ДВБ-Т тюнера.

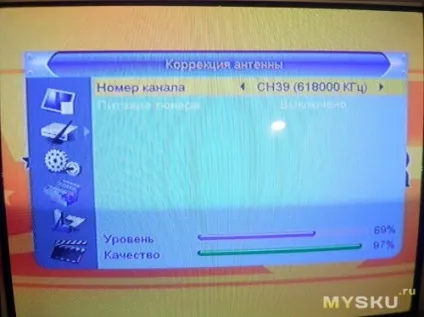

Після підключення підсилювача до входу тюнера з'явився наступний рівень.
Ну і відповідно всі канали стали стали йти отменно.я і брав його для дачі, де сигнал ефірного цифрового телебачення досить слабкий.
Прямо скажемо хороший усілітель.Советую брати.
Планую купити +122 Додати в обране Огляд сподобався +66 +148
Повірив цьому проплачені бонусами TD огляду, купив відразу два в подарунок. Саме ці, саме те ж саме всередині. Тільки що прийшли. Ці два шматка дерь ... дюралюмінію.
НІ В ЯКОМУ РАЗІ НЕ БЕРІТЬ!
Перший з двох прийшов не просто мертвим, всередині через вкрай щільного, але неякісного монтажу пьним в мотлох китайцем, були перекручені між собою контакти харчування. Вони ж були закорочені прямо на вихід. Від пожежі вас врятує тільки алюмінієвий корпус. Коли виправив цю проблему, з'ясував, що вихід коротить на землю. Природно, вихідний транзистор теж помер.
Другий підсилювач виявився таки робочим, однак через грубі помилки в схемотехніці, збірки і деталей низької якості він дійсно є не підсилювачем, а справжнісіньким «ослабітель» (дільником) сигналу. При максимально викручені регуляторі, видає на кілька відсотків більше СЛАБКИЙ по амплітуді сигнал, ніж на вході. При цьому в сигналі з'являються власні шуми підсилювача і наведення трансформаторного блоку живлення. Для точності вимірювань виключив всі кабелі, з'єднував з обладнанням безпосередньо через перехідники. Прибираємо коробочку - сигнал хороший, встромляємо через коробочку - трохи менше хороший сигнал і зниження критерію «якість» в цифрових приймачах DVB-T (2), бонусом отримуємо ще одну зайняту розетку і зайві втрати 2 Вт електрики). Така картина спостерігалася на всьому спектрі частот мовлення ТБ. Залежно від діапазону, на якому у Вас йде прийом, ефект буде або ніякої, або негативний. Це не підсилювач, це пародія на кволий повторювач з перехідником на виході.
Можна брати тільки якщо Вам потрібен маленький корпус, три антенних роз'єму типу «мама», шнурок під китайські розетки, трансформатор і трошки непридатних радіодеталей. Спаяти на базі цього непорозуміння свій підсилювач цілком реально. Використовувати це чудо відразу після покупки можна тільки для розлучення собі подібних лохів, які попалися на вірі в китайське чудо і заробітку бонусів.
