3D-2d уроки - нарізка креслень

Від нарізки креслень залежить не мало. Тому важливо не тільки знайти якісний креслення, а й «грамотно» його порізати, якщо так можна висловитися.

Отже, сьогодні поговоримо про те як можна розрізати креслення.

Нічого не скажеш, приступимо відразу до справи мабуть. Йдемо в мережу і шукаємо потрібний нам креслення, чим більше його дозвіл тим краще, бо видно лінії краще, що дуже позитивно позначиться на моделюванні.

Особисто я, для нарізки, використовую програмне забезпечення від ADOBE -PHOTOSHOP. Але ви можете використовувати будь-який софт, який підтримує функцію обрізки (Crop), наприклад в пакет ACD Systems (ACDSEE) входить програма FOTOEDIT, де так само можна обрізати. У будь-якому випадку в моєму прикладі я використовую Photoshop, як говорилося раніше.

Отже, відкриваємо Photoshop, і заганяємо в нього наш креслення і, перше, що я роблю зазвичай, якщо лінії не є чіткими -я відновлюю чіткість ліній. Роблю я це просто -натиснути комбінацію клавіш crtl + L, тим самим викликавши меню редагування рівнів кольоровості зображення (LEVELS)

РІС 1 І домагаюся «чистоти» лінії і фону. Як правило, достатньо відновити тільки чорні точки і середні, їм відповідають відповідні движки показані на рис. 1

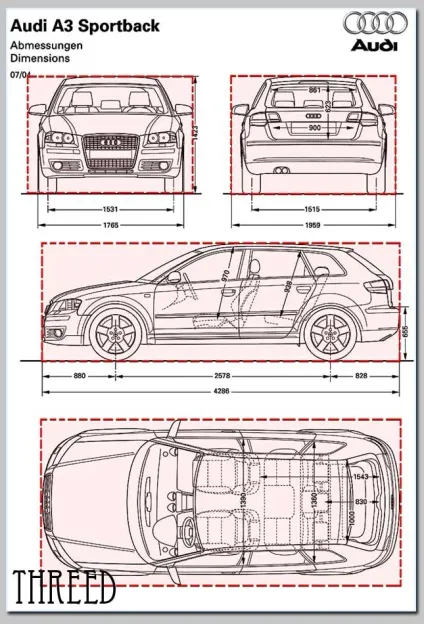

Далі, власне, починається сама обрезкаJ Тисну на клавіатурі кнопку C, тим самим вибираю інструмент обрізки-crop, його можна вибрати і з головною палітри -значок. Обрізаю по бічні дзеркала, якщо такі присутні, на вигляді спереду, на вигляді з боку ріжу по крайніх точках бампера і даху, а на вигляді зверху ріжу по дзеркалах і по бамперу-Рис.2

РАДА: щоб домогтися найбільш точних результатів, то різати креслення краще відразу «по двоє», тобто якщо дозволяє зробити це креслення, різати відразу два види, наприклад, якщо у вас креслення такого ж виду як у мене, де вид спереду і вигляд ззаду парні, то і різати їх потрібно відразу по двоє, а потім розділити.

Таким чином я нарізаю креслення. Але це ще не все. Тепер потрібно підігнати під розмір кожну з отриманих частин. Робиться це в такий спосіб. відкриваємо все 4 одержані креслення і дивимося їх розмір (IMAGE> Image size), потрібно так щоб збігалися всі розміри. Наприклад вид спереду повинен бути рівний увазі ззаду, а вид збоку по довжині повинен рівнятися увазі зверху, в той час як види збоку має дорівнювати по висоті видам ззаду і спереду, а ширина виду зверху, повинна рівнятися ширині виду спереду і, відповідно ззаду. Таким чином отримуємо:

Вид FRONT WIDTH = 322 HEIGHT = 230

Вид BACK WIDTH = 322 HEIGHT = 230

Вид SIDE WIDTH = 700 HEIGHT = 230

Вид TOP WIDTH = 700 HEIGHT = 322

От і все. Креслення порізані і готові до моделірованіюJ. Результат уроку в архіві
