Почнемо з теорії

Що таке ультразвуковий очищувач?

Ультразвукові очисники, іноді помилково звані надзвуковими очисниками, мають робочу частоту 20-40 кГц, і використовуються для очищення ювелірних прикрас, лінз і інших оптичних елементів, годин, стоматологічних, хірургічних і промислових інструментів, а також регуляторів для дайвінгу та промислових запчастин. Ультразвуковий очищувач працює завдяки енергії, що виділяється при схлопуванні мільйонів мікроскопічних кавітаційних бульбашок поблизу забрудненої поверхні. При схлопуванні кавітаційних бульбашок утворюється ударна хвиля, спрямована на забруднену поверхню.

Як працюють ультразвукові очисники?

Ультразвукові очисники використовуються в тих випадках, коли мікроскопічні частинки забруднення неможливо видалити іншими способами. Пам'ятайте, що ультразвукові очисники використовуються не для очищення забруднених предметів, а для видалення мікроскопічних часток бруду, які неможливо видалити іншими способами. Спершу предмет слід очистити, і тільки після цього буде можливе застосування ультразвукового очищувача.
Наприклад, очищення ювелірних виробів ультразвуковим очищувачем відбувається завдяки утворенню пустот, що виникають при формуванні та подальшому схлопуванні мікроскопічних бульбашок з повітрям в очисному розчині. Постійно утворюються і колапсуючу бульбашки служать миючим засобом, який очищає як відкриті, так і важкодоступні місця поверхні, покритої розчином для чищення. З підвищенням частоти бульбашки повітря утворюються швидше, через що енергія, що виділяється при схлопуванні бульбашок, знижується. Це утворює ідеальні умови для видалення невеликих частинок забруднення без ушкодження самого об'єкта.
Бульбашки утворюються зважаючи на розповсюдження в рідини ультразвукових хвиль, що мають високу інтенсивність і частоту. Очищувач ювелірних виробів складається з невеликої ємності, в яку налито очищуючий розчин, перетворювача електричної енергії в механічну, і ультразвукового генератора, випромінюючого сигнал високої частоти.

Які переваги ультразвукових очищувачів?
Ультразвукове очищення має безліч переваг, серед яких швидкість, стабільність і точність.

Швидкість забезпечується за рахунок того, що при ультразвукової очищенні відсутня необхідність розбирати вироби перед очищенням. Це особливо актуально для великих ювелірних виробів. Завдяки тому, що вироби не потрібно розбирати, очищення займає значно менший час, оскільки не потрібно додаткового праці, не кажучи вже про економію коштів.

Точність - ще одна важлива перевага. Ультразвукове очищення дозволяє видалити забруднення навіть з невеликих тріщин і відколів. Після подібної очищення прикраси виглядають краще, ніж будь-коли, і, крім самого прикраси, також очищається оправа і складові частини.
Заключне перевага - це стабільність. Ультразвукові очисники забезпечують чудовий рівень зняття забруднення без збоїв. Вони справляються з предметами різних форм і розмірів.

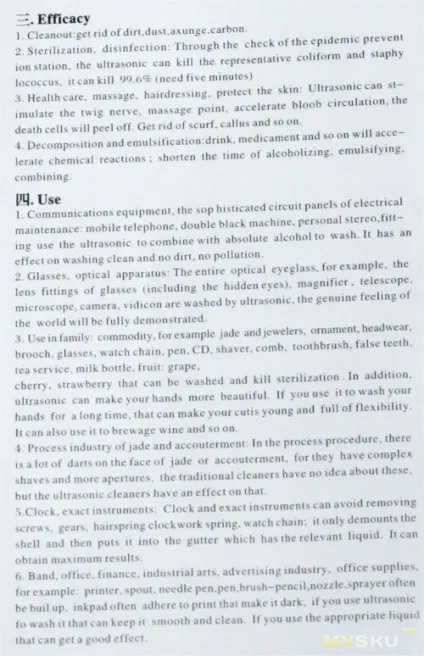

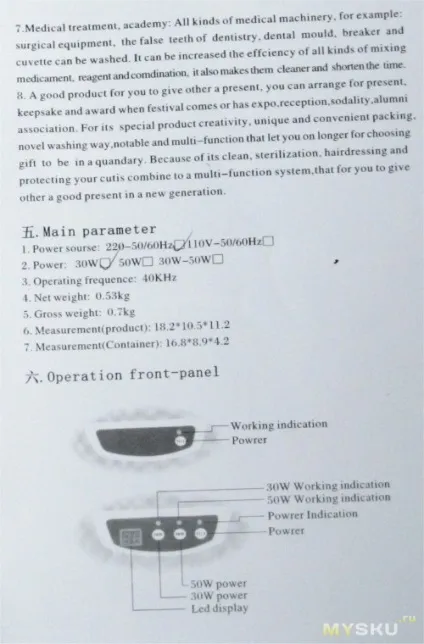

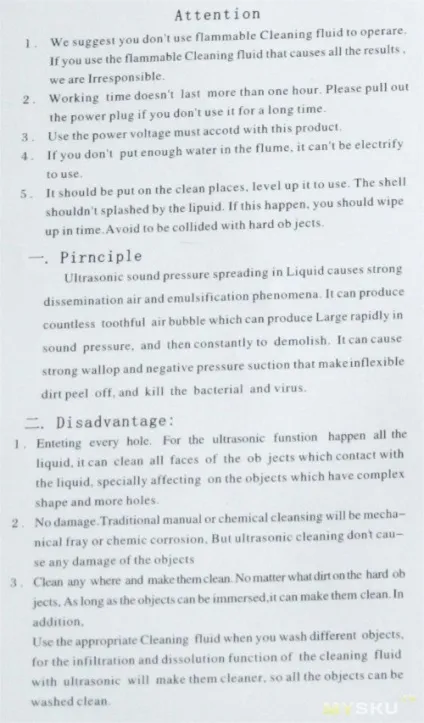

збільшені фрагменти англомовної інструкції

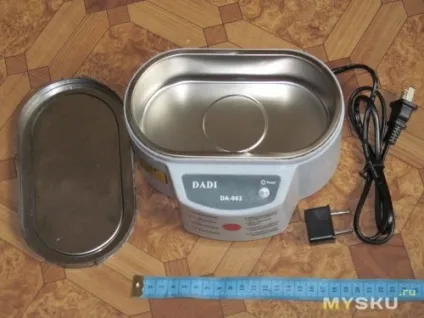

Дістаємо ванночку з коробки:

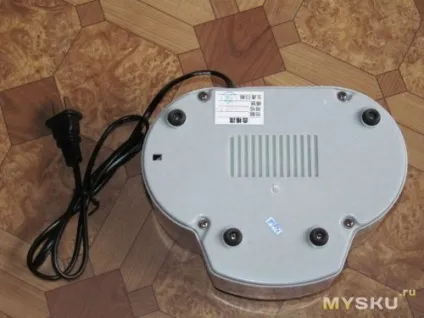

Розмір пристрою досить значний: 18х10х11 см. Ванна і кришка зроблена з нержавіючої сталі, корпус пристрою з блискучого пластика. З органів управління присутній одна кнопка включення / вимикання і червоний світлодіод - індикатор роботи. перевертаємо:Днище корпусу кріпиться 4 гвинтами, до нього прикручені. а не приклеєні 4 гумові ніжки.

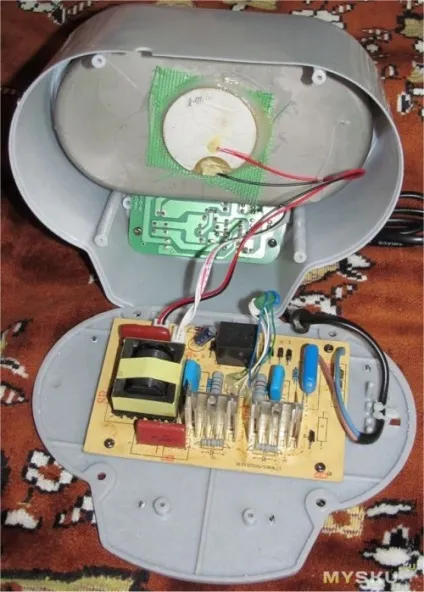

розбираємо:Всередині знаходиться основна плата, плата управління і пьезоізлучатель. Розглянемо все поотдельности:

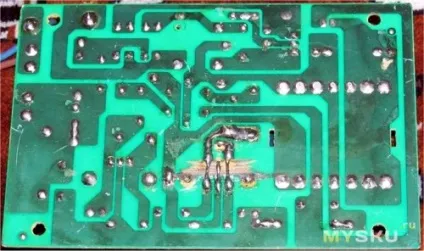

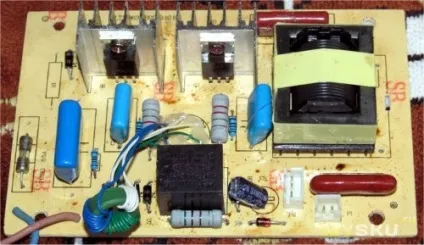

Основна плата:Вона містить двонапівперіодний випрямляч без згладжують конденсаторів, ВЧ генераратор на 2 потужних транзисторах зі зворотним зв'язком на феритових кільцях, і ВЧ трансформатор живить випромінювач. Як видно з фото, плата ремонтна, мабуть вийшов з ладу один з транзисторів, що призвело до «випаровуванню» друкованих доріжок. Також необхідно зауважити, що плата не відмита від флюсу, що теж недобре.
Плата керування :Ця плата крім кнопки і світлодіоди містить параметричний таймер на RC-ланцюжку, а в якості вимірювального елемента мікросхему CD4011 представляє з себе 4 елементи 2І-НЕ. Зауважу, що ця плата відмита від флюсу.

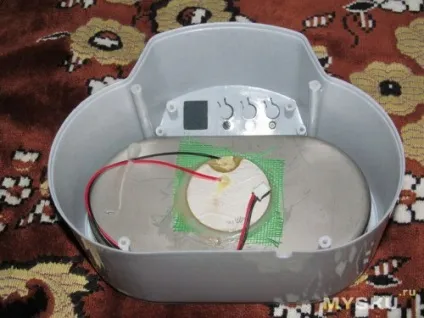

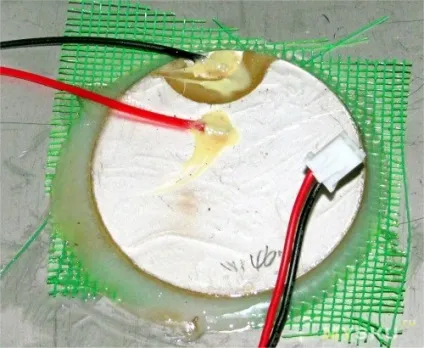

пьезоізлучатель:Випромінювач має 5 см в діаметрі, приклеєний еластичним клеєм, що нагадує силікон.

Перейдемо до випробувань:

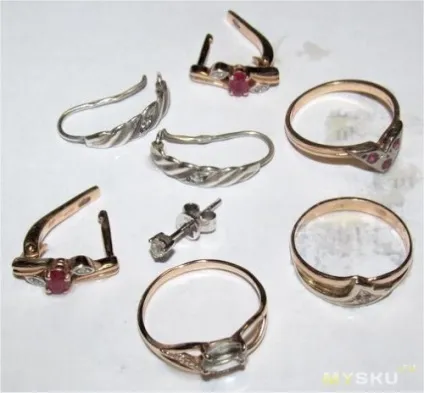

Тест №1 (вода і кільця з сережками), фото піддослідних зразків до миття:

Процес миття, прошу звернути увагу, що це не дим:

Не лякайтеся, звук насправді не такий страшний, він нагадує тріск, а не ось це «дрінчаніе». В процесі миття я для інтересу спробував капнути засіб для миття посуду, але нічого не відбулося :)
Фото кілець після лазні:

Висновки: Кільця стали трохи світліше, але головне зникла бруд з дрібних пазух, куди і щіткою щось не залізеш.

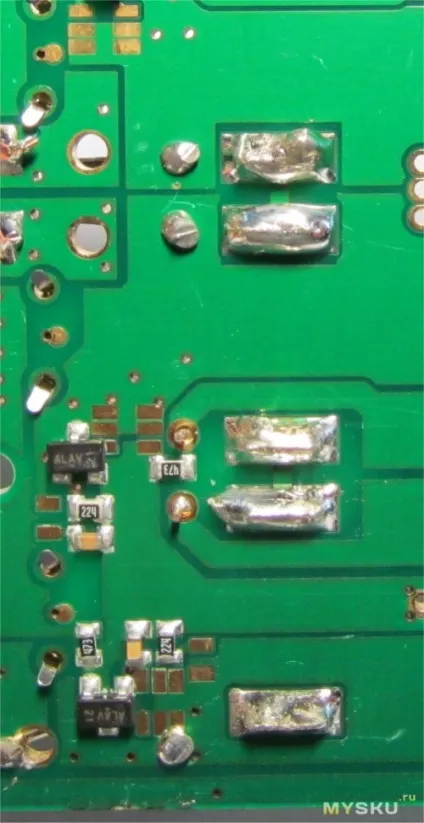

Фото тих же ділянок плати після миття:

Висновок: Мив всього 3 хвилини і залишки флюсу практично відмилися. Працює.

Ось і кінець даного огляду, резюмуючи скажу, що я дуже радий цій ванні, вона дійсно працює! За ціною в 22 долара думаю нереально купити щось подібне в звичайних магазинах.

Дякую за увагу, сподіваюся огляд був цікавий і буде корисний. Успіхів!
