3 Схеми електростимуляторів росту м’язів

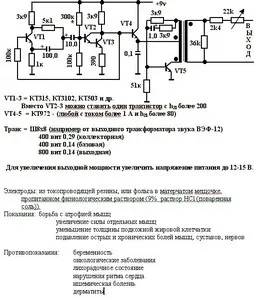

Це пристрій (рис. 1) призначений для масажу ослаблих після хвороби м'язів, а також служить для гімнастики м'язів і шкіри.
Трансформатор Тр (накальний) - 6,3 В / 127 В. Електроди змонтовані на пластмасовій трубці (рис. 2). На її кінцях намотаний провід - без ізоляції (по 10 витків). Поверх дроти укладаються дві стрічки металевої фольги на відстані 25 мм. В процесі електризації беруться за обкладки з фольги.
Схема складається з двох мультивибраторов (D1, D2) і одного одновібратора (D3). Перший мультивибратор (D1) видає імпульси тривалістю десятки секунд, що задають час стимуляції / релаксації. Цей сигнал управляє роботою другого мультивібратора (D2), який виробляє робочу частоту приладу. Робоча частота регулюється в межах від 5 до 50..100 Гц. Висока частота впливає на поверхневу мускулатуру, а низька - на глибинну. Одновібратор D3 запускається по спаду імпульсів, що виробляються генератором робочої частоти D2 і задає тривалість високовольтного стимулюючого імпульсу. Тривалість імпульсу регулюється в межах від 100 до 500 мкс. Тривалість імпульсу визначає силу впливу. Вихідний каскад на комплементарном емітерной повторителе на транзисторах КТ815 і КТ502 видає потужні імпульси на підвищувальний трансформатор T1. Транзистори практично не гріються і не потребують теплоотводе. Як трансформатора без переробки використаний мережевий трансформатор від ч / б телевізора "Юність-405" (406). Допускається використовувати будь-який мережевий трансформатор на 12 В потужністю близько 20 Вт. Велика потужність трансформатора дозволила підключити до нього 4 робочих електрода (плюс 2 "загальних"), Напруга між електродами вирівнюється послідовно включеними резисторами. Одновібратор D3 з вихідним повторителем і підключеної навантаженням схильний до самозбудження через наведень потужних імпульсів на времязадающіе ланцюга. Для усунення цього ефекту служить резистор 27 Ом в ланцюзі бази емітерного повторювача, а також конденсатор 2200 мкФ по ланцюгу харчування, який необхідно приєднати безпосередньо до висновків емітерного повторювача. Налаштування. Відключити трансформатор, перевірити роботу спочатку мільтівібратора D1, потім D2. Hа виході D2 повинні бути присутніми імпульси частотою 5..50 Гц протягом кілька десятків секунд, потім пауза, і т.д. Після цього слід перевірити одновибратор D3. Він повинен стійко формувати імпульси заданої тривалості (100-500 мкс). Слід перевірити стійку роботу вузлів (D1-D3) при всіх, в т.ч. крайніх положеннях змінних резисторів. Тепер можна підключити трансформатор і перевірити роботу емітерного повторювача, напруга в імпульсі на його виході не повинно бути менше 10 В, якщо менше - транзистор КТ815 з дуже маленьким коефіцієнтом посилення. Hапоследок слід перевірити стійкість роботи (відсутність самозбудження) при роботі на навантаження (резистор 5 Ком) і при короткому замиканні у вторинній обмотці (короткочасно, а то може згоріти КТ815 від перегріву). Імпульсна напруга на виході трансформатора без навантаження має бути близько 150 В, під навантаженням - 90..100 В. Електроди. З чого зробити хороші електроди - не знаю. Я в поспіху зробив з жерсті, але це погано. Справа в тому, що матеріал електродів під дією струму буде проникати в організм, крім того, добре б, щоб електроди були м'якими. Електроди 1 (4 шт) я зробив розміром
5х5 см, електроди 2 (2 шт.) Побільше -
6х8 см. Випробування. Спочатку про безпеку. Підвищує обмотку ні в якому разі не слід поєднувати з ланцюгами пристрою, тобто вона повинна бути гальванічно розв'язана від приладу. Слід визначити заземлені предмети, що знаходяться в межах досяжності і видалити їх або хоча б запам'ятати, щоб випадково не торкнутися. Блок живлення 12 В повинен бути стабілізованою і не дуже потужним (не більше 1 А), з перевіреною ізоляцією. Спочатку слід встановити мінімальну частоту і тривалість імпульсу (наприклад, 5 Гц, 100 мкс), взяти 2 електрода (один з групи 1 і один з групи 2 - загальний). Невикористані електроди слід замінити між собою - це знизить вихідна напруга. Тепер можна закріпити електроди на тілі піддослідного і включити харчування. -) Зрозуміло, при випробуваннях електроди не повинні розташовуватися в районі грудної клітки. Краще на животі - там немає "небезпечних" органів, як серце, і при скороченні м'язів живота кінцівки не будуть зачіпатися, так що можна при потребі вимкнути девайс або зробити необхідні маніпуляції. Якщо «піддослідний після цього ще живий», то можна розімкнути замкнуті електроди і регулювати тривалість / частоту. Параметри струму при роботі, задіяні всі електроди: імпульсна напруга на підвищує обмотці T1 95 В імпульсна напруга на електродах (на тілі) 10 В імпульсний струм через один електрод (95-10) В / 3 кОм = 28 мА Hедостатки даної схеми: 1) формуються монополярні імпульси (типу 0 _ + _ 100 В_0_ + 100 В_.). Буржуї пишуть, що краще видавати біполярні імпульси (0 _ + _ 100 В_0_-100 В_0_ + 100В_.). Монополярні імпульси несиметрично впливають на м'язи. 2) Варіант з шістьма елекродамі (4 + 2) не кращий, хоча працює. Такого ніде немає - я сам придумав, мені було лінь робити другий канал, а по уму потрібно мінімум 2 канали. Цей девайс я зробив методом проб і експериментів (на собі), маючи тільки опис вихідних електричних параметрів, які нарив в інтернеті.
З привітом, Михайло Кофанов
