3 Простих способу як перевірити блок живлення комп’ютера

Не включається комп'ютер? У цьому матеріалі ви знайдете відповідь на питання: як перевірити блок живлення комп'ютера.

Тезове рішення цієї проблеми є в одній з наших минулих статей.

Ознайомившись і застосувавши наші рекомендації на практиці, ви прийшли до висновку, що, можливо, проблема криється в блоці живлення ПК.

3 Простих способу як перевірити блок живлення комп'ютера

Блок живлення (БП) - вторинне джерело живлення (первинним джерелом виступає розетка), мета якого полягає в перетворенні змінної напруги в постійне, а також забезпечення харчування комп'ютерних вузлів на заданому рівні.

Таким чином, БП виступає проміжною ланкою між електричною мережею і внутрішніми компонентами комп'ютера і відповідно від його справності і належного функціонування залежить працездатність інших компонентів.

Причини і ознаки несправності блоку живлення

Як правило, причинами через які БП виходять з ладу можуть бути:

низька якість напруги мережі (часті перепади напруги в мережі, а також його вихід за межі робочого діапазону БП);
низька якість компонент і виготовлення в цілому (даний пункт актуальний для дешевих БП);

Визначити вийшов з ладу БП або якась інша складова можна за такими ознаками:

після натискання на кнопку живлення системного блоку нічого не відбувається - немає світловий і звуковий індикації, що не обертаються вентилятори охолодження;
комп'ютер включається через раз;
операційна система не завантажується або завантажується, але через кілька секунд комп'ютер відключається, хоча є звукова і світлова індикація і працюють вентилятори;
підвищення температури в БП і системному блоці.

Перевірку БП можна виконати декількома способами. Про послідовність кожної з перевірок ми поговоримо нижче, а зараз лише обмежимося короткою інформацією для розуміння того, що ми будемо робити.

Суть першого способу полягає в перевірці подачі напруги і на цьому етапі ми виконуємо грубу перевірку - є напруга чи ні.

Другий спосіб полягає в перевірці вихідної напруги, ми вже згадували, що напруга повинна бути строго в певних межах і відхилення в будь-яку сторону неприпустимо.

Третій спосіб полягає у візуальному огляді БП на предмет наявності роздутих конденсаторів. Для зручності сприйняття алгоритм кожної з перевірок буде представлений у вигляді покрокової інструкції.

Перевірка подачі напруги блоком живлення

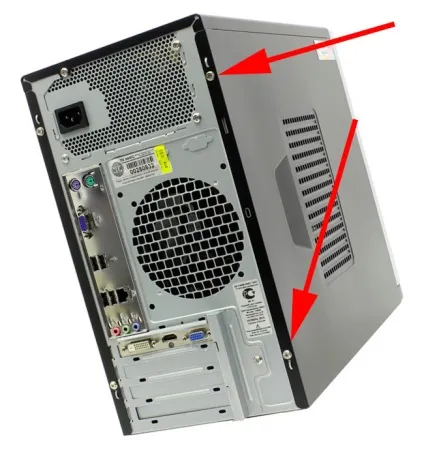

Крок 2. Відрити бічну кришку системного блоку.

Запам'ятайте або для зручності сфотографуйте, то яким чином Ви підключені харчування до кожної з компонент (материнська плата, жорсткий диск, оптичний привід, пр.) Після чого їх слід від'єднати від БП.

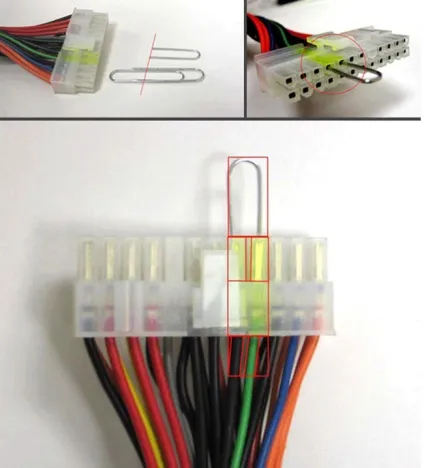

Крок 3. Знайти канцелярську скріпку. Скріпкою ми будемо замикати контакти на БП і якщо її під рукою не виявилося підійде дріт схожа зі скріпкою по довжині і діаметру. Після цього скріпку необхідно зігнути у вигляді латинської літери «U».

Крок 4. Знайти 20/24 контактний роз'єм живлення. Даний роз'єм дуже просто знайти - це джгут з 20 або 24 проводів відповідно, які йдуть від блоку живлення і підключалися до материнської плати ПК.

Крок 5. Знайти роз'єми зеленого і чорного дроту на коннекторе. В роз'єми, до яких підключені дані дроти, необхідно вставити скріпку. Скріпка повинна бути надійно зафіксована і мати контакт з відповідними роз'ємами.

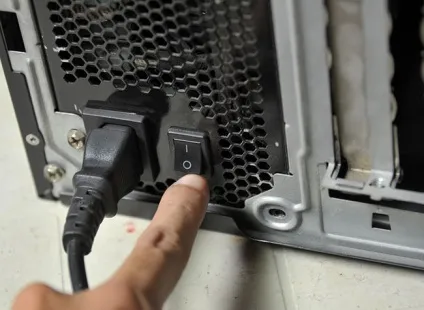

Крок 6. Включити блок живлення. Подаємо харчування на БП (не забудьте включити кнопку харчування на самому БП, якщо така була вимкнена на Кроці 1).

Крок 7. Перевірка працездатності вентилятора БП. Якщо пристрій робоче і проводить струм, то вентилятор, розташований в корпусі БП повинен обертатися при подачі напруги.

Якщо вентилятор не обертається виконайте перевірку контакту скріпки з зеленим і чорним роз'ємів 20/24 контактного роз'єму.

Як вже було сказано вище, дана перевірка не гарантує, що пристрій робоче. Дана перевірка дозволяє визначити, що блок живлення включається. Для більш точної діагностики необхідно провести наступний тест.

Перевірка правильної роботи блоку живлення

Крок 2. Відрити бічну кришку системника.

Крок 3. Знайти 20/24 контактний роз'єм живлення. Даний роз'єм дуже просто знайти через його більшого розміру - це джгут з 20 або 24 проводів відповідно, які йдуть від блоку живлення і підключалися до материнської плати ПК.

Крок 4. Знайти роз'єми чорного, червоного, жовтого, рожевого проводів на 20/24 контактному роз'ємі.

Крок 5. Здійснити навантаження БП. Надалі ми будемо проводити вимірювання вихідної напруги блоку харчування. У звичайному режимі БП працює під навантаженням, здійснюючи живлення материнської плати, жорстких дисків, оптичних приводів, вентиляторів.

Вимірювання вихідної напруги БП, який знаходиться не під навантаженням, може привести до досить високої похибки.

Зверніть увагу! Як навантаження може бути використаний зовнішній вентилятор на 12В, привід оптичних дисків або старий жорсткий диск, а також комбінації зазначених пристроїв.

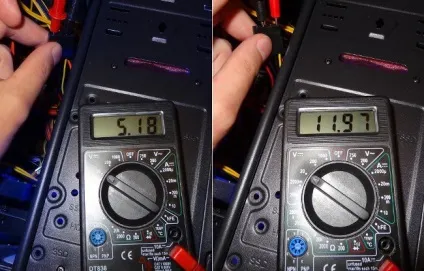

Крок 7. Взяти вольтметр і виміряти вихідну напругу БП. Вихідна напруга БП будемо вимірювати на парах проводів, зазначених в Кроці 3. Еталонне значення напруги для чорного і рожевого дроти становить - 3,3, чорного і червоного - 5В, чорного і жовтого - 12В.

Допускається відхилення зазначених значень в розмірі ± 5%. Таким чином, напруга:

3,3 повинно знаходитися в межах 3,14 - 3,47В;
5В має перебувати в межах 4,75 - 5,25В;
12В має перебувати в межах 11,4 - 12,6В.

Візуальний огляд блоку живлення

Крок 2. Відрити бічну кришку системного блоку.

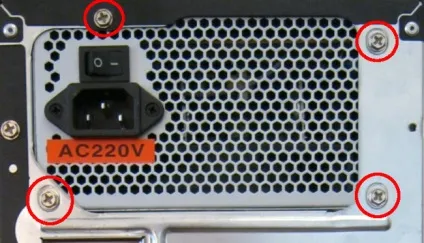

Крок 3. Завершити з'єднання блок живлення від системника. Для цього необхідно викрутити 4 гвинти, якими БП кріпиться до системного блоку.

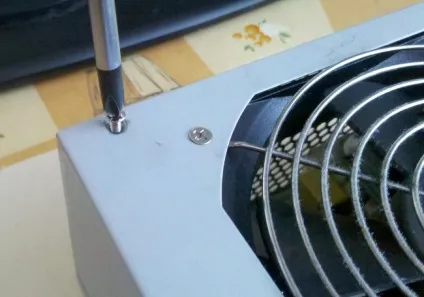

Крок 4. Розібрати БП. Для цього також необхідно викрутити 4 гвинти якими пов'язані 2 кришки блоку живлення, після чого їх необхідно роз'єднати.

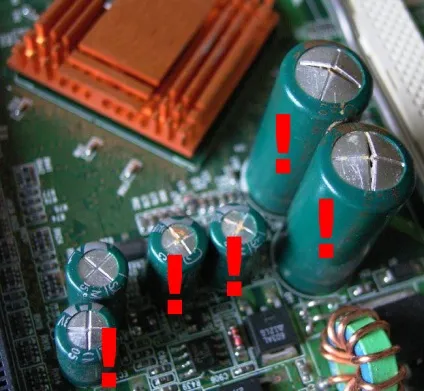

Крок 5. Виконати візуальний огляд блоку живлення. БП не повинен мати роздутих конденсаторів, пилу, а вентилятор повинен мати вільний хід.

Якщо в середині БП є пил її необхідно зібрати пилососом, роздуті конденсатори перепаять на нові того ж номіналу, а вентилятор змастити або встановити новий.
