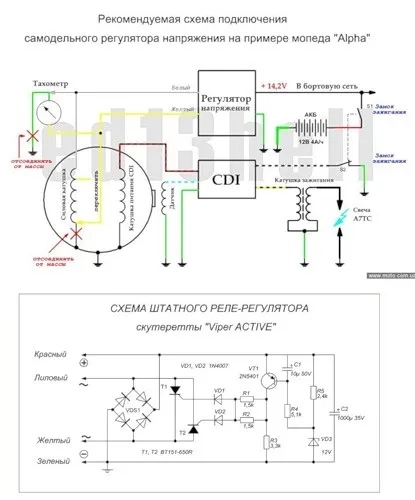

На малюнку однофазний випрямляч регулятор з мостовим випрямлячем. І трохи інший забарвленням проводів.
У трифазному варіанті - застосовується трифазний міст (з 6 діодів) і ще один (третій) тиристорний каскад.

(Для збільшення клікнути картинку).

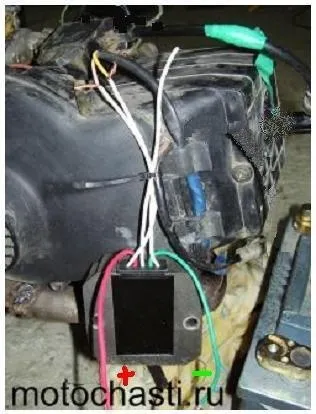

На першому малюнку вище однофазний - регулятор з двома проводами на вході.

При застосуванні трифазного випрямляча - регулятора з трьома білими (або жовтими) проводами на вході - один з трьох вхідних проводів нікуди не підключається і просто ізолюється. (Для роботи з однофазним (двохвивідною) генератором.)

Переробка генератора двигуна 139QMB.

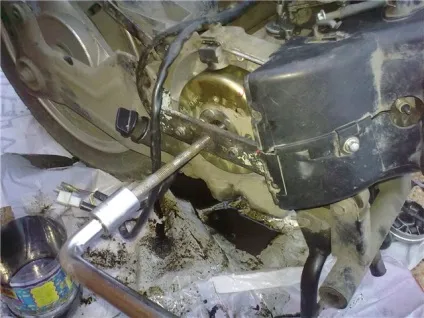

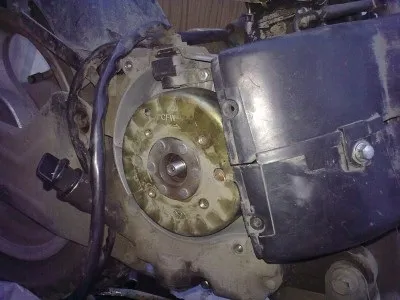

Повернемося до нашого плану. Першим пунктом у нас запрограмовано перепаювання генератора, так давайте ж займемося цим. Щоб дістатися до статора, необхідно зняти ротор. Для цього знімаємо його кожух (він з повітрозабірником), відкручуємо 4 болта на крильчатці, бачимо ось таку картину:

Відкручуємо гайку голівкою на 15 (на попередньому фото вона вже відкручу). Для цього доведеться зафіксувати ротор. Я накрутив знімач на один болт, упер його в картер і відкрутив гайку. Можна піти іншим шляхом - зафіксувати нерухому щоку варіатора, але я настійно не рекомендую - при надмірному зусиллі можете зламати колінвал. Отже, відкрутили гайку. Тепер найскладніше - зірвати ротор зі шпонки. для цього необхідний знімач.

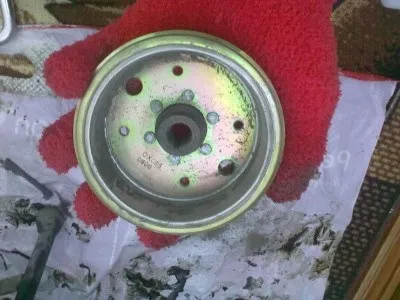

Відкручуємо знімач, знімаємо ротор з котушок статора:

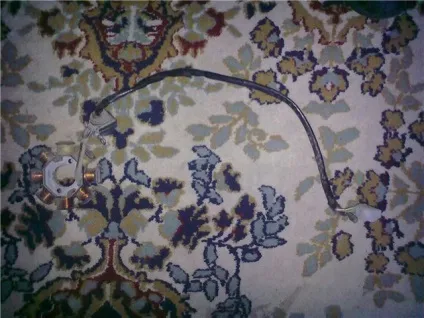

А ось власне і наш статор:

Відкручуємо його і індукційний датчик:

Як же нам бути з переробкою статора? Заглибимося в теорію. Існує кілька способів. У себе я використовував тільки силову обмотку, що є не найкращий варіант. Вигідніше використовувати так само і регулюючу, це дасть майже такий ефект, як перемотування генератора (при правильному перемотування отримаємо більшу напругу на холостих обертах, що забезпечить сталу зарядку акумулятора і живлення споживачів). Щоб задіяти регулюючу обмотку, нам потрібно буде зробити в такий спосіб:

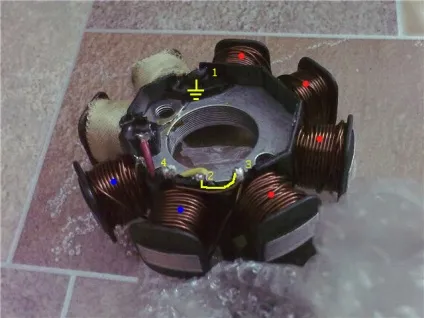

Червоними крапками позначені котушки силовий обмотки, синіми - котушки регулюючої обмотки. Контакти 2 і 3 з'єднані між собою металевою дужкою, яка позначена жовтою лінією. З'єднання силовий і регулюючої обмотки виконано в точці 3.
1). Відпаюємо жовтий провід від точки 2.
2). Відпаюємо провід силовий обмотки від точки 1, яка являє собою контакт маси (контакт залитий герметиком). До нього ж припаяний провід обмотки запалювання, тому треба уважно дивитися, щоб випадково не отпаять і його.
3). Припаюємо жовтий провід до проводу силової обмотки, який був відпаяні від контакту маси (1) на етапі 2. Ізолюємо з'єднання жовтого дроти й проведення силової обмотки щоб уникнути їх контакту з масою.
Таким чином у нас залишаться два дроти - білий (кінець регулюючої) та початок силової обмотки. Тепер ці обмотки з'єднані послідовно.
Що стосується перемотування генератора - це найскладніший, але найкращий варіант. Змотуються всі котушки крім високовольтних, і заново намотується вже одна обмотка на все котушки проводом з перетином в 1,5 рази більше штатного. Можете вибирати будь-який зручний вам спосіб. Продовжу описувати свій спосіб (з залученням лише силовий обмотки).

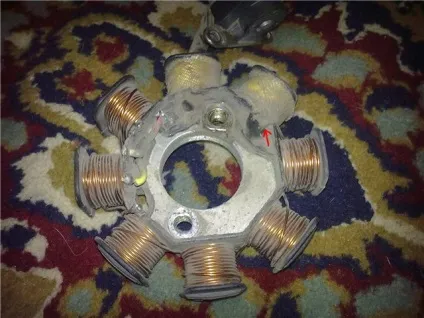

На статорі отпаиваем ось цей провід з котушки:

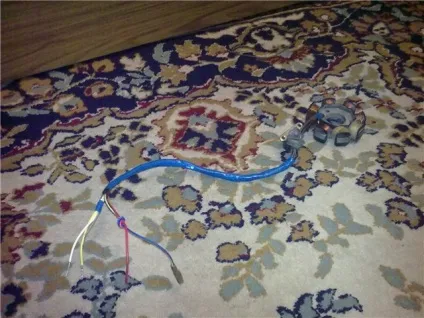

Після чого припаюємо до нього свій провід і виводимо разом з іншими проводами статора (не забудьте підібрати провід з достатнім перетином, нагадую - мінімум 2 кв. Мм):

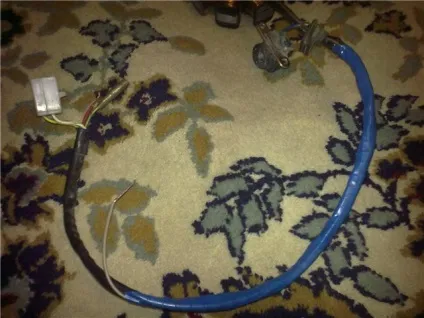

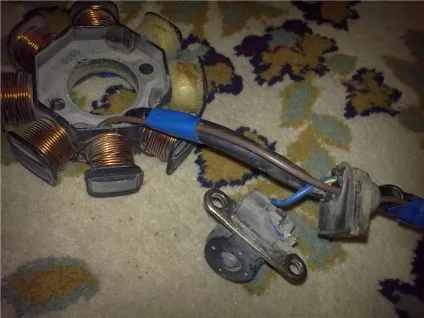

Сірий дріт - наш. Для зручності я розібрав фішку і вивів дроти разом з нашим, втім ви можете зробити по іншому, наприклад свій провід вживити в вільну комірку в фішці:

Все, роботи зі статором закінчені, ставимо його на місце в двигун. Чи не переплутайте яким боком ставите статор і індукційний датчик: статор - пайкою до себе, високовольної котушки зверху, датчик - округлою формою і власне датчиком вниз. Одягаємо ротор на місце. Слідкуйте, щоб нічого не потрапило в його магніти # 33; Одягаємо ротор точно по шпонке. Злегка обстукаєте його по колу і затягніть гайкою. Ставимо крильчатку і кожухи на місце. Вітаю, ми закінчили першу частину роботи.

чи можна перевести цей генерот Хайпера під регулятор трифазний, шунтирующего типу, потужність навантаження до 100 ват
заздалегідь дякую
і як саме перепоювати генер там 6 проводів на клеми

на скока зрозуміли маса вже виведена. відразу 6проводов з генера йде.
