2) Пряма геодезична задача

за координатами відрізка прямої (початку), його довжині і напрямку визначити координати кінця відрізка

Пряма геодезична задача застосовується при обчисленні координатних точок теодолітного ходу.

3) Поділ на місцевості лінії заданого ухилу

-обчислити позначку точки В: Н (В) = Н (А) + i * d.

-встановити нівелір таким чином, щоб окуляр перебував над т. (А).

-визначити висоту приладу від зрізу кілочка до візирної осі.

-встановити рейку в т. (В), підйомним гвинтом піднімати або опускати візирну вісь до відліку, рівного i.

-через однакові відстані забити кілки по лінії АВ, так, щоб відлік на кожному з них дорівнював i.

4) Відлік по вертикальному колу теодоліта 2Т30 при кл = + 2 ° 15', при кп = -2 ° 13'. Визначити мо (місце нуля) і вертикальний кут.

1) відлікового пристрою теодоліта 2Т30

При вимірюванні кутів проводять відлік по лімбу.

Кутова величина дуги, що відповідає одному поділу шкали лімба, називається ціною поділки лімба.

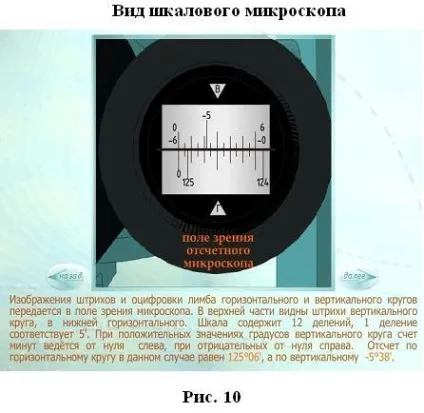

Відлік по лімбу проводиться щодо індексу, нанесеного на алидаду. Для оцінки часток розподілу лімба служать відлікові пристрої. В оптичних теодолітах як відлікового пристрою служить шкаловий мікроскоп.

У верхній частині видно штрихи вертикального кола, в нижній-горизонтального. Шкала містить 12 поділок, одну поділку - 5 хвилин. При позитивних значеннях градусів вертикального кола рахунок хвилин ведеться від нуля зліва.

2) Масштаби: чисельний, лінійний і поперечний. Точність масштабу.

Масштабом називається відношення довжини лінії на плані (карті) до довжини горизонтальної проекції відповідної лінії на місцевості.

Застосовується три типи масштабу: чисельний, лінійний і поперечний.

Чисельним масштабом називається масштаб, який виражається дробом, чисельник якого дорівнює одиниці, а знаменник показує, у скільки разів горизонтальне прокладення лінії місцевості зменшено при зображенні горизонтального прокладання лінії на плані або карті.

Лінійний масштаб - графік, (рис. 1) який є зображенням певної чисельного масштабу.

Підставою лінійного масштабу називається відрізок АВ лінійного масштабу (основна частка масштабу), що дорівнює зазвичай 2 см. Він переводиться в відповідну довжину на місцевості і підписується. Найменше розподіл підстави лінійного масштабу одно 1/10 підстави масштабу.

Поперечний масштаб - графік для максимально точного вимірювання і відкладання відстаней на топографічному плані (карті).

ОснованіеABнормального поперечного масштабу одно, як і в лінійному масштабі, також 2 см. Найменша розподіл підстави равноCD == 2мм.Наіменьшее розподіл поперечного масштабаравноcd = СД = АВ = 0,2мм.Расстояніе на місцевості, відповідне в даному масштабі 0,1 мм на плані або карті, називається точністю масштабу.
