14 Лабораторна робота №4 __________________________________________________________________

Визначення нормальної густоти цементного тесту

Нормальна густота цементного тіста визначається за допомогою приладу Віка. Прилад Віка (рис. 1) має циліндричний металевий стрижень 1. вільно переміщається в обоймі станини 2. Для закріплення стержня на необхідній висоті служить стопорний пристрій 3. Стрижень забезпечений покажчиком 4 для відліку переміщення його відносно шкали 5. прикріпленою до станини. Шкала має ціну поділки 1 мм.

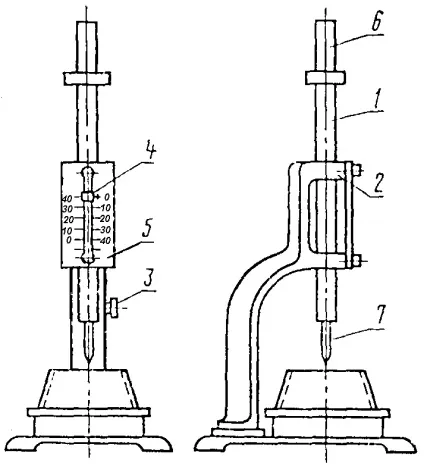

Мал. 1. Прилад Віка. 1 - циліндричний металевий стрижень; 2 - обойма ста-Ніни; 3 - стопорний пристрій; 4 - покажчик; 5 - шкала; 6 - товкач; 7 - голка

При визначенні нормальної густоти цементного тесту в нижню частину стрижня вставляють металевий циліндр-товкач 6.

При визначенні термінів схоплювання товкач замінюють голкою 7.

Розміри голки і маточки повинні відповідати зазначеним на рис. 2 і 3.

Мал. 2. Голка для приладу Віка Рис. 3. Товкач для приладу Віка

Маса рухомого стрижня приладу разом з товкачем повинна бути (300 2) м Перед початком випробування перевіряється вільне опускання рухомого стрижня приладу, положення стрілки, яка повинна стояти на нулі при зіткненні маточки зі скляною пластинкою. Кільце і платівка змащуються шаром машинного масла.

Береться 400 м випробуваного цементу, який висипається в попередньо протерту вологою тканиною сферичну металеву чашу (рис. 4). Потім в цементі робиться поглиблення, куди в один прийом вливається відміряна вода. Для першого пробного замішування береться 25-28% води від маси цементу.

Після заливки води перемішують і розтирають тісто лопаткою (рис. 5) у взаємно перпендикулярних напрямках, періодично повертаючи чашу на 90 °. Тривалість перемішування і розтирання з моменту замішування цементу водою 5 хвилин.

Після закінчення перемішування кільце (рис. 6) швидко наповнюють в один прийом цементним тестом і 5-6 разів струшують його, постукуючи пластинку про тверду основу. Поверхня тесту вирівнюють з краями кільця, зрізаючи надлишок тесту ножем, протертим вологою тканиною. Негайно після цього приводять товкач приладу в зіткнення з поверхнею тіста в центрі кільця і ​​закріплюють стрижень стопорним пристроєм, потім швидко звільняють його і надають маточці вільно занурюватися в тісто. Через 30 сек з моменту звільнення, стержня роблять відлік занурення за шкалою. Кільце з тестом при відліку не повинно піддаватися поштовхам. При невідповідною консистенцією цементного тесту змінюють кількість води і знову зачиняють тісто, домагаючись занурення маточки на потрібну глибину.

За нормальну густоту приймається така консистенція цементного тесту, при якій товкач не доходить до дна на 5-7 мм.

Нормальна густота цементного тіста характеризується кількістю води замішування, вираженим у відсотках від ваги цементу, і визначається з точністю до 0,25%.

Мал. 4. Чашка сферичної форми

Мал. 5. Лопатка для перемішування Рис. 6. Кільце до приладу Віка
