1 Зап ніж план відрізняється від карти

ГЕОДЕЗІЯ ШВИДКІ ВІДПОВІДІ

Відмінність плану від карти. 1) на планах зображуються невеликі ділянки місцевості, тому вони будуються у великих масштабах (наприклад, в 1 см - 5 м). Карти показують значно бульш території, їх масштаб дрібніше;

2) план зображує місцевість докладно, зберігаючи точні обриси зображуваних об'єктів, але тільки в зменшеному вигляді. Великий масштаб плану дозволяє відобразити на ньому практично всі об'єкти, що знаходяться на місцевості. На карту, що має дрібніший масштаб, всі об'єкти нанести не вдається, тому при створенні карт проводиться генералізація об'єктів. Точні обриси всіх об'єктів на карті також показати не можна, тому вони спотворюються в тій чи іншій мірі. Багато об'єктів на карті, на відміну від плану, зображуються внемасштабнимі умовними знаками;

3) при побудові плану кривизна земної поверхні не враховується, т. К. Зображується невелику ділянку місцевості. При побудові карти вона враховується завжди. Карти будують в певних картографічних проекціях;

4) на планах немає градусної мережі. На карту обов'язково наносять паралелі і меридіани;

5) на плані напрямок на північ вважається напрямом вгору, напрямок на південь - вниз, на захід - вліво, на схід - вправо (іноді на плані напрямок північ - південь показано стрілкою, яка не збігається з напрямком вгору - вниз). На картах напрямок північ - південь визначається по меридіанах, захід - схід - по паралелях.

2 Зап: Що називають дирекційний кутом

Осьової (середній) істинний меридіан зони часто приймають за основний напрямок. У цьому випадку положення лінії місцевості щодо осьового меридіана визначає кут орієнтування, званий дирекційний (рис. 16).

Дирекційний кут вимірюється від північного напрямку осьового меридіана в напрямку руху годинникової стрілки через схід, південь і захід. Отже, градусна величина дирекційного кута може мати будь-яке значення від 0 ° до 360 °.

3 Зап: Що називають румбом ліній

Румбом r в геодезії називається кут напрямку, що не перевищує 90 °, складений меридіаном і даним напрямком; Румб відраховується від найближчого напрямки (північного і південного) меридіана по ходу і проти ходу годинникової стрілки. Розрізняють румби географічні (відлічувані від географічного меридіана), магнітні (відлічувані від магнітного меридіана), а також румби, відлічувані від вертикальних кілометрових ліній. Для повної визначеності напрямку лінії кутова значення румба супроводжується вказівкою чверті горизонту, де лежить ця лінія (рис. 26).

Зв'язок між азимутами і румбами ясна з малюнка.

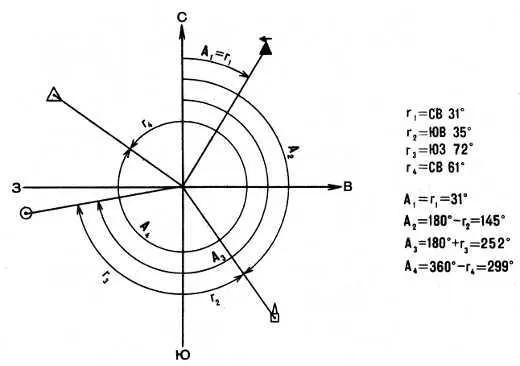

Мал. 26. Зв'язок румбів і азимутів напрямків

У практиці вимірювань необхідно для контролю проводити вимірювання кутів напрямку ліній в прямому і зворотному напрямках. Кути, виміряні в початковій точці лінії, називаються прямими, а кути, виміряні в протилежному напрямку (або в кінцевій точці лінії), зворотними.

4 Зап: Що називають горизонталлю

(Ізогіпс) - лінії, що з'єднують на місцевості точки, що лежать на одній висоті над рівнем моря або який-небудь основний площині, прийнятої за основу. Для зображення нерівностей горизонталями звичайно припускають січні горизонтальні площини одну над іншою, на однаковому вертикальному відстані, причому лінії перетину цих подумки проведених площин з поверхнею нерівностей і утворюють саме те, що називається горизонталями. На місцевості горизонталі позначаються за допомогою кіпрегеля і мензули або нівеліра.
