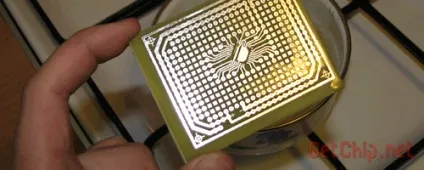

034-Лудить друкованої плати сплавом троянді

Витравивши і очистивши друковану плату від тонера її необхідно Полуда. Це потрібно зробити для того, щоб не дати міді доріжок окислюватися. На окислені доріжки неможливо щось нормально припаяти - припій НЕ буде приставати. Ще одна причина - поліпшення якості доріжок.
Лут не здатний дати ідеальної якості доріжки. З причини того, що тонер лягає не зовсім щільно - під час травлення можливі протруювання доріжок. В результаті на просвіт видно дірки в шарі міді. Особливо це позначається при травленні плати з тонким шаром міді. Ну і ще причина - луджена плата візуально стає більш привабливою (самому ставати приємно з нею працювати :)).

Лудити плату можна звичайним припоєм за допомогою паяльника. Для цього жало паяльника потрібно обгорнути опліткою і набравши в оплетку припою пройтися по доріжках плати, попередньо змочивши їх флюсом (спирто-каніфоллю наприклад). Такий метод має ряд недоліків: доріжки зайвий раз перегріваються; шар виходить нерівним (критично при використанні СМД компонентів); зовнішній вигляд такої плати залишає бажати кращого.

Альтернативою може служити лудіння сплавом Розі. Сплав Розі - це сплав різних металів (Олово 25% / Свинець 25% / Вісмут 50%), у якого температура плавлення всього лише 94 ° С. Сплав Роза плавитися в киплячій воді. Ось в ній ми і будемо лудити нашу плату.

Почнемо з матеріалів.

Нам знадобиться сплав Розе. Його можна знайти в радіомагазинах, на радіоринку або замовити по Інтернету (я так і роблю). Купувати багато не потрібно - витрачається він економічно (50ти грамів сплаву Вам вистачить надовго). Ще потрібно трохи харчової лимонної кислоти, вона буде виступати в якості знежирювачах-флюсу.

З інструментів потрібен:

Шматок нефольгірованного текстоліту (розміром приблизно з нашу плату) і гумовий шпатель. Гумовим шпателем ми будемо лудити плату. Дивно звучить? Зате зручно! Шпатель потрібно трохи підрізати, щоб він був меншого розміру - так зручніше.

Як потрібно лудити друковану плату сплавом Розі.

1 Наливаємо воду в емальовану або алюмінієву ємність. Дно ємності повинно бути плоским. Насипаємо чайну ложку лимонної кислоти. Доводимо воду до кипіння.

2 Далі кидаємо невеликий шматочок сплаву в воду. Багато не треба - достатньо однієї Таблетка :). Чекаємо, коли він розплавитися.

3 Після того як розплавився сплав, кидаємо плату. Доріжки плати, під дією лимонної кислоти, стануть рожевими і сплав легко до них пристає. За допомогою шпателя потрібно «вимазати» сплавом доріжки по обидва боки плати. Візьміть пінцет або ще що, щоб було зручніше крутити плату.

4 Далі під плату потрібно підкласти шматок текстоліту без фольги і шпателем ретельно «зчистити» надлишки сплаву з доріжок. Без підкладки текстоліту стертий сплав буде прилипати на нижній шар (якщо плата одностороння підкладку можна і не класти).

5 Виймаємо плату, промиваємо водою, протираємо хусточкою - готово!

Наостанок - порівняння доріжок «на просвіт» до і після лудіння.

Видно, що після лудіння доріжки стали набагато краще, «дірок» стало менше.
Поліпшилася естетика плати, паяти на ній буде в задоволення.

P.S.
Ще для лудіння плат застосовують сплав Вуда. Але я не рекомендую Вам його використовувати. По-перше температура плавлення у нього нижче, а по-друге, він шкідливіше.
