Звуковий дублер поворотів - своїми руками, схема-авто - вироби для авто своїми руками
Під час руху автомобіля в щільному дорожньому потоці і при здійсненні водієм різних маневрів покажчики поворотів мають важливе значення. Багато починаючі водії часто просто губляться, забуваючи про те, що після завершення чергового маневру необхідно вимкнути поворотник. Цим самим вони (неусвідомлено) провокують інших учасників руху.
Запобігти подібне непорозуміння і покликаний саморобний звуковий дублер поворотів, який, до речі сказати, можна зібрати всього-на-всього ... за 10 хвилин. І тут важливою підмогою автолюбителю буде мікросхема К561ЛН2. Її основні відмінності - мале споживання потужності і гарну швидкодію.
Відразу потрібно обмовитися, чому в даному випадку мною ні задіяний стандартний бузер, що містить в собі вбудований генератор. Просто у нього не дуже приємний тон звучання. Тому спершу бажано підключити бузер до входу низькочастотного генератора, потім підібрати ручкою настройки на виході відповідне звучання. І тільки після цього пускати звук через мікросхему.

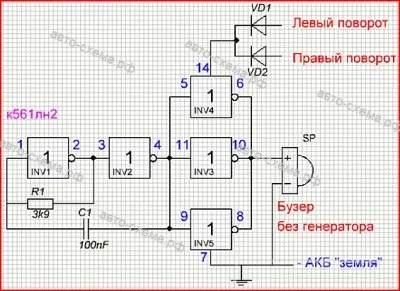

Схема пристрою складається з двох окремих частин.
Генератор містить в собі два логічних елемента, а також невелику времязадающей електроланцюг.
До складу підсилювача входять три запараллеленних між собою логічних елемента. Подібне з'єднання помітно підвищує силу комутованого струму. Підсилювач дає можливість стійкої роботи генератора мікросхеми з навантаженнями типу «бузер».

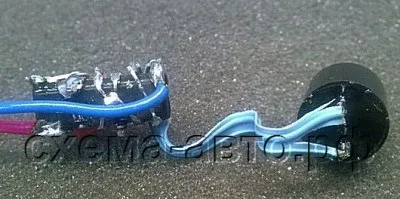

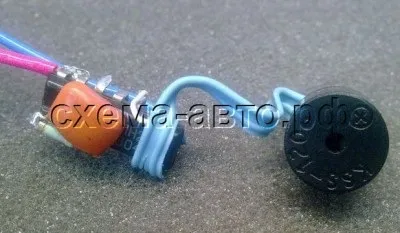

Монтаж і підключення пристрою.
Негативний полюс (мінус) кріпиться, як зазвичай, до «масі» автомобіля. Позитивний полюс (плюс), за посередництвом «розв'язують» діодів, береться від кнопки аварійної зупинки.
Щоб розібратися, яка з клем цієї кнопки якого поворотник відповідає, потрібно скористатися мультиметром, включеним на завмер постійної напруги. Потім, включивши поворотник (наприклад, лівий), переконатися, що на одній з клем періодично з'являється і зникає напруга +12 вольт. Те ж саме зробити і з іншим поворотником.
