Зварювання металоконструкцій своїми руками зварні з’єднання

Щоб приступити до зварювання металоконструкції своїми руками, попередньо випробуйте свої можливості і навички. Всі зварювальні роботи, незалежно від складності, вимагають попередньої практики. Це необхідно, для того щоб зварювальні шви виходили рівними і якісними, а виготовляється металоконструкція надійної.

Перш ніж приступати до роботи, потрібно подбати про запобіжні заходи. Щоб захистити очі і тіло від випадкового потрапляння розплавлених шматочків металу, слід надіти захисний одяг і користуватися маскою.

процес тренування

В якості тренувального елемента можна використовувати будь-який непотрібний шматок заліза (обрізки металу або арматури).

1. Прищіпку заземлення закріплюють на робочому металевому елементі, вставляють електрод в електродотримач і включають зварювальний апарат.
2. Приблизно зі швидкістю 10 см в секунду потрібно пройтися електродом по металевій деталі, поки не з'явиться іскра.
3. Після появи іскри потрібно спробувати зачепити електродом метал і не поспішаючи відвести його (електрод) на кілька міліметрів вгору. У результаті повинна вийти зварювальний дуга, яку потрібно утримувати в процесі всієї роботи.
4. Зварювальний дуга плавить металеву деталь і стрижень електрода. Розплавленим металом за допомогою дуги заповнюють зварювальний шов.
5. Вимикають зварювальний апарат.
6. Утворився шлак на поверхні зварного шва оббивають молотком.

Якісний зварювальний шов, який необхідний для надійності будується металевої конструкції, повинен бути без дефектів, в числі яких можуть бути:

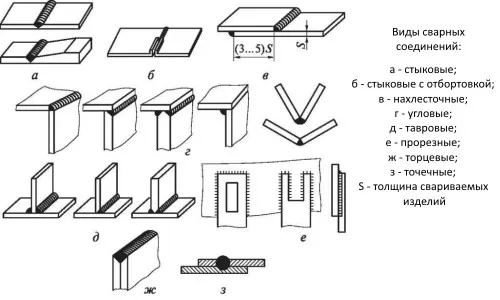

Зварні з'єднання металоконструкцій

Залежно від споруджуваної конструкції зварні з'єднання можуть бути:

1. Стикові. Такі сполуки мають на увазі з'єднання деталей, що зварюються, які знаходяться в одній площині. Поєднання виробляється з боку торців. Допускається одностороння проварка з підваркою кореня шва.
2. Кутові. З'єднання 2-х деталей, які знаходяться під кутом відносно один одного (буквою «Г»). Рекомендується двостороння проварка, якщо це з яких-небудь причин неможливо, зварювальний шов виконують з повним проплавлением.
3. Нахлесточного. Сполучаються елементи розташовуються паралельно, перекриваючи один одного.
4. Таврові. Торцева частина однієї деталі примикає до площини іншої (утворюється буква «Т»). Для надійності використовують металеву прокладку.
5. Торцеві. Сварка 2-х з'єднуються металевих елементів відбувається за місцем стикування їх бічних поверхонь.

Для зниження обсягу наплавления металу, який впливає на якість шва і забезпечує найменшу величину деформації, роблять Х-образну оброблення крайок.
