зварювальний випрямляч

Випрямляч змінного струму, однофазний або трифазний, є самим невибагливим, дешевим і надійним пристроєм для зварювання різноманітних металевих конструкцій. Він прекрасно працює на відкритому повітрі при дуже низьких і високих температурах і в умовах нестабільного вхідної напруги. Головним недоліком є велика вага зварювального випрямляча, який обумовлений його конструкцією. Але саморобні пристрої бездоганно виконують свої функції, а фабричні моделі беззмінно продовжують нести свою нелегку службу. Про них ми вдумливо і докладно розповімо.

Види зварювання і пристрій випрямляча

Існує маса новітніх методів з'єднання металів та їх сплавів, як правило, вони засновані на легких і надійних мобільних, інверторних, зварювальних апаратах. Ці вироби працюють на принципі випрямляча зварювального типу, але їх кінцеві характеристики, відрізняються від традиційних пристроїв. До відносно новим видам зварювання відносяться такі способи з'єднання металів:

Cварка методом MIG / MAG, яка працює на принципах зварювання металів в активній або захисному середовищі газу з напівавтоматичного подачею присадного дроту в зону плавлення;
зварювання методом TIG, де процес відбувається в захисному середовищі інертного газу, з використанням неплавких електродів і наплавлюваного смуги присадочного матеріалу;
зварювання методом ММА, де використовуються принципи інвертора в режимі постійного струму, але електроди, покриті і можлива зміна полярності.

Популярність високотехнологічних методів цілком з'ясовна, але не втрачає значення і використання старих методів зварювання металів. Причина полягає в передбачуваності параметрів, глибині провару і використанні доступних комплектуючих.

Основним недоліком методу зварювання, із застосуванням випрямляча, крім великої ваги, є його навантаження на живлять електромережі загального користування. Це вплив знижується за рахунок харчування через трифазне напругу 380 V, воно ж дозволяє перерозподілити навантаження у вторинному ланцюзі і створити багатопостові зварювальні випрямлячі.

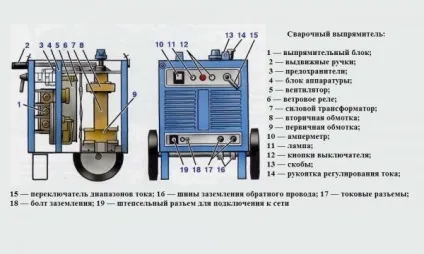

констукція пристрої

Конструктивно пристрій випрямлення напруги і створення потужного зварювального струму виглядає наступним чином, а саме:

необхідність зниження вхідної напруги означає наявність трансформатора, він перетворює змінний 50 Гц струм 220/380 В, в низьковольтне напруга;
потужний діодний міст випрямляє змінну напругу в циклічне постійне;
згладжує конденсаторний фільтр великої ємності, перетворює пульсує напруга в, практично, лінійне постійна напруга;
блок регулювання сили струму;
дроселі, що обмежують наростання зварювального струму.

Конструкція апаратів може дещо відрізнятися від спрощеної схеми для поліпшення технічних характеристик, але за цим принципом можна зібрати зварювальний випрямляч своїми руками. Він дозволить виконувати прості зварювальні роботи вдома і на дачі.

Важливо пам'ятати, що необхідно передбачити індикацію режимів роботи і повітряне охолодження зварювального апарату тому, що випрямні діоди при зварюванні сильно нагріваються.

Принцип роботи та характеристики зварювальних випрямлячів

Принцип роботи зварювального трансформатора полягає в тому, що він працює на змінному струмі 220/380 V зі зниженням напруги у вторинній обмотці, а пристрій зварювального випрямляча має на увазі наявність потужного діодного моста після вторинної, що знижує обмотки трансформатора. Таке конструктивне рішення дає переваги при регулюванні зварювального струму і може бути організовано за наступними схемами:

випрямлення однофазное, більш підходить для побутових умов і відрізняється порівняльною простотою;
випрямлення по трифазної схемою, робить можливим зниження пульсації в первинної та вторинної обмотках;
схема випрямлення з шестифазної системі, що дозволяє організувати многопостовой зварювальний пункт.

Крім того, зварювальний випрямляч дуга, якого дозволяє досягти стійкого плавлення покритого електрода і з'єднуються заготовок, може відрізнятися за способами регулювання вихідних характеристик, а саме:

трансформаторна регулювання досягається зміною схеми підключення обмоток;
регулювання характеристик за допомогою дроселя і потужного реостата;
тиристорна або транзисторна регулювання з кільцевої, трифазної або шестифазної схемою випрямлення.

За допомогою марки вироби та керівництва по експлуатації можна визначити вольт-амперні характеристики конкретного виробу, які можуть бути падаючими, пологопадающих і жорсткими або комбінованими. Наприклад, зварювальний випрямляч ВД 306 сконструйований, як апарат з падаючої характеристикою, а апарати серії ВДГ і ВС мають жорстку характеристику і призначені для зварювання в захисному газі плавкими електродами.

Дуже важливо, для забезпечення якості, підібрати вольтамперні характеристики моделі для виконання тих робіт, якими ви будете займатися.

Так, випрямляч ВСВУ-160 призначений для зварювання плавляться, тому перед придбанням агрегату необхідно попередньо ознайомитися з інструкцією і технічними характеристиками моделі. При цьому ВСВУ має всі властивості універсального апарату.

Моделі зварювальних випрямлячів і їх параметри

Стабільні технічні характеристики, простота і мала залежність від перепадів температури змушують споживачів забути про великій масі зварювальних випрямлячів, хоча ці показники знаходяться в межах від 30 кг до 900 кг. Вага випрямлячів пояснюється наявністю важких трансформаторів і силових напівпровідникових елементів з радіаторами охолодження, а також необхідно враховувати систему охолодження і вага корпусу. Ця обставина стає маловажним, особливо при організації виробничого процесу з великою кількістю зварювальних постів. Розглянемо параметри такого апарату.

Потужний зварювальний випрямляч ВДМ-1201 У3 використовується для ручного дугового зварювання і живить постійним струмом многопостовой робочий пункт. Цей апарат підходить для професійної потокової зварювання металоконструкцій в холодних або опалюють приміщеннях і володіє наступними характеристиками:

напруга живлення 380 В, трифазне;
споживана потужність 102 кВА, при споживаної струмі 160 А;
на виході видає зварювальний струм 1250 А, на кожен пост від 60 до 315 А;
ККД дорівнює 80%, а клас захисту IP-23;
тривалість роботи ПВ 100% і на кожен пост не менше 60%;
холостий хід з напругою 80 В, обслуговує до 8 постів;
крутизна вольт-амперної характеристики 0,02 В / А;
вага 400 кг і термін служби не менше 5 років.

Потрібно відзначити наявність регулювання струму зварювання безпосередньо з робочого місця, яке може бути віддалене від самого апарату. Є індикація режимів роботи агрегату і ефективна система охолодження. Слід зазначити, що, незважаючи на кілька застарілу конструкцію, зварювальні випрямлячі в змозі скласти конкуренцію деяким сучасним апаратом, більш дешеві і довговічні.

Важливо, що ремонт випрямляча обійдеться значно дешевше ремонту сучасних інверторних апаратів.

Що маємо в результаті?

Підводячи підсумки, потрібно сказати, що вибір кожної людини визначається вирішуваних завдань і грошовими ресурсами, але вибір зварювального випрямляча, особливо для виробництва, буде вірним рішенням. Ми розповіли про властивості трансформаторних випрямлячів, основні характеристики та принцип дії і сподіваємося, що ця інформація буде вам корисна.
