Зовнішня спрямована антена типу яги wi-fi 12дБ

Пропоную конструкцію зовнішньої антени типу "Яги", що працює в частотному діапазоні 2,4 - 2,5 ГГц для збільшення площі покриття бездротової мережі. Посилення сигналу 12 dBi.

Пристрій і розміри:

Почнемо по порядку ...

Вібратор виконаний з фольгованого склотекстоліти товщиною 0.8мм, на якому витравлені з двох сторін провідники.

1 - сторона до якої буде припаяна центральна жила
2 сторона - припаяна до оболонки.
Друкована плата виконана у форматі * .DOC для зручності (Качаємо, друкуємо, прасуємо, вирізаємо), яку можна завантажити тут

Наступний етап, виготовлення траверси з пасивними вібраторами.
Траверса робиться із сталевої трубки гальмівної системи автомобіля типу «ВАЗ», діаметр 5мм.

Брати з запасом, для зручності

250мм. Трубку необхідно вирівняти, шлифануть наждачкою і зробити розмітку розташування директорів. Самі директори нарізані з жерсті 0.8мм. Довжина яких так само береться з запасом.

Кріплення директорів виконується пайкою, для цього трубку необхідно надпілов вулканітова диском.

Ось такий страшний вигляд

Після пайки пластин їх необхідно «підстригти» і для краси сточити припій.

Наконечник для оболонки кабелю зроблений з мідної трубки діаметром 6 мм, з пропилом з торця і збоку. Оболонка кабелю одягається на наконечник, бандажі та пропаивают.

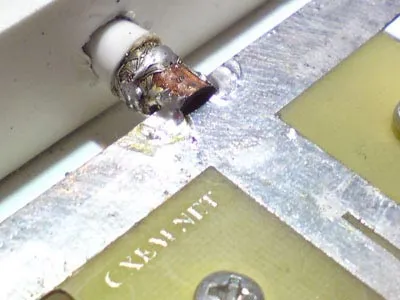

Місце пайки наконечника

Пайка центральної жили

Фінальний етап - корпус. Для корпусу можна використовувати готову відповідну пластикову коробку. Я її склеїв з спіненого пластику.

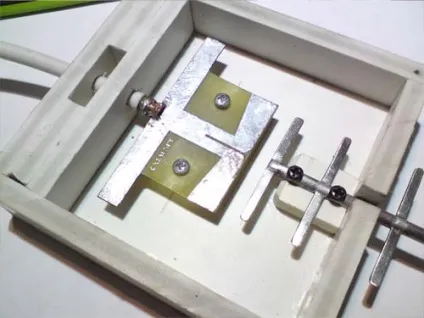

Антена в зборі

Характеристики
Діапазон частот: 2,4 - 2,5 ГГц
Посилення сигналу: 12 dBi
Поляризація: Лінійна вертикальна
Потужність: 50 Вт
Опір: 50 Ом
