ЗОВНІШНІЙ USB НАКОПИЧУВАЧ на вінчестері

У статті присвяченій огляду адаптера для підключення жорстких дисків до ПК через роз'єм USB висловив думку, що цей адаптер штука вельми зручна. Думки не змінив, так воно і є. Але є і деяку незручність. Це метушня з підключенням. Спочатку підробив блок живлення - прибрав все зайве і встановив необхідне. Стало краще, але не до кінця. Як і раніше було необхідно кожен раз розміщувати десь на столі жорсткий диск, підключати до чогось його і щось до нього.

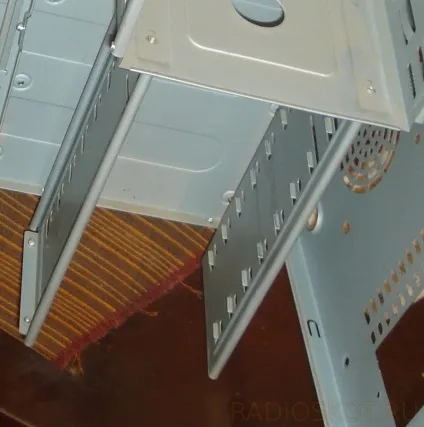

І тут звернув увагу на стійку для жорстких дисків з розібраного системного блоку. Місця аж на чотири штуки, головне як це інтегрувати в наявний адаптер і його суміжні вузли.

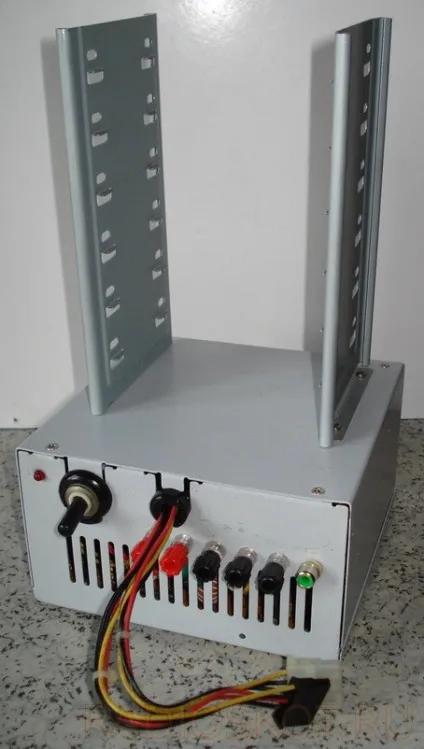

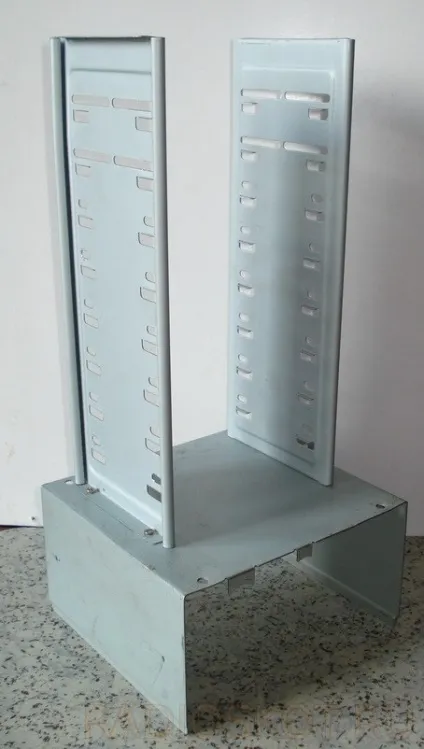

А взяв і встановив на верхню частину корпусу блоку живлення. Все, що довелося зробити це чотири отвори діаметром 3 мм (розмітка за розміром ширини жорсткого диска і вже наявних отворів на елементах стійки).

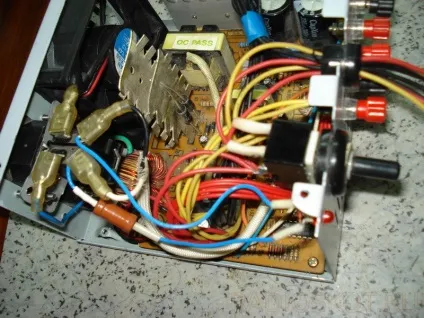

Раз вже будуть стояти жорсткі диски на своїх місцях, то нехай і інші елементи також займуть їх раз і назавжди. Для цього ввів в конструкцію тумблер для перемикання харчування між вінчестерами. Заодно встановив світлодіодну індикацію включення блоку живлення.

Схема установки тумблера, схему установки світлодіода індикації від 220 вольт публікували вже стільки разів, що напевно вистачить.

Довго роздумував але, врешті-решт, вкоротив стійку. Один адаптер добре пов'яже між собою два вінчестери, один з яких IDE, а другий SATA, бо в цьому випадку відпадає необхідність взагалі у будь-яких перестановках з'єднань не тільки по харчуванню (для цього є тумблер), але і за інформацією (роз'єми вже на своїх місцях ). Однак залишив місце (на всякий випадок) для третього жорсткого диска, а ну як потрібно.

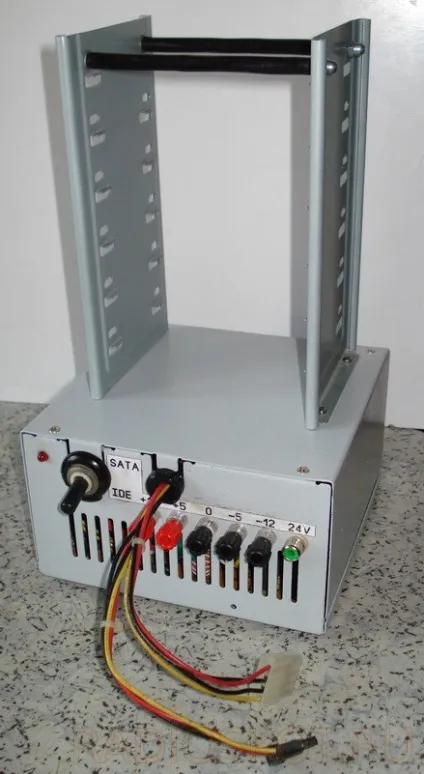

Підписав положення тумблера, тут плутанина повинна бути виключена. Зафіксувати відстань між верхніми кінцями стійки допомогли дві «стяжки», вони ж будуть виконувати роль ручок для перенесення.

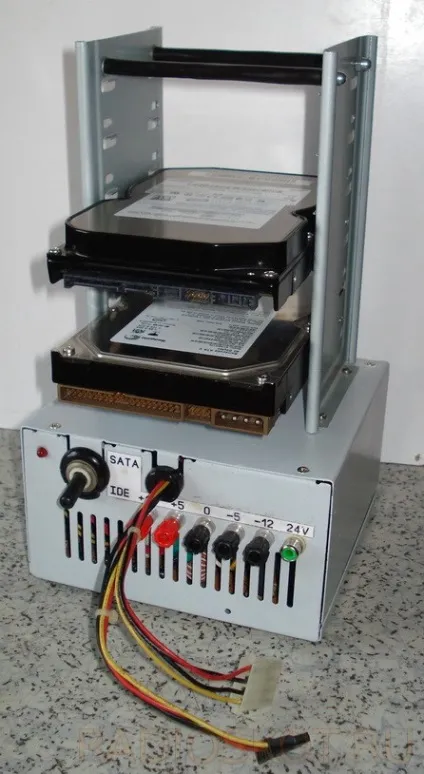

Вінчестер IDE тепер завжди буде стояти внизу, відповідно до положення ручки тумблера, а SATA вгорі. Спочатку розстановка була продиктована напрямком виходу інформаційного роз'єму SATA.

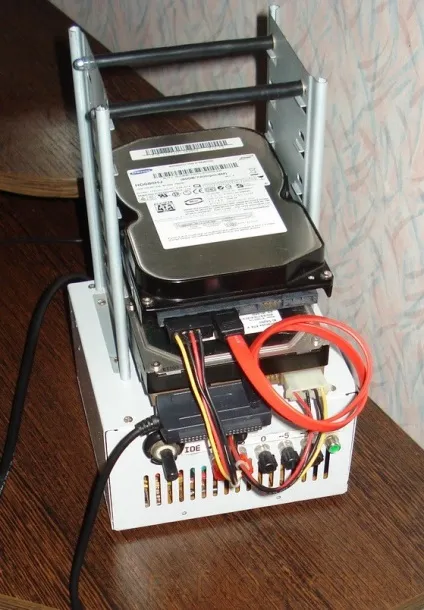

Схема підключення

Через 15-20 секунд з'явилося дане повідомлення.

Відразу за ним це. Клікнув.

Встановлений на комп'ютері стаціонарний жорсткий диск був «розбитий» на три: «С», «Е» і «F». З'явилося ще два: «G» і «Н». Далі все як завжди. Закінчення роботи - виконується операція як з витяганням звичайної флешки. Коли з'являється повідомлення про можливе видалення зовнішнього носія інформації можна скористатись іншим жорсткий диск, переключивши на нього харчування за допомогою тумблера. Або, якщо робота закінчена, вимкнути живлення на БП і вийняти з гнізда USB роз'єм. Жалкують, що ні замовив на АліЕкспресс відразу два адаптера (в стійці стояли б чотири НЖМД) - Babay iz Barnaula.
