Зняття і установка зчеплення лада пріора (lada priora)
Вам будуть потрібні: ключ «на 8» (зручніше торцева головка), велика викрутка.
оправлення для центрування веденого диска (можна виготовити з первинного вала коробки передач, видаливши шестерні).
1. Зніміть коробку передач ваз 2170 (див. «Зняття і установка коробки передач»).

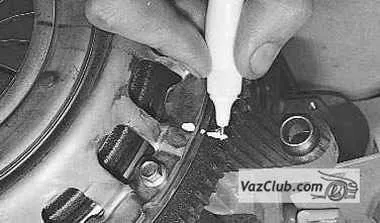

2. Якщо будете встановлювати колишній натискний диск ваз 2171, позначте будь-яким способом взаємне розташування кожуха диска і маховика, щоб встановити натискний диск в таке ж, як перед зняттям, положення (для збереження балансування).

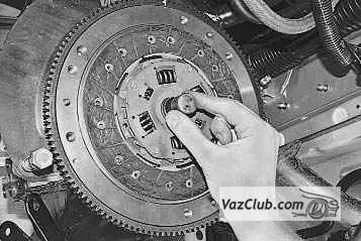

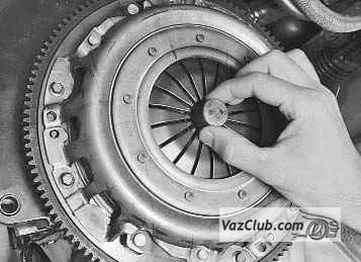

3. Встановіть оправлення в отвір натискного диска.
Примітка
Зняти зчеплення можна і без оправлення, але при цьому притримуйте ведений диск: він може випасти з кожуха зчеплення.

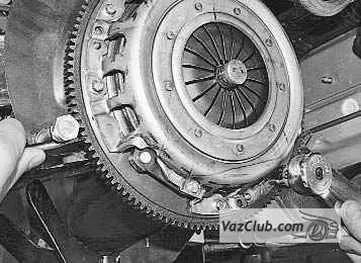

4. Утримуючи маховик викруткою від провертання, виверніть шість болтів кріплення кожуха натискного диска зчеплення до маховика. Затягування болтів ослабляйте рівномірно: кожен по одному обороту ключа, переходячи від болта до болта по діаметру.
5. Зніміть кожух зчеплення в зборі з натискним диском.
6. Зніміть ведений диск разом з оправкой.

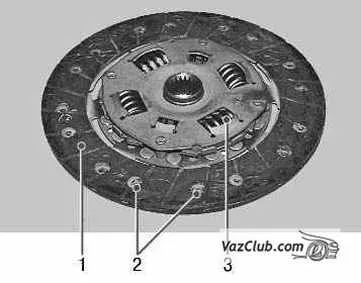

7. Тріщини на деталях веденого диска не допускаються. Перевірте знос фрикційних накладок 1. Якщо головки заклепок 2 поглиблені на відстань менше 0,2 мм, поверхня фрикційних накладок замаслена або ослаблені заклепочні з'єднання, то ведений диск лада пріора необхідно замінити. Перевірте надійність фіксації демпферних пружин 3 в гніздах маточини відомого диска, при зламаних пружинах диск необхідно замінити.
8. Перевірте биття веденого диска, якщо при візуальному огляді виявлено його викривлення. Якщо биття перевищує 0,5 мм, замініть диск ВАЗ 2172.
9. Огляньте робочі поверхні тертя маховика і натискного диска лада пріора, звернувши увагу на відсутність глибоких рисок, задирів, забоїн, явних слідів зносу і перегріву. Замініть дефектні вузли.

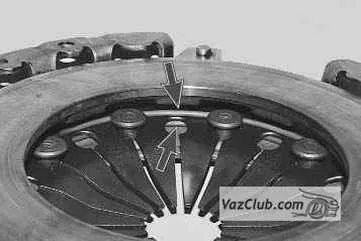

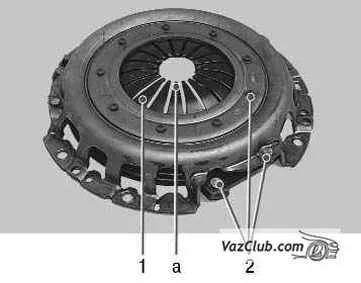

10. Зовнішнім оглядом оціните стан тарельчатой пружини 1 натискного диска. Наявність тріщин на пружині не допускається. Місця а контакту пелюсток пружини з підшипником виключення зчеплення повинні знаходитися в одній площині і не мати явних слідів зносу (знос не повинен перевищувати 0,8 мм). В іншому випадку замініть натискний диск в зборі. При ослабленні клепаних з'єднань 2 деталей кожуха і натискного диска лада пріора замініть натискний диск в зборі.
11. Зовнішнім оглядом оціните стан опорних кілець нажімной пружини автомобіля priora. Кільця не повинні мати тріщин і слідів зносу. В іншому випадку замініть натискний диск в зборі.
12. Перед установкою зчеплення перевірте легкість переміщення веденого диска по шліцах первинного вала коробки передач пріора. При необхідності усуньте причини заїдання або замініть дефектні деталі.

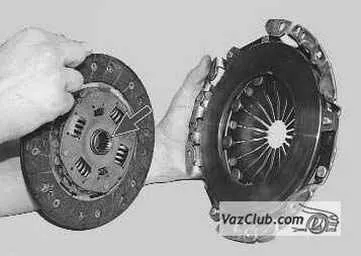

13. Зверніть увагу на те, що при установці веденого диска в кожух натискного диска ВАЗ 2170 більше виступає частина маточини повинна бути спрямована в бік нажімной пружини.

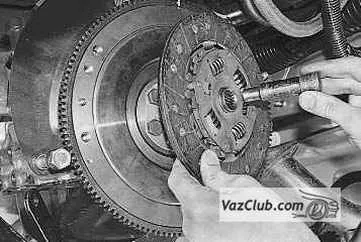

14. При установці зчеплення спочатку встановіть за допомогою оправлення ведений диск priora.

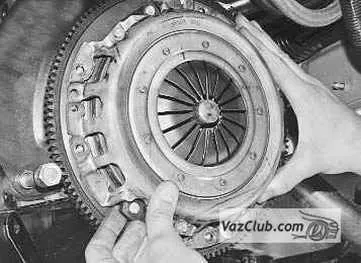

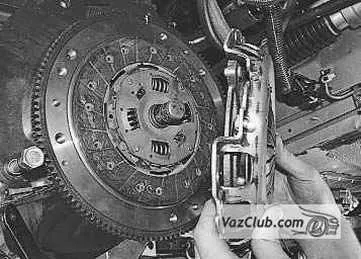

15. потім кожух натискного диска на три центрирующих штифта і вверніть болти кріплення кожуха до маховика.

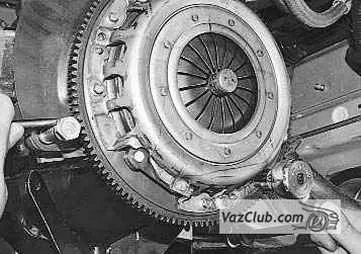

16. Утримуючи маховик викруткою від провертання, рівномірно затягніть болти кріплення зчеплення до маховика: кожен по одному обороту ключа, переходячи від болта до болта по діаметру. Момент затягування болтів вказано в додатку 1.
17. Зніміть оправлення і встановіть коробку передач lada priora.
18. Встановіть нижній кінець троса приводу вимикання зчеплення на коробку передач пріора і відновите вихідну регулювання троса приводу вимикання зчеплення (див. «Заміна троса приводу вимикання зчеплення лада пріора»).
Примітка
Перед відновленням початкової регулювання троса необхідно привести в первинний стан механізм компенсації зносу накладок веденого диска зчеплення ваз 2171 2172, так як при повному зносі диска зчеплення повзун компенсатора зносу залишиться в крайньому нижньому положенні. Після установки нового незношених веденого диска довжини різьбової частини нижнього наконечника троса може не вистачити для відновлення початкового положення троса.

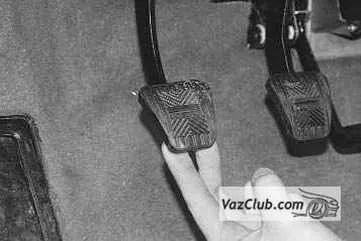

Для приведення механізму компенсації зносу в початкове положення, встановивши розмір L (див. «Заміна троса приводу вимикання зчеплення ваз 2170») між повідцем і важелем вилки виключення зчеплення, перемістіть педаль зчеплення вгору до упору - пружина механізму автоматично поверне повзун в початкове положення. Потім знову перевірте розмір L і при необхідності відрегулюйте.
