встановлюйте (на 5 мм нижче поверхні картера головної передачі) за допомогою інструменту VW 195
зовнішню обойму конічного роликопідшипника встановлюйте за допомогою інструментів VW 511 і VW 295
втулку штока перемикання 3-й / 4-ої передачі встановлюйте за допомогою інструментів VW 295 і VW 295А
герметизують за допомогою герметика AMV 188 200 03

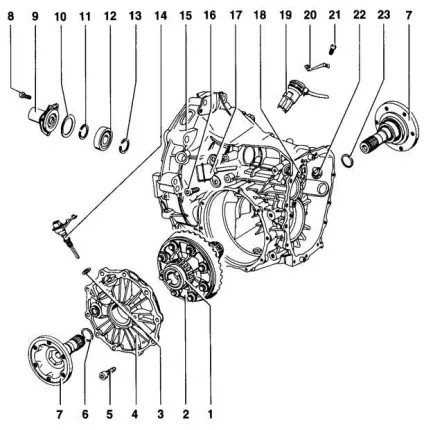

16. Болт з головкою під торцевий ключ - 10 Н. м
17. Роз'єм підключення багатофункціонального пристрою, що передає
18. Кришка каналу важеля перемикання передач
затягуйте болт кріплення до 20 Н.м.
19. Багатофункціональний передавальний пристрій
20. Замикаюча планка
для багатофункціонального пристрою, що передає
21. 25 Н. м
22. Замок 5-ої передачі і передачі заднього ходу
можна замінити, не знімаючи коробку передач
скошена сторона пластикової втулки звернена до валу перемикання
момент затягування болтів кріплення - 10 Н. м
23. Стопорне кільце
завжди замінюйте

Якщо вам необхідно замінити картер головної передачі або конічний роликопідшипник ведушая шестерні або порожнього вала і відхилення r не позначено на на конічному зубчастому колесі, положення установки провідної шестерні слід визначити до зняття картера коробки передач (необхідно провести вимірювання дійсної величини відхилення).

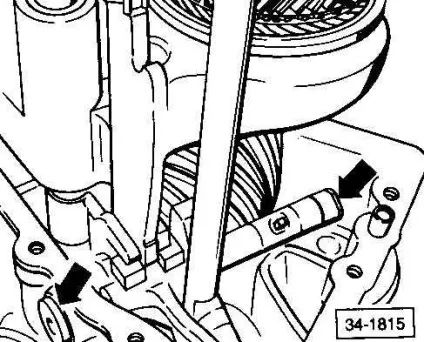

Перед установкою картера коробки передач, перевірте, щоб напрямні втулки були встановлені в картері трансмісії.

Звертайтеся з передавальним пристроєм спідометра дуже акуратно. Не кидайте його, інакше показання спідометра можуть бути не точними.

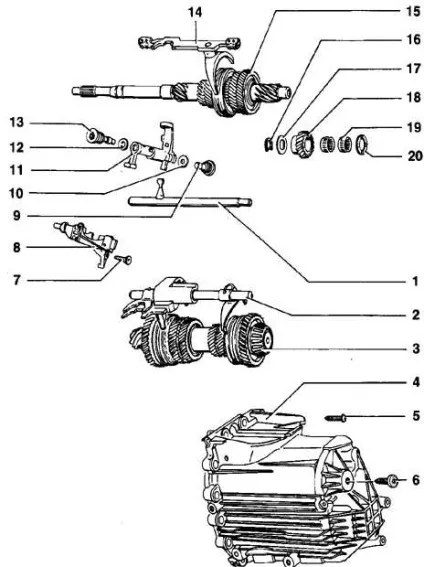

Болти вала перемикання

Зняття і установка коробки передач ауді 80, 90, coupe b3

Зняття і установка коробки передач ауді 80, 90, coupe b3

7. Болт з головкою під торцевий ключ - 25 Н. м
внутрішня сторона головки звернена до запобіжного механізму пружини / замка
8. Замок
встановлюйте після установки вала перемикання (11) і внутрішнього, штока перемикання
9. Болт з головкою під торцевий ключ - 40 Н. м
10. Шайба
11. Вал перемикання
12. Шайба
13. Болт з головкою під торцевий ключ 40 - Н. м
14. Шток перемикання 3-ей / 4-ої передач і вилка перемикання
шток перемикання або вилку перемикання можна замінювати окремо
встановлюйте за допомогою інструментів VW 295 і VW 295A
замініть підшипник штока перемикання, якщо він зношений
15. Ведучий вал
16. Стопорне кільце
17. Шайба
18. Шестерня передачі заднього ходу
19. Голчатий підшипник відомої шестерні передачі заднього ходу
20. Запекла шайба

Ведучий вал в зборі

Зняття і установка коробки передач ауді 80, 90, coupe b3

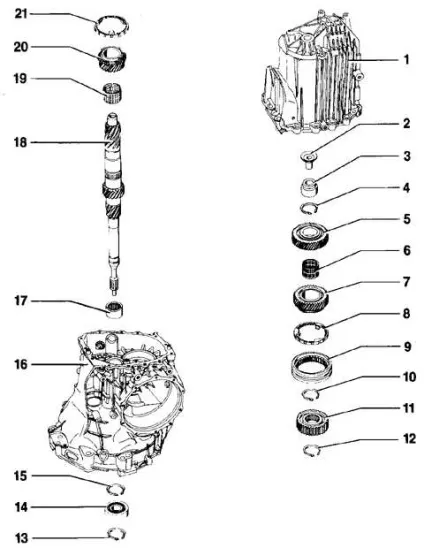

1. Картер коробки передач
2. Пластикова втулка
завжди замінюйте
відсутня на ведучому валу, на якому немає мастильних отворів для З-їй / 4-ої передач
3. Голчастий підшипник - провідний вал
пошкоджується при знятті
завжди замінюйте
встановлювати за допомогою інструменту VW416В на глибину в 214 мм, вимірюючи від поверхні картера
4. Стопорне кільце
уточніть необхідну товщину при заміні шестерні 5-ої передачі
5. Шестерня 5-ої передачі
6. голчасті підшипники - 4-а передача
7. Шестерня 4-ої передачі
8. Кільце синхронізатора - 4-а передача
9. Змінна муфта - 3-тя / 4-а передачі
10. Стопорне кільце
уточніть необхідну товщину при заміні маточини синхронізатора
11. Маточина синхронізатора - 3-тя / 4-а передачі, який виступає ободок звернений до відомою шестерні 3-ей передачі

12. Стопорне кільце
13. Стопорне кільце, якщо ви збираєтеся використовувати старий шарикопідшипник і вал, слід виміряти товщину старого стопорного кільця і ​​замінити його новим тієї ж товщини
14. Шарикопідшипник - провідний вал
15. Стопорне кільце, якщо ви збираєтеся використовувати старий шарикопідшипник і вал, слід виміряти товщину старого стопорного кільця і ​​замінити його новим тієї ж товщини
16. Картер головної передачі
17. Голчатий підшипник - провідний вал
встановлюйте за допомогою інструменту 40-202
18. Ведучий вал
19. Голчатий підшипник - 3-тя передача
20. Шестерня 3-ої передачі
21. Кільце синхронізатора - 3-тя передача

Стопорні кільця розрізняються по товщині і діаметру і їх слід вимірювати при знятті. При заміні шестерні або вала, відповідні стопорні кільця слід вимірювати для установки кільця необхідної товщини і діаметра.

Регулювання ведучого вала

Зняття і установка коробки передач ауді 80, 90, coupe b3

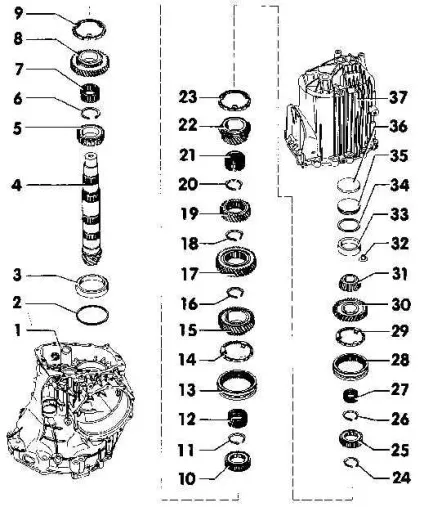

I. Картер головної передачі
2. Шайба S3
3. Декадний конічний роликопідшипник - зовнішня обойма
4. Провідна шестерня
відповідає зубчатому вінця (пара зубчастий вінець / ведуча шестерня)
при заміні пари зубчастий вінець / ведуча шестерня відрегулюйте установку провідною шестерні, а також пустотілого вала і зубчастого вінця
5. Дворядний конічний роликопідшипник - внутрішня обойма
6. Стопорное кільце
7. Голчатий підшипник - 1-ша передача
8. Шестерня першої передачі
9. Кільце синхронізатора - 1-ша передача
10. Маточина синхронізатора - 1-ша / 2-а передачі
виступає кромці звернена до 2-ий передачі

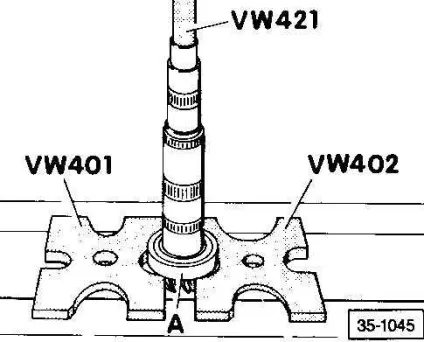

знімати разом з шестернею 1-ої пepeдачі, використовуйте наполегливі пластини VW 401 і VW 402

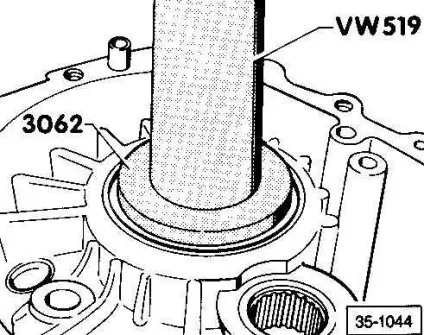

встановлюйте за допомогою оправлення VW 415А і втулки VW 519
11. Стопорне кільце
12. Голчатий підшипник - 2-а передачі
13. Ковзна муфта - 1-ша / 2-а передачі
14. Кільце синхронізатора - 2-а передача
15. Шестерня 2-ий передачі
16. Стопорне кільце
17. Шестерня 3-ої передачі
канавка звернена до шестерні 4-ої передачі
18. Стопорне кільце
19. Шестерня 4-ої передачі
кромка звернена до шестерні 3-ей передачі
20. Стопорне кільце
21. Голчатий підшипник - 5-а передача
22. Шестерня 5-ої передачі


Установка зовнішньої обойми дворядного конічного роликопідшипника

Зняття і установка коробки передач ауді 80, 90, coupe b3


Зняття внутрішньої обойми дворядного конічного роликопідшипника, зняття

Зняття і установка коробки передач ауді 80, 90, coupe b3

Для зняття внутрішньої обойми зовнішня обойма А повинна бути встановлена.

Установка внутрішньої обойми дворядного конічного роликопідшипника
