Зняття і розбирання генератора
Роботу виконуємо на оглядовій канаві або естакаді.
Знімаємо передній брудозахисні щиток силового агрегату (див. Зняття брудозахисних щитків силового агрегату).
Для зручності роботи знімаємо акумуляторну батарею.

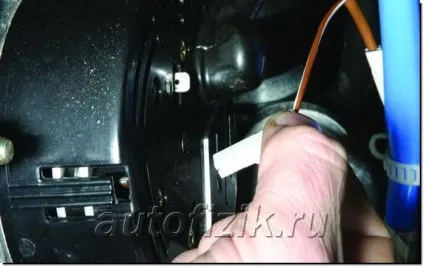

Від'єднуємо колодку дроти від виведення «D» генератора.

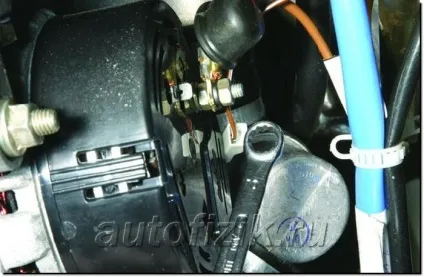

Зсунувши захисний ковпачок, ключем «на 10» відвертаємо гайку кріплення наконечників проводів до висновку «В +» генератора ...
... і знімаємо наконечники проводів.
Ключем «на 13» відвертаємо гайку болта кріплення генератора до регулювальної планки і гайку болта нижнього кріплення генератора до кронштейну (див. Перевірка натягу і заміна ременя приводу генератора).
Послаблюємо натяг ременя, зсунувши генератор до блоку циліндрів і знімаємо ремінь зі шківа генератора.

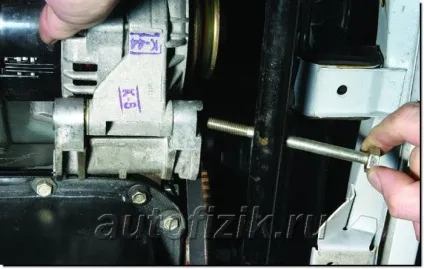

Утримуючи генератор, виймаємо болт його нижнього кріплення ...

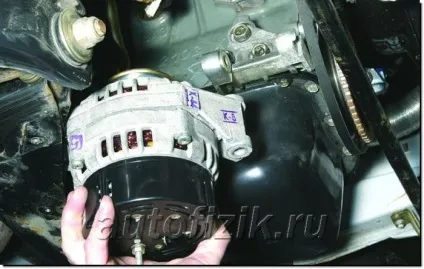

... і знімаємо генератор.

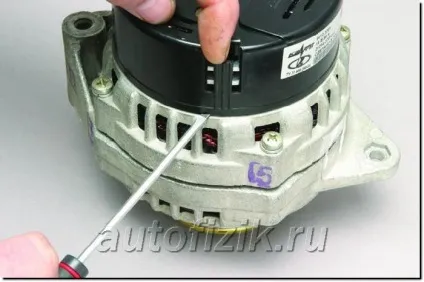

Віджавши три засувки кожуха, піддягаємо його викруткою ...

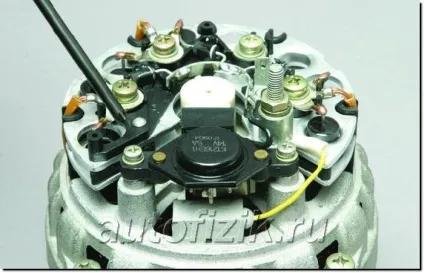

Хрестоподібної викруткою відвертаємо два гвинти кріплення регулятора напруги ...

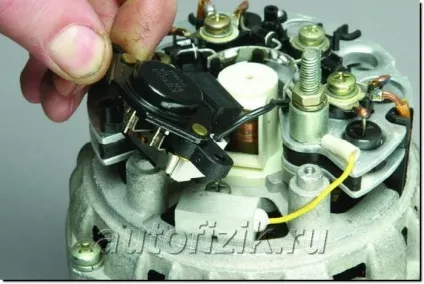

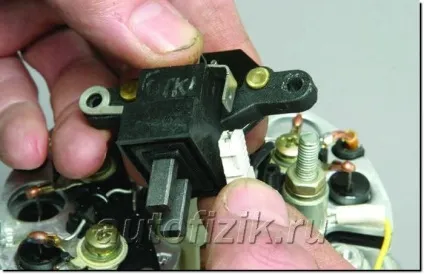

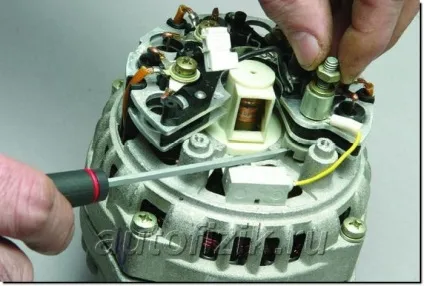

... і, піднявши регулятор ...
... від'єднуємо від його виведення наконечник проводу.
Знімаємо з щіткотримача гумовий ущільнювач.

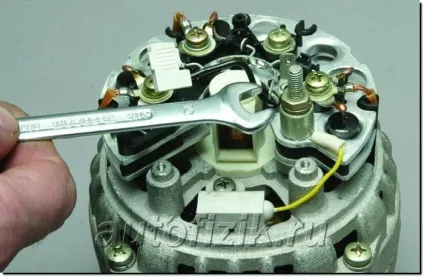

Ключем "на 10" послаблюємо затяжку гайки контактного болта (виведення «В +»).
Відвертаємо гайку, утримуючи при цьому контактний болт від провертання викруткою, вставленої в проріз пластмасовою втулки болта.

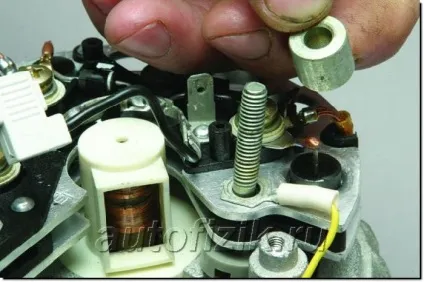

Знімаємо з контактного болта пружинну шайбу ...

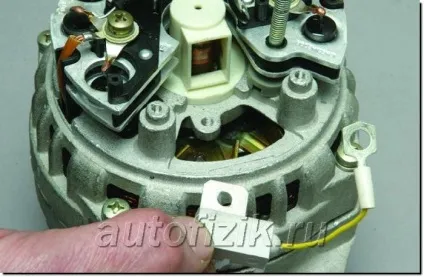

... і наконечник проводу конденсатора.

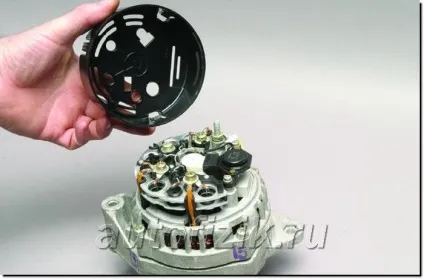

Відвернувши хрестоподібної викруткою гвинт ...
Маркером або чертилкой помічаємо положення кришок відносно один одного.

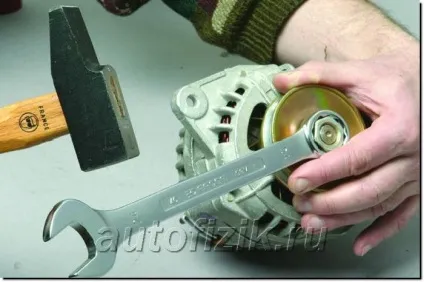

Надягаємо на гайку кріплення шківа накидний ключ «на 24». Послаблюємо затяжку гайки, використовуючи інерцію масивного ротора. Для цього…
... утримуючи рукою шків, наносимо молотком удари по ключу.

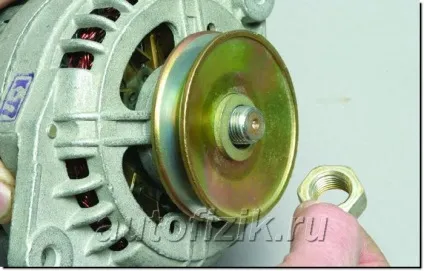

Відвертаємо гайку кріплення шківа ...

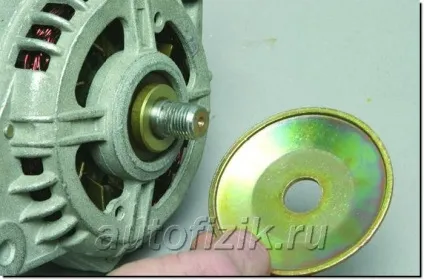

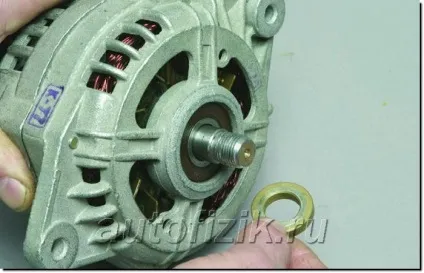

... і знімаємо конусну шайбу.
... і внутрішню частини шківа.

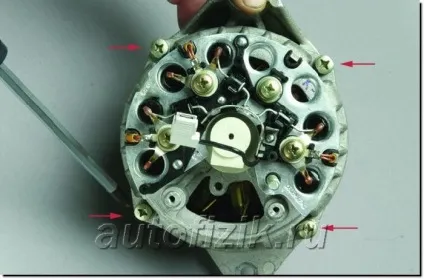

Хрестоподібної викруткою відвертаємо чотири гвинти, що стягують кришки.

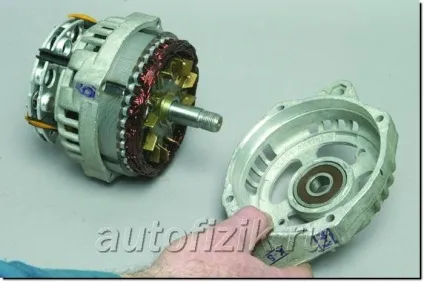

Знімаємо передню кришку.

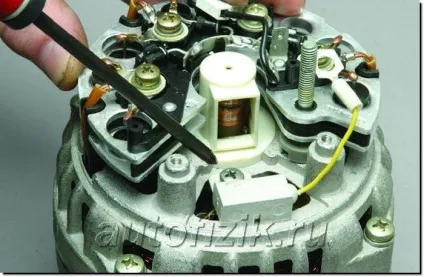

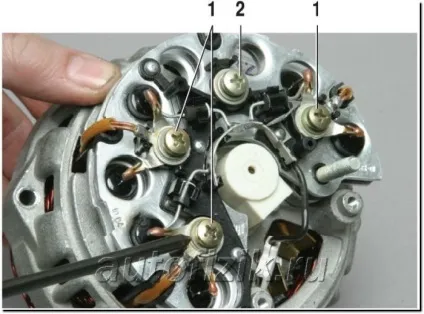

Хрестоподібної викруткою відвертаємо три гвинти кріплення наконечників обмоток статора (1) і гвинт кріплення випрямного блоку (2).
Головки гвинтів притискають наконечники обмоток через ізолюючі шайби.
Відгинаємо наконечники обмоток.

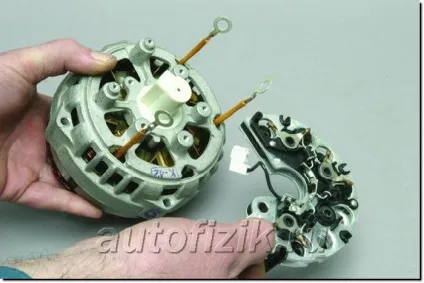

Знімаємо випрямний блок (при цьому випадає контактний болт).

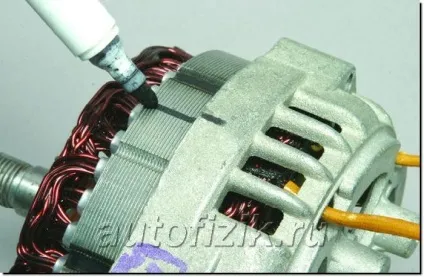

Помічаємо положення статора щодо задньої кришки ...

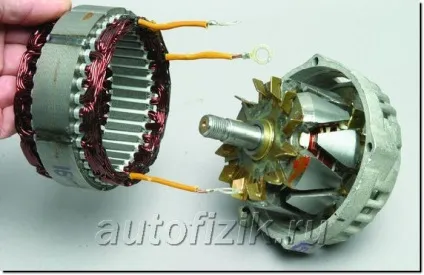

... і виймаємо статор з кришки.
Натиснувши пальцем на пластмасову втулку (опору підшипника) ...
... виштовхуємо її разом з ротором із задньої кришки.
... знімаємо пластмасову втулку з підшипника.

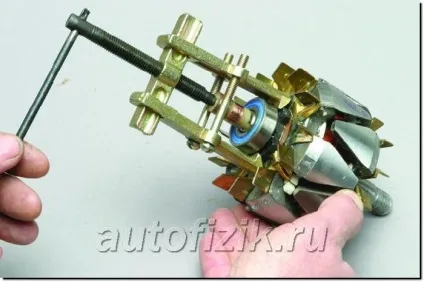

Підшипник спресовувати з вала ротора знімачем.
Тестером перевіряємо обмотки статора і ротора на обрив або замикання на корпус (див. Перевірка генератора).
Збірку генератора проводимо в зворотній послідовності.

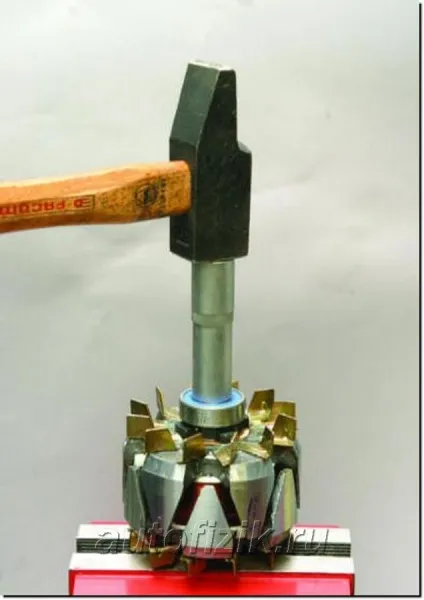

Для напрессовки заднього підшипника на вал ротора спиратися передній кінець вала об дерев'яний брусок.
Підшипник напресовують на вал відповідним відрізком труби, прикладаючи зусилля до внутрішнього кільця підшипника.
Статор і кришки встановлюємо по раніше нанесеним мітках.

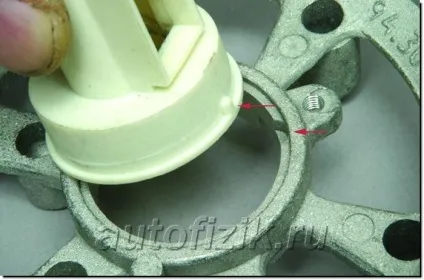

При установці пластмасовою втулки в задню кришку виступ на втулці повинен увійти в виїмку на кришці.

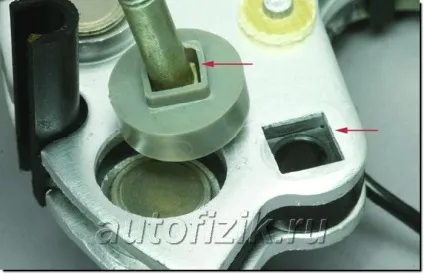

При установці контактного болта квадратний виступ на пластмасовій втулці болта повинен увійти в отвір квадратного перетину в нижній пластині випрямного блоку.
При установці на вал ротора конусної шайби орієнтуємо її опуклою поверхнею до гайки.
Встановлюємо генератор в зворотній послідовності.
