Зниження рівня ґрунтових вод і відведення поверхневої води

При високому стоянні грунтових вод доцільно влаштовувати штучне водозниження за допомогою дренажу. Тут використовують відомий в гідродинаміці ефект: якщо на деякій глибині заводнення грунту прокласти колектор з труб з перфорованими стінками, то водне дзеркало як би втягується віссю труби, утворюючи в поперечному перерізі обриси увігнутою воронки, всередині якої утворюється осушена зона грунту. Існують спеціальні дірчасті гончарні труби (рис. 7). Можна використовувати звичайні, азбестоцементні, влаштувавши в них поперечні пропили шириною 1 мм і довжиною 3-5 см з кроком до 20 см. Є і більш просте рішення - щільно укладені в викопані по периметру будівлі траншеї із загальним ухилом в бік водоскиду на схилі грунту в'язанки хмизу, обмазані пластичної глиною.

Мал. 7. Схема горизонтального дренажу:
1 - дренажна труба; 2 - гравійна обсипання; 3 - шар піску (другий шар); 4 - отвори в дренажній трубі.

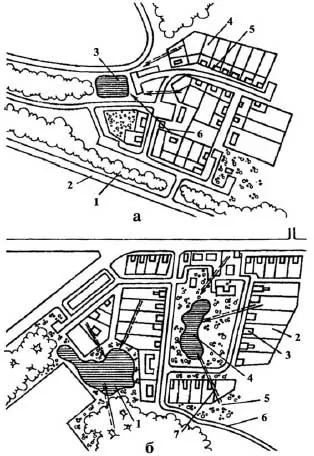

Мал. 8. Розміщення ставків накопичувачів:
а - в кінці сільській вулиці: 1 - зелені насадження; 2 - дорога; 3 - хоч греблю накопичувач; 4 - присадибна ділянка; 5 - садибний житловий будинок; 6 - напрямок природного стоку ґрунтових і атмосферних вод;
б - в центрі селища: 1, 4 - нижній і верхній ставки накопичувачі; 2 - присадибна ділянка; 3 - садибний житловий будинок; 5 - зелені насадження; 6 - дорога; 7 - напрямок стоку ґрунтових і атмосферних вод.

З давніх часів сільські жителі влаштовували ставки на кожному кінці забудови або в її центрі. Такі ставки служили для різних цілей, в тому числі вони знижували рівень грунтових вод, захищаючи від підтоплення погреби, підвали, сади, городи, дороги і стежки. Цей спосіб зниження рівня грунтових вод можна використовувати без великих матеріальних витрат і в даний час, якщо дозволяють умови місцевості (рис. 8). Однак ставки повинні поєднуватися з малим басейном в палісаднику і з великим - на садибної ділянці.

Зазвичай в палісаднику влаштовують садову лавку, невеликий столик, газон з посадкою поодиноких дерев або чагарників, квітник і доріжку з природного каменю, цегли, уламків бетонних плит і ін. Але при наявності надмірної вологи в день закладин дому (підвалі, погребі) доцільно в палісаднику зробити басейн накопичувач так, як показано, наприклад, на рис. 9. Його розташовують навпроти льоху (або підвалу). Він допомагає знизити рівень грунтових вод, швидше відвести весняні та дощові води від цокольній частині стіни будинку і тим самим уберегти льох від вогкості і проникнення вологи. Такий басейн накопичувач може бути будь-якої форми. Він наповнюється грунтової водою через дренажний колодязь і поверхневої водою. У стінці або дні встановлюють зливну трубу для відведення накопичилася води в спеціальну канаву, кювет, яр і т. П.

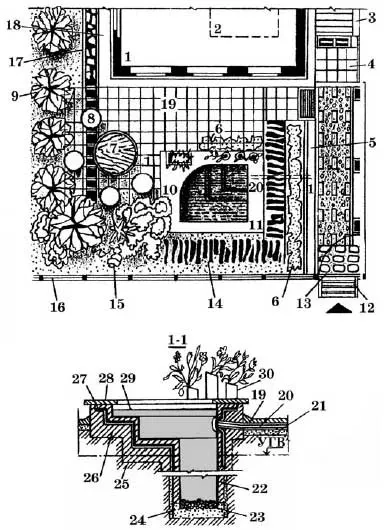

Мал. 9. Приклад розташування басейну накопичувача в палісаднику:
1 - садибний житловий будинок; 2 - льох; 3 - ганок; 4 - покриття з бетонних плит; 5 - водостік; 6 - калужница болотна і ін .; 7 - стіл; 8 - лава; 9 - дерева; 10 - верба біла; 11 - басейн накопичувач; 12 - для підлоги решітка; 13 - хвіртка; 14 - бадан товстолистий; 15 - декоративний чагарник; 16 - огорожа; 17 - доріжка з природного каменю; 18 - вимощення будинку; 19 - покриття з бетонних плит; 20 - зливна труба; 21 - цементнопесчаной шар; 22 - вставка (обрізок бетонної або металевої труби і т. П.); 23 - шар щебеню або гравію; 24 - утрамбований шар піску; 25 - грунт підстави; 26 - бетонну основу; 27 - гідроізоляційна підкладка (поліетиленова плівка, руберойд); 28 - парапетна плита; 29 - поверхня води; 30 - квіткові циліндричні горщики (наприклад, з обрізків азбестоцементних труб).

Дорогі бетонні плити можна замінити глиною. Глину розминають з водою до стану м'якого тесту, при якому вона не липне до лопати. Укладають її слоем15 см, ретельно утрамбовують, дають підсохнути і ще двічі повторюють цю операцію. Оскільки кожен шар дає усадку близько 5 см, остаточна товщина виходить 35-39 см.
Потім також глиною зміцнюють краю басейну (на 15 см вище передбачуваного рівня води). У верхній шар глини після остаточного висихання втрамбовують шар (2-3 см) крупного гравію. Для остаточної обробки поверх гравію насипають 5-7 см дрібного щебеню чи піску.

Якщо цей прийом осушення ділянки з боку головного фасаду будинку - палісаду не дав бажаних результатів, т. Е. В погребі чи підвалі знову з'являється грунтова вода, то тоді вам доведеться майже такий же басейн накопичувач влаштувати на самому присадибній ділянці. Для цього необхідно ретельно оглянути поверхню ділянки, визначити загальний напрямок його ухилу, встановити місце виходу грунтової води і тут розбити басейн накопичувач, але вже трохи більшого розміру, так як він буде не тільки знижувати рівень грунтових вод, але і збирати атмосферну воду з усього присадибної ділянки.

Відведення поверхневої води

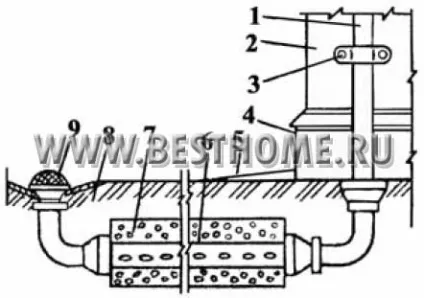

Мал. 10. Злив дощової води з покрівлі під грунт через дренажний пристрій:
1 - водостічна труба; 2 - стіна будинку; 3 - скоба кріплення труби; 4 - цокольна частина стіни; 5 - вимощення; 6 - дренажна труба з отворами; 7 - шлак; 8 - грунт підстави; 9 - сітка воронки зливу атмосферної води

Одночасно з пристроєм басейнів накопичувачів треба займатися відведенням дощової і талої води з покрівлі і з поверхні ділянки. Це можна зробити, наприклад, так, як показано на рис. 10. Крім того, поверхневу воду слід відводити в кювети дороги з твердим покриттям (рис. 11) і звичайні басейни (рис. 12), дно яких зміцнюють плитами або глиною, перелопаченной з соломою. Якщо немає глини, то ізолюючий шар можна зробити з толю або руберойду. Дно басейну промазують бітумом і впоперек перших аркушів укладають другий шар толю. Кінці толю загинають за краї водойми і рівно обрізають. Краї ж басейну обрамляють залізобетонним бортом або парапетним каменем. У першому випадку його виготовляють тут же, в дерев'яній опалубці, яку видаляють після затвердіння бетону, в другому - укладають камені на цементно-піщаний розчин. У невеликих басейнах кінці шматків толю найкраще заводити під бетонну плиту, покладену на цементно-піщаний розчин.

Мал. 11. Поперечний розріз сільській вулиці:
1 - дорога; 2 - кювет; 3 - бордюрний камінь; 4 - водовідвідні канава; 5 - відступ від стовпа огорожі не менше 45 см; 6 - огорожа; 7 - живопліт; 8 - садибний житловий будинок; 9 - цоколь; 10 - вимощення; 11 - дренажна канава стоку.

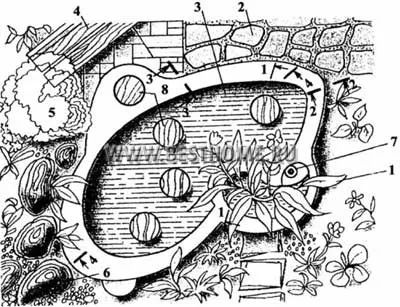

Рис.12. Декоративний басейн для збору атмосферних вод з присадибної ділянки та поливу сільськогосподарських культур:
1 - водолюбні рослини; 2 - покриття майданчика і доріжки природним каменем; 3 - чаша басейну; 4 - лава; 5 - верба плакуча; 6 - камені валуни; 7 - труба наливу води (фонтан); 8 - плити ступені.

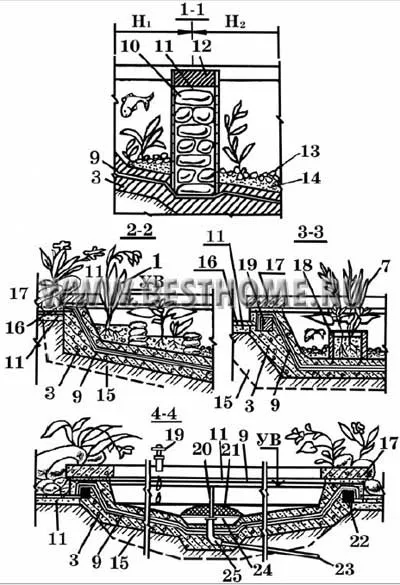

Мал. 12. Декоративний басейн для збору атмосферних вод з присадибної ділянки та поливу сільськогосподарських культур (продовження):
9 - гідроізоляція (два шари руберойду або толю на бітумній мастиці, бітумі або гудроні); 10 - кладка з природних каменів на цементно-піщаному розчині; 11 - цементно-піщаний розчин; 12 - плита щабель; 13 - галька; 14 - річковий пісок; 15 - утрамбований грунт підстави; 16 - плита; 17 - парапет (бортовий камінь); 18 - пластмасова кошик або дерев'яний ящик; 19 - вентиль крана водопровідної води; 20 - стічна труба з отворами; 21 - сітчастий металевий фільтр; 22 - бетонний борт басейну (армується двома металевими прутами); 23 - зливна труба; 24 - поглиблення для спуску води; 25 - запобіжна труба більшого діаметру; Н1, Н2 - розміри за місцем.

Такі басейни можна влаштовувати і з різних металевих і інших ємностей побутового користування, після закінчення їхнього терміну (бочки, корита, дитячі ванночки). Будь-басейн оживляє загальну планувальну композицію палісадника, в спекотну пору зволожує повітря, створює сприятливий мікроклімат для зелених насаджень. З нього можна брати воду для поливу квітів.

Близько басейнів можна посадити декоративні та квітучі вологолюбні багаторічники, маючи в своєму розпорядженні ближче до води нижчі рослини. Вузькі і тонкі листя ірису сибірського з темно-синіми квітками красиві в контрастному поєднанні з округлим листям нижчою Калюжниця болотної або з соковитими широкими листям бадану. Крім того, прекрасно поєднуються один з одним ніжні блакитні незабудки і яскраво жовті або помаранчеві купальниці.

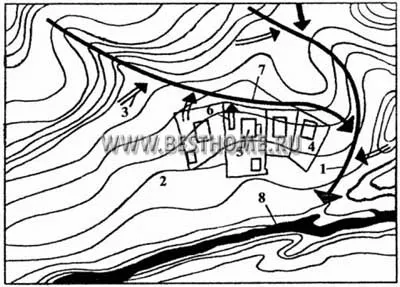

Мал. 13. Природна система водовідведення:
1 - головний тальвег басейну; 2 - схил пагорба (горизонталь); 3 - приплив; 4 - присадибна ділянка; 5 - садибний житловий будинок; 6 - стік з садибної ділянки; 7 - дренажна канава (кювет); 8 - річка.

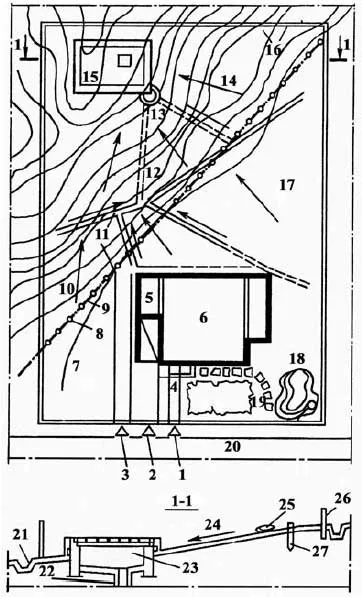

Рис.14. Приклад розташування басейну накопичувача на присадибній ділянці:
1 - хвіртка; 2 - ворота для в'їзду автомобіля; 3 - господарський в'їзд; 4 - доріжка з покриттям з природного декоративного каменю; 5 - гараж; 6 - житловий будинок; 7 - горизонталь; 8 - дерев'яний кілок коротун (не більше 60 см); 9 - лінія бровки ухилу мікрорельєфу ділянки; 10, 14 - напрям природного стоку атмосферної і грунтової води; 11 - відкритий дренаж (головний тальвег ділянки); 12 - закритий дренаж (азбестоцементна труба і т. П.); 13 - дренажний стічний колодязь; 15 - басейн накопичувач; 16 - огорожа присадибної ділянки; 17 - город; 18 - декоративний куточок відпочинку з бризкальних басейнів, або басейном накопичувачем (при наявності у фундаменту високого рівня ґрунтових вод); 19 - живопліт; 20 - тротуар сільській вулиці; 21 - дренажна канава відтоку стічної атмосферної води; 22 - дренажний колодязь (глибиною не більше 1 м); 23 - басейн накопичувач; 24 - основний напрямок природного стоку атмосферної і грунтової води; 25 - камінь валун (кладеться полувритим в поверхневий шар для зміцнення дернового шару); 26 - огорожа присадибної ділянки; 27 - дерев'яний кілок коротун (довжиною не більше 65 см).

Квіткове оформлення можна доповнити посадкою верби, так, щоб вона давала тінь на лаву. Квіти і частина водойми повинні висвітлюватися сонцем. Якщо після цих заходів в підпіллі або погребі продовжує з'являтися вода, яка по капілярах проникає в товщу будівельних конструкцій: стін, перегородок, покриттів і перекриттів, утворюючи цвіль і руйнуючи їх, то слід зайнятися пристроєм відкритого дренажу, визначивши головний тальвег басейну, що має вихід в більш-менш значні за розмірами тальвеги, струмки і річки (рис. 13).

Але попередньо доцільно звернутися в будівельний відділ місцевого виконкому чи сільської ради за викопіювання з генерального плану креслення вашої ділянки, т. Е. За випискою з будівельного паспорта з даними про гідрогеологічної обстановки цієї місцевості. Маючи її, можна проконсультуватися у фахівців з осушення.

Приклад генерального плану присадибної ділянки з рішенням на ньому всієї дренажної системи, в тому числі і розміщення басейну накопичувача, показаний на рис. 14. При обстеженні поверхні ділянки треба визначити також лінію бровки ухилу і на ній провести зміцнення поверхневого шару грунту дерев'яними короткими стовпами, обійнятими бітумом, вбивши їх в грунт врівень з поверхнею. Такий басейн накопичувач може зайняти будь-яке місце на генеральному плані присадибної ділянки в залежності від його рельєфу - поблизу городу, саду, літньої кухні та ін.
