Змінний електричний струм, що діє напруга, сила струму

Генератор змінного струму

Пристрій, призначений для перетворення механічної енергії в енергію змінного струму, називається генератором змінного струму. В основу роботи генератора покладено явище електромагнітної індукції.

Рамка обертається в магнітному полі. Оскільки магнітний потік, який пронизує рамку, змінюється з плином часу, то в ній виникає індукована ЕРС:

Струм в ланцюзі проходить в одному напрямку протягом півоберту рамки, а потім змінює напрямок на протилежне.

Основними частинами генератора змінного струму є: індуктор, якір, колектор, статор, ротор.

а) пристрій ротора; б) робота генератора змінного струму

Змінний струм

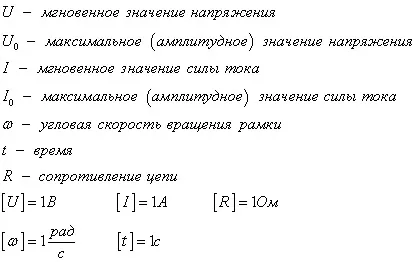

Змінний струм змінюється з плином часу за гармонійним законом.

Чинним (ефективним) значенням змінного струму називається сила такого постійного струму, який, проходячи по ланцюгу, виділив би таку ж кількість теплоти, що і даний змінний струм.

Потужність змінного струму

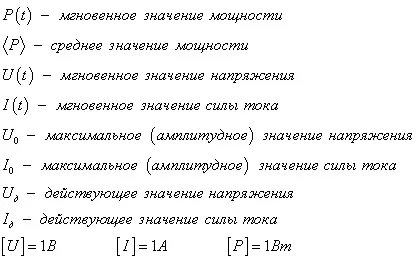

Потужність в колі змінного струму змінюється з плином часу. Тому введено поняття миттєвої потужності (потужність в певний момент часу) і середньої потужності (потужність за тривалий проміжок часу).

Розглянемо ланцюг змінного струму, що складається з послідовно з'єднаних резистора, котушки індуктивності та конденсатора, підключених до джерела змінної напруги.

Явище різкого збільшення амплітуди змінного струму в такому колі отримало назву резонансу напруг. Частота, при якій спостерігається резонанс, називається резонансною частотою.

Резонансна частота дорівнює частоті вільних коливань контуру.
