Змінна опалубка своїми руками технологія по кроках, сфера використання, схема

У сучасному будівництві змінна (рухлива) опалубка використовується для швидкого зведення монолітних будівель з малим числом заставних елементів і прорізів. Перевагою даної технології є відсутність швів, високі темпи робіт і економічність. Будинки, побудовані з її допомогою, мають хороші характеристики міцності, звуко- і теплоізоляційні характеристики і відрізняються стійкістю до зовнішніх впливів. Для промислових цілей використовуються системи з електричними автоматичними підйомниками, в індивідуальному будівництві поширені гідравлічні і ручні різновиди. Продуктивність останніх найнижча, але таке виготовлення ковзної опалубки в домашніх умовах виправдано економічно.

Стандартна схема включає: два однакових щита з вологостійкої фанери або конструкційної сталі, домкратні стрижні і рами, підвісні підмостки і внутрішній настил. Рухливі елементи виконуються з металу з високою міцністю, балки і настили дозволяється виготовляти з дерева. По всьому контуру (всередині і зовні) розташовані жорсткі балки, вага ковзної опалубки рівномірно розподілений між ними. Автоматичні домкрати (гідравлічні або електричні) встановлюються на рамах, які в свою чергу фіксуються на нижній ділянці бетонування (фундаменті, дні колодязя або труби).

Така конструкція підходить, перш за все, для заливки вертикальних будівельних систем, товщиною від 12 до 25 см, а не для перекриттів і горизонтальних прольотів. Труднощі виникають при формуванні прорізів і прокладання комунікацій або усунення дефектів. Використання ковзної пересувний опалубки передбачає безперервність процесу бетонування і армування, вимоги до якості бетону досить високі. Максимальний ефект досягається при введенні в розчин домішок, що прискорюють затвердіння, в північних районах суміш прогрівають електрикою або інфрачервоним випромінюванням.

Залежно від розмірів, розрізняють крупно-і мелкощітовие конструкції, обидві підходять для мало- і високоповерхових будівництва. У першому випадку для підйому потрібна спеціальна техніка, як і для якісного розподілу розчину всередині (крани і будівельні вібратори). Ковзаючі мелкощітовие опалубки складніше демонтувати, але вони більш універсальні, окремі елементи легко підняти самому. Але загальна трудомісткість процесу бетонування при цьому зростає. Незалежно від габаритів, щити бувають рівними або вигнутими, дана технологія підходить для створення стін будь-якої конфігурації.

Застосування в приватному будівництві

Основне призначення пов'язане зі зведенням високих будівель або монолітних будівель з мінімальним числом прорізів: димових труб, силосів, водонапірних або телевізійних веж. Таким чином, установка ковзної металевої опалубки з автоматичними домкратами більше підходить для промислового будівництва, а не приватного. Але система швидко налаштовується на будь-яке завдання, аж до відновлюють робіт. Допускається використання ковзної опалубного конструкції для ремонту стін колодязів.

В індивідуальному будівництві популярнішим сам метод, тобто підйом щитів опалубки вертикально вручну. Це дозволяє провести безшовну заливку колодязів і інших резервуарів, монолітних стін від фундаменту. При цьому, у всіх без винятку конструкціях всередині розміщується надійний армирующий каркас, що підсилює міцність і надійність споруди. У домашніх умовах важче виконувати безперервне бетонування, залитий ділянка знаходиться між щитами більше 1 дня (до допустимого нормами стану затвердіння).

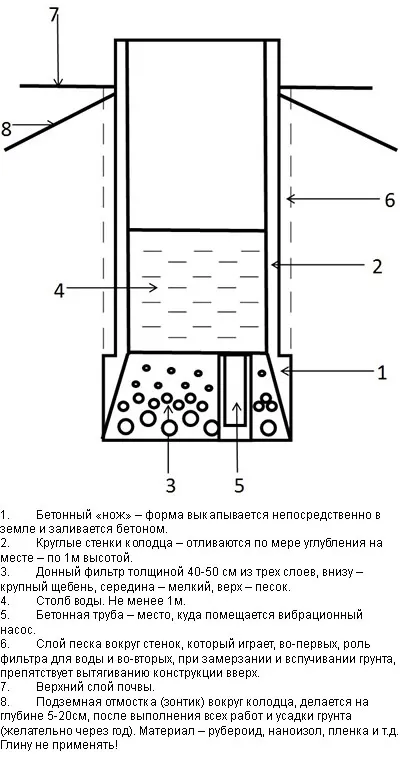

Інструкція по монтажу опалубки для колодязя

• Бетонний «ніж» - більш широке бетонне кільце, загострене зсередини.
• Стіни (не завжди круглі).
• Донний фільтр - подушку з щебеню і піску.
• Ділянка для розміщення насоса (необов'язково).
• Підземну гідроізолюючу вимощення з руберойду або плівки.

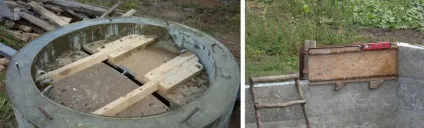

Для виготовлення ковзної опалубки потрібні щити зі сталі, товщиною не менше 2 мм, для каркаса і інших деталей підходить дерево. По суті, це одноразова конструкція, потрібні розміри і форма досягаються з'єднанням листів гвинтами або гайками. Кріпильні елементи не повинні потрапляти в бетонний розчин, вони виводяться назовні.

Рекомендований внутрішній діаметр ковзної опалубки для колодязя складає 80 см, зовнішній - 100, висота стін - 50-60. На заданій висоті листи фіксуються металевими смугами, між ними встановлюються дерев'яні бруски однакової довжини (по ширині стін). При малому надходженні води в схему вносяться зміни: нижня ділянка робиться з прорізами, в які згодом встановляться фільтри.

Дійсно робочий законний спосіб економії.
Це потрібно знати кожному!

Роботи проводяться поетапно:

• Копання ями.
• Виготовлення та розміщення ковзної опалубки.
• Заливка бетонного «ножа», верхній край якого повинен бути строго горизонтальний.
• Бетонування кілець з обов'язковим армуванням.
• Засипка грунту (допускається закопування незавершеного до кінця колодязя).

Монтаж і заливку бетоном легко провести самостійно, для зручності робіт рекомендується скористатися драбиною. Для виготовлення бетонного скошеного підстави в опалубку поміщають зрізані дошки. Армуючі прути або дріт розміщуються по вертикалі і горизонталі, на зразок плетеного каркаса. Бетон вибирається найвищої міцності, обов'язково перевіряється інструкція до цементу (рекомендована марка - не нижче М500). Більш простим варіантом є змінна опалубка квадратної форми, наприклад - 100 × 100 см, при такому виконанні легше виконувати армування.

Що кажуть майстри?

Поради та рекомендації:

1. При проведенні робіт в домашніх умовах слід знайти заміну будівельному вібратора, для трамбування розчину ідеальний запаяний шматок залізної труби відповідного діаметру.

2. Внутрішнє армування є обов'язковим аспектом технології, оптимальний ефект досягається при використанні рифлених сталевих прутів. Горизонтальне посилення колодязів дротом проводять через кожні 30 см. Внутрішній каркас бережуть від корозії: прути не повинні розташовуватися близько до поверхні (від 15 мм і глибше, в ідеалі - в середині стіни).
