Змій-вертушка (рис. 3). В основі польоту цього змія «еф-фект Магнуса». Що це таке? У 1852 році німецький вчений Г. Магнус виявив ефект обтікання повітрям обертаю-щейся труби: повітряний струмінь, оточуюча трубу поперек її осі, відхиляється в напрямку обертання. Якщо розрізати тру-бу (циліндр) уздовж осі попо-лам і змістити обидві половинки один щодо одного, напів-чітся вертушка. Циліндр буде крутитися, з'явиться і ефект освіти підйомної сили. Завдяки створенню підйомної сили і літає змій-вертушка.

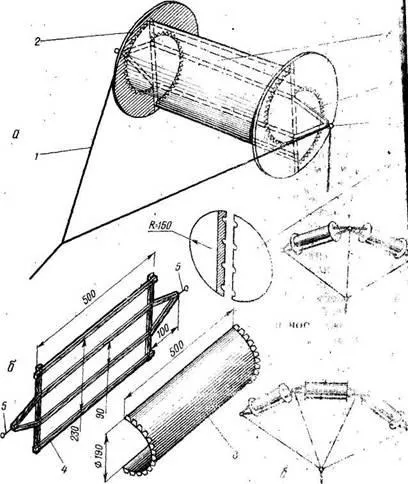

Мал. 3. Змій-вертушка:
а - змій; б - основні деталі; в - гірлянда зміїв; 1 - вуздечка, 2 - щока; 3 - лопать; 4 - рамка (каркас); 5 -ось

Для виготовлення цього змія необхідні соснові рейки, щільна чертежная папір, нитки і клей.
Рейки перетином 4X4 мм сої-диня нитками з клеєм в рам-ку, до кінців якої прив'язі-вают відрізки дроту діа-метром 1,5-2 мм. На них буде обертатися сама вертушка. На осі надягають петлі з жерсті Для вуздечки. Щоб петлі не злітали, до кінців осей при-паівают шайби.
З креслярського паперу Вире-зают чотири півкола. У них роблять вирізи під рей-ки, а потім попарно склеюють на рамці, щоб вийшли дві круглі щоки. З ватману вирізують два прямокутника Розміром 520X300 мм, по меншою сторонам яких де-, гавкають зубці. Відігнувши їх, СГІ подейкують паперові прямокутної-ки; виходять своєрідні лопаті. Залишається тільки вклеїти їх між щоками.
Для хвоста можна вико-ти смужки креповой паперу шириною 30-50 мм і довжиною близько 3 м.
При запуску вертушку распо-лага так, щоб вона як би накочувалась на вітер, і «кар-ман» будь-лопаті повинен ло-вить повітря знизу змія.
