Зливні і циркуляційні насоси (помпи)
Більшість пральних машин мають тільки один зливний насос, який використовується для викачування води з бака машини, коли це необхідно. Однак в деяких марках і моделях пральних машин використовується ще і другий насос для циркуляції води і прального порошку під час прання. Незважаючи на те, що схожі системи циркуляції використовуються різними виробниками, найбільш популярною є система компанії Zanussi під назвою Jet System. Інформація, наведена нижче, відноситься в основному до зливним насосів, проте в рівній мірі може підходити і для циркуляційних насосів. Обидва види можуть бути оснащені двигунами з екранованим полюсом або з постійним магнітом.
- Насоси, оснащені двигуном з екранованим полюсом.
- Насоси, оснащені двигуном з постійним магнітом.
- Кульові еко-клапани.
- Стандартна заміна насоса.

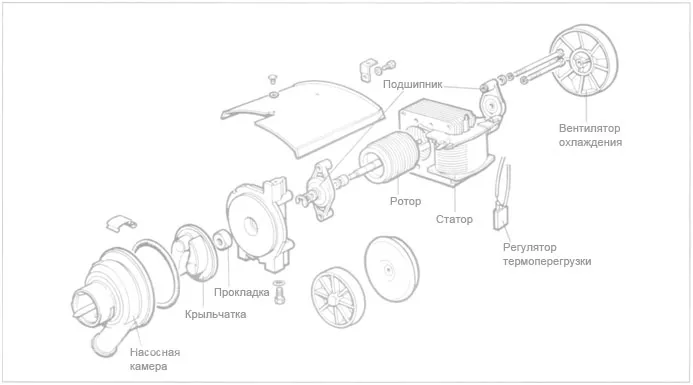

1. Насоси, оснащені двигуном з екранованим полюсом
Використовувалися в основному на більш ранніх моделях. Характерні протечками при виробленні певного ресурсу. Протікання зливного насоса пральної машини можуть бути не видно неозброєним оком, а ось калюжка, яка натекает під машиною, зазвичай видно добре. Тому спочатку перевірте всі затискачі на шлангах, приєднаних до насоса, і при необхідності затягніть їх.
Якщо протікання не вдалося ліквідувати у такий спосіб, а насос працює на двигуні з екранованим полюсом, слід перевірити ущільнювальну манжету вала. Це ущільнення, яке утворює водонепроникний бар'єр на обертовому валі двигуна прямо між робочим колесом і переднім підшипником насоса.
Ущільнювальна манжета може приходити в непридатність, якщо між ним і робочим колесом набивається багато пуху і пилу, що призводить до деформації гумового ущільнення. Щоб це перевірити, слід зняти насосну камеру, попередньо викрутивши болти або розтиснувши затискачі, які утримують її, і, закріплюючи ротор двигуна, повернути крильчатку насоса за годинниковою стрілкою, щоб зняти його з валу (крильчатка і ротор зазвичай мають ліву різьбу).
Після цього, видаліть все сміття з вала і встановіть всі деталі назад. Переконайтеся, що ущільнювальна манжета насосної камери на місці. Якщо ущільнення продовжує протікати, це відбувається, швидше за все, через її зносу і розм'якшення. У більшості машин в такому випадку доведеться повністю замінити насос.
Це може бути зайвим для такого маленького ущільнення, однак насправді вода, яка містить пральний порошок, потрапляє на передній підшипник насоса задовго до того, як витік стає очевидною. Це означає, що він сам уже був пошкоджений і завдає шкоди деталям, які є поруч.
Інша протікання насоса може бути викликана пошкодженням крильчатки. Наприклад, лопаті будуть пошкоджені через попадання в насос твердого предмета, будь то монетка або підшипник, що призведе до уповільнення роботи двигуна.
У будь-якому з наведених випадків вода буде повільно зливатися з машини. Це може привести до того, що віджимання почнеться, коли в баку ще залишиться вода. В результаті стануть протікати інші шланги або машина почне заповнюватися до неприпустимого рівня, тому як багато машин мають функцію синхронізованого заповнення водою для полоскання.
В інших пральних машинах повільний слив води призведе до того, що віджимання не буде зовсім. Це станеться від того, що реле тиску, виявивши присутність в машині води, яка не була злита вчасно через повільну роботу насоса, не дозволить вийти електродвигуна на режим віджиму. Після цього обертання барабана під час прання не буде відбуватися взагалі або прання буде зупинятися, коли підійде час віджиму.
Перевірку крильчатки і підшипників насоса можна проводити одночасно з перевіркою ущільнювальної манжети.
2. Насоси, оснащені двигуном з постійним магнітом
Конструкція двигуна з постійним магнітом дозволяє полегшити проблему протікання ущільнень вала і пошкоджень підшипників, які є характерними для двигунів з екранованим полюсом. Однак через потрапляння води в герметичну камеру ротора ротор може вискочити з неї.
Це відбувається, коли вода, що потрапила в герметичну камеру ротора, починає нагріватися і розширюватися, тим самим як би витісняє ротор з його позиції. Ця неполадка часто супроводжується деренчливим звуком, коли насос підключається до живлення і намагається заробити. При цьому насос може функціонувати, але неефективно.

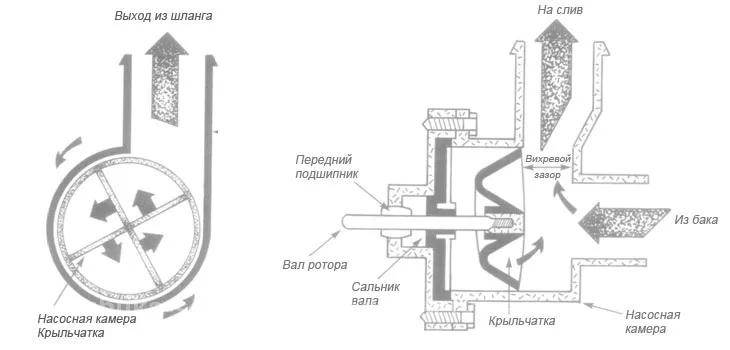

Цей вид робочого колеса є увігнутий диск. При роботі цього диска, між ним і насосної камерою утворюється проміжок, через який частки проходять набагато легше, ніж через лопаті звичайної крильчатки. Підняття води вихровим робочим колесом нагадує обертову воронку при зливі води у ванній.
3. Кульові еко-клапани
Відмінною рисою багатьох сучасних пральних машин є великий кульової еко-клапан, який поміщається в гофрованому шлангу-патрубку, що з'єднує бак з насосом або корпусом фільтра. Найбільш поширеною назвою такого виду є кульової еко-клапан. Дія даного пристрою є простим, але дуже ефективним, так як при правильній роботі воно істотно знижує витрату прального порошку (звідси і назва: еко - економний).
Для правильного функціонування необхідно правильно встановити і закріпити зливний шланг. Вода, що залишається всередині зливного шланга, коли зливний насос вже вимкнений після спорожнення машини, піднімає куля у напрямку до вхідного отвору бака. Це означає, що коли бак пральної машини буде наповнюватися для наступного циклу прання, вся вода і пральний порошок потраплять прямо в бак.
У попередніх моделях (неекономічних) до 70% порошку змивалося прямо у відкритий патрубок, фільтр і зливний шланг насосної камери, що призводило до великого витрачанню порошку. Економічна система, що використовує кульовий клапан, також забезпечує нагрівання води тільки в баку, а не тієї, що знаходиться в зливному шлангах, фільтрі і насосній камері, що дозволяє знизити витрату електроенергії на прання.
Щоб уникнути проблем і забезпечити ефективну роботу системи, переконайтеся, що обладнання встановлене правильно (відповідно до інструкцій виробника) і що куля вільно рухається всередині шланга. Регулярно очищення обладнання від скупчення бруду, порошку і осаду.
4. Стандартна заміна насоса
Примітка: Як і у випадку з будь-яким ремонтом обладнання, перед тим як почати переконайтеся, що воно повністю відключено (вимкніть обладнання, вийміть дріт з розетки і закрийте всі крани).
Марка, тип і форма насоса можуть бути різними в залежності від виробника і окремих моделей. Однак розташування зливного насоса (в тому числі і циркуляційного) зазвичай буває в нижній частині пральної машини.
Встановити їх теж можна по-різному, але існують три основні способи:
- за допомогою самонарезающих гвинтів або болтів;
- байонетним способом кріплення (зміщення по осі за секторні виступи);
- за допомогою пластикової засувки і кільця ущільнювача.
Позначте всі з'єднання і положення на насосі перед тим як від'єднувати дроти і шланги. При двох перших способах установки насос можна відносно легко зняти і замінити. Це процес не вимагає докладного пояснення і покрокової візуальної (за допомогою фотографій) демонстрації. Однак в третьому випадку, коли насос закріплений за допомогою пластикових засувок і кільця ущільнювача, буде потрібно невелике пояснення того, як його простіше зняти.

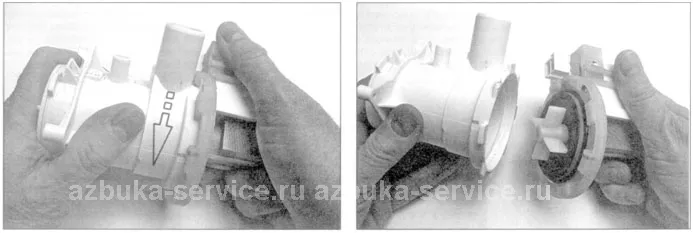

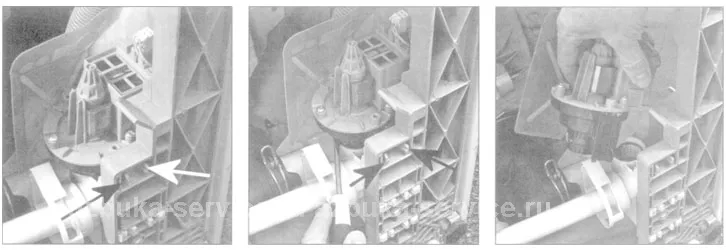

На фотографіях нижче зображений насос, який працював несправне. Його необхідно було зняти і виявити причину (засмічення камери, проблеми з крильчаткою або двигуном з постійним магнітом і т.д.). Такий спосіб закріплення насоса широко поширений в пральних машинах марки Zanussi і інших марок, які є частиною тієї ж групи компаній. Вони включають в себе такі марки як AEG, Electrolux і деяких інших.

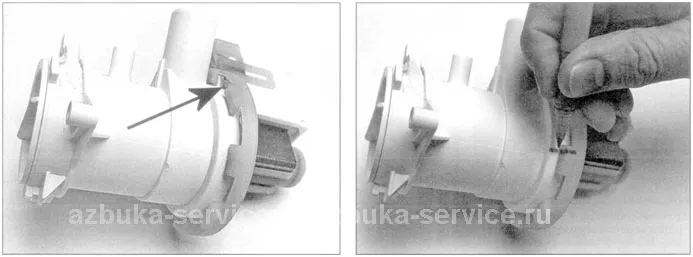

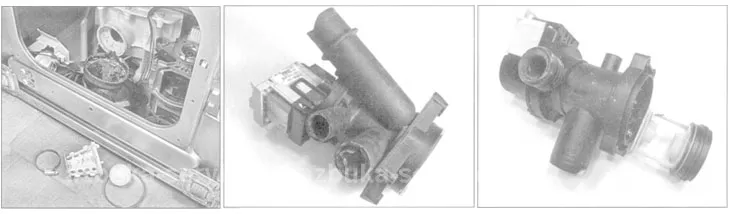

На фотографіях можна побачити, що схожі пластикові засувки використовуються для закріплення інших деталей на пластиковому підставі машини. В даному прикладі було виявлено, що ущільнення вала зносилося і пропускало воду в герметичну камеру двигуна з постійним магнітом. Необхідно було замінити насос повністю, так як не було окремих деталей. Для того, щоб встановити новий насос, необхідно вирівняти його по контуру пластикової форми і плавно рухати по поверхні до тих пір, поки засувка не заходить в паз і не пролунає характерний звук.
Примітка: У більшості сучасних машин доводиться проводити заміну насоса цілком навіть через найменших ушкоджень. Однак це не виправдовує ігнорування протікання. Подібна поведінка призводить до зайвих витрат.
