Жорстке і шарнірне з’єднання балок

Привіт, друзі, Новомосковсктелі, колеги! «Лукарінвест» продовжує свою роботу для Вас!

На цей раз поговоримо про з'єднання балок. Жорсткому і шарнірному.

В цілому, балки спираються або на колони, або на стіни. Найчастіше - під прямим кутом, хоча існують варіанти косою опори.

За конструктивним рішенням з'єднання буває шарнірним і жорстким. Реалізується за допомогою сопрягательних вузлів. Саме ж сполучення ділиться на опору зверху і бічне примикання.

Якщо ми говоримо про шарнірному з'єднанні, то воно виконує тільки опорну реакцію, а при жорсткому з'єднанні відбувається ще й опорний момент.

Найбільш поширене саме з'єднання шарнірного типу. Жорстке - має місце бути при проектуванні багатоповерхових будівель, їх каркасів зокрема.

Не залежно від виду з'єднання завжди необхідно чітко прораховувати такі моменти, як:

1 Обчислення параметрів зварних швів, заклепок, а так же болтів при проектуванні сопрягательних вузлів.

2 Забезпечити максимальну підгонку до опорної поверхні. Поряд з торцями ребер жорсткості (застосовуються для рівномірного розподіл навантаження на опори) і інших елементів які можуть спрацювати на зминання конструкції.

3 Також, не менше доцільно брати до уваги опорна защемлення в вузлах шарнірного типу, а при жорсткому типі слід враховувати «столик» і «рибку» (опорні моменти нижнього і верхнього пояса відповідно).

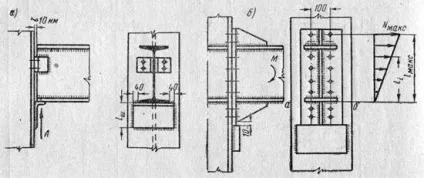

Нижче представлені ілюстрації типів опори

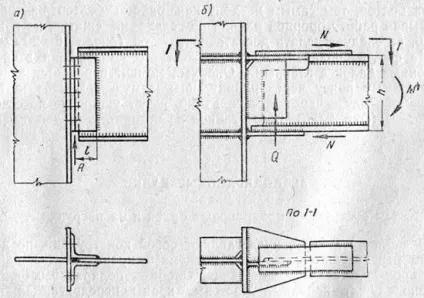

1 Балки спираються на колони.

2 Бічне примикання балок до колон.

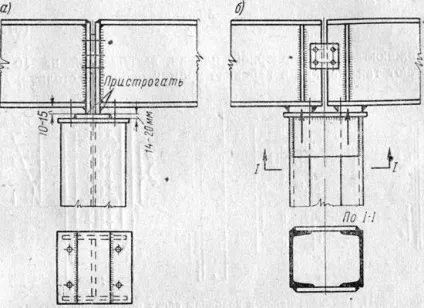

3 Бічне примикання за допомогою «столика»

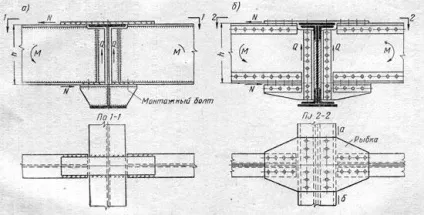

4 Приклад жорсткого сполучення

У свою чергу, фахівці нашої компанії розроблять будь-який необхідний Вам будівельний проект в оптимальні терміни і з повним дотриманням усіх необхідних норм.
