Жорстке і шарнірне обпирання колони на фундамент

Сталеві колони. Найпростіші сталеві колони, які і будуть розглядатися в підручнику, прикріплюються до фундаментів за допомогою опорних плит (щодо товстих сталевих листів) і анкерних болтів. Вони не забезпечують жорсткого защемлення внизу і мають піддатливість, тому таке закріплення вважається шарнірним (рис. 4.14).

Мал. 4.14. Шарнірне кріплення колони до фундаменту: а) конструктивна схема; б) розрахункова схема; 1 - колона; 2 - траверса; 3 - опорна плита бази колони; 4 - анкерні болти (гайки, шайби не показані); 5 - фундамент

Мал. 4.15. Жорстке кріплення колони до фундаменту: а) конструктивна схема; б) розрахункова схема; 1 - колона; 2 - траверса; 3 - опорна плита бази колони; 4 - анкерні болти (гайки, шайби не показані); 5 - фундамент

При необхідності забезпечити жорстке защемлення прикріплення колони до фундаменту використовують складнішу конструкцію траверси (рис. 4.15). З малюнка видно, що поворот нижнього перетину колони або опорної плити практично виключається.

Мал. 4.16. Шарнірне прикріплення балки до сталевої колоні: а) схема обпирання балок; б) розрахункова схема опор для балок і колони; 1 - балки; 2 - колона; 3 - сталева прокладка; 4 - болти (гайка і головка болта не показані)

Балки до колон можуть прикріплятися як шарнірно, так і жорстко. Приклад шарнірного з'єднання балки з колоною показаний на рис. 4.16, при такому кріпленні можливий поворот торцевого перетину. Приклад жорсткого з'єднання зображений на рис. 4.17, де балка через опорне ребро передає навантаження на опорний столик колони, а жорстке приєднання балки до колони забезпечується болтами, які виключають поворот перетинів, тобто роблять вузол жорстким. При цьому слід розуміти, що жорсткість з'єднання балки з колоною залежить не від того, спирається вона зверху або збоку, а від способу з'єднання, що забезпечує або який не забезпечує можливість повороту. Спирається балки зверху можна зробити жорстким, а примикання збоку шарнірним (якщо прибрати частину болтів, залишивши їх тільки в нижній частині з'єднання).

13.Тіпи обриси ферм. Основні системи решіток ферм. (Метал)

Фермами називаються гратчасті конструкції, що працюють на вигин, що служить для перекриття великих прольотів.

Конструкції ферми складається з окремих стрижнів, які з'єднуються у вузлах і утворюють геометрично незмінну систему.

Залежно від призначення, їм надають різну форму:

• сегментте
• ферми полігонального обриси (найбільш підходять для конструювання важких ферм і великих прольотів);
• ферми трапецеидального обриси (дозволяє влаштовувати жорсткі рамні вузли, що підвищує жорсткість будівлі);
• ферми з паралельними поясами (основний тип покриття будівель).
• ферми трикутного обриси (зазвичай кроквяних фермам, консольним навісів, щогл, башт);

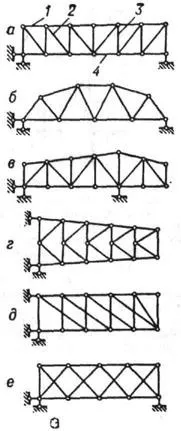

Класифікація ферм за типами решітки:

а - балочна співпрацівники;

б - балочна з трикутної гратами;

в - балочно-консольна з трикутної гратами і додатковими стійками;
