зернозбиральні комбайни

Що таке комбайн?

Пішло в минуле час, коли хліб прибирали вручну. Для полегшення цієї важкої і трудомісткої роботи були створені машини: жатки, скошують стебла з колосками; молотарки, обмолочують колосся; сортування, що відокремлюють повноцінне зерно від домішок і насіння бур'янів. А потім жатку, молотарку і сортування об'єднали в одну складну машину, так з'явився зернозбиральний комбайн.

Найбільш ранні згадки про комбайноподобних пристроях, що полегшують збір і обробку врожаю, відносяться до часів Стародавнього Риму. На великих зернових полях Галлії (нинішні Іспанія і Франція) для збирання зернових застосовували спеціальний короб з гребенеподібне передньою кромкою на нижній стінці, призначеної для зривання колосків зі стебел. Короб штовхав бик (або кілька биків), а розташовувався перед коробом працівник (зазвичай, раб) пристосуванням, що нагадував швабру, скидав колосся з гребенів, коли стебла потрапляли між ними і обривалися, в короб.
За принципом дії це примітивне пристрій нагадує сучасну очісуючого жатку, що принципово відрізняється від жаток з ріжучими апаратами. Якщо вірити давньоримським літописцям, такий короб з биком і одним рабом заміняв працю десятьох працівників з косами і ручними молотарками.

Перші комбайни (як сукупність робочих машин і пристроїв) переміщалися упряжкою, що складалася з 2 - 3 десятків коней. Потім для тяги комбайна стали використовувати трактор.

У наш час майже всі комбайни випускаються самохідними. Вони мають свій двигун, який приводить в дію і робочі органи комбайна, і його ходову частину. Проте на полях ще зустрічаються причіпні, напівпричіпні і навісні машини.

Комбайн (англ. "Сombine" - "з'єднання") - машинний агрегат, сукупність робочих машин, що одночасно виконують кілька різнохарактерних операцій.

За назвою збираних культур комбайни називаються зерно-, кормо, сілосо-, буряко-, льоно-, конопле-, картоплі-, томато-, капустоуборочнимі і ін.

Зернозбиральні комбайни призначені для зрізання стебел, обмолоту і очищення зерна при прямому комбайнуванні або для підбору хлібних валків, обмолоту і очищення зерна при роздільному комбайнуванні. Крім збору очищеного зерна в бункер, яке потім вивантажують в транспортні засоби і відвозять на додаткове очищення і зберігання, комбайн забезпечує збір соломи і полови, які потім викидають у вигляді копиць в поле, пресують і вантажать в транспортні засоби або після подрібнення розкидають по полю в вигляді сидератів (натуральних добрив).

Самохідний зернозбиральний комбайн складається з ходової частини (з двигуном, трансмісією і рушієм), а також декількох агрегатів і пристроїв, послідовно виконують технологічні операції зі збирання зернових культур. Ці операції включають зрізування стебел з колосками і подальшу обробку стеблі-зернової маси з метою отримання чистого зерна і переробки незернової частини врожаю (полови, соломи і т. Д.).

Залежно від обраного способу збирання зернової культури (пряме або роздільне комбайнування), комбайн може бути оснащений різними технологічними опціями (в т. Ч. Змінними), але основна комплектація, що забезпечує технологічний процес включає жнивну частину або підбирач, молотильних пристрій, сепаруючий пристрій, транспортні механізми, зерновий бункер і копичник (або подрібнювач). Кожен з технологічних механізмів комбайна може мати ті чи інші конструктивні відмінності, але їх основне призначення та принцип роботи відрізняються мало.

Класифікація зернозбиральних комбайнів

Зернозбиральні комбайни класифікують за способом використання енергії (агрегатування) і за схемою руху потоку хлібної маси в процесі її обробки.

За способом агрегатування комбайни підрозділяються на три типи: причіпні (рис.1, а, б, в). самохідні (рис. 1, г, д, е) і навісні (рис. 1, ж). Причіпні і навісні комбайни діляться, в свою чергу, на дві групи: моторні - з приводом робочих органів від власного двигуна і безмоторні - з приводом робочих органів від ВВП трактора або самохідного шасі.

У напрямку руху потоку зрізаних стебел, що подаються в молотильний апарат, зернозбиральні комбайни діляться на: Г-образні (рис. 1, а). Т-образні (рис.1, д, ж). поперечно-прямоточні (рис. I, в) і поздовжньо-прямоточні (рис. 1, б, г, е). Поздовжньо-прямоточні комбайни бувають з пасивним і активним звуженням потоку хлібної маси.

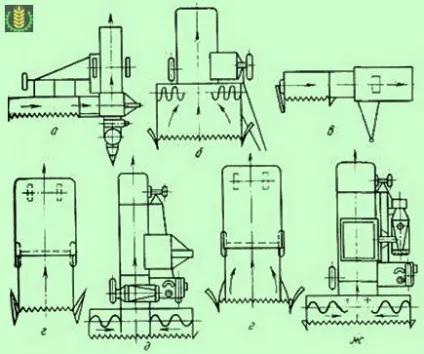

Рис.1 Зернозбиральні комбайни: а - причіпний Г-подібний; б - причіпний прямоточний; в - причіпний поперечно-прямоточний; г-самохідний поздовжньо-прямоточний; д - самохідний Т-подібний; е -самоходний прямоточний з пасивним звуженням; ж - Т-подібний навісний на самохідне шасі

Окрему групу становлять крутосхильні комбайни, призначені для роботи в гористій місцевості. Особливість конструкції полягає в наявності гідромеханізмів, автоматично забезпечують горизонтальне положення молотарки.

Основна характеристика зернозбирального комбайна - розрахункова пропускна здатність його молотильного апарату. Вона залежить від типу і розмірів робочих органів, а також від їх регулювань, стану прибирається культури, рельєфу поля та інших факторів. Від пропускної здатності молотарки (т. Е. Її продуктивності) залежить і швидкість переміщення комбайна по полю, і можливість установки широкозахватних жаток, і швидкість збирання врожаю в цілому.
За пропускної здатності молотильного апарату комбайни класифікують (пропускна здатність в кг / сек): 1, 3, 5, 6, 9, 10, 12.

У світовій практиці створення сучасних зернозбиральних комбайнів йде за двома напрямками: з молотаркою класичної схеми і з аксіально-роторним молотильно-сепаруючий пристрій (МСУ).
До першого виду належать вітчизняні комбайни «Єнісей-1200», РСМ-8 «Дон-1200», РСМ-10 «Дон-1500», а також JohnDeer, Claas, Ліда -1300, до другого - СК-10 «Ротор» СК 10В «Дон-Ротор», КЗР-10 «Полісся-Ротор», КЗС-10 і ін.
