Збірка (зарядка) і установка гидронатяжителя ланцюгів, гидронатяжитель ланцюгів

Оправлення для збірки гидронатяжителя ланцюга

Вам будуть потрібні: ті ж інструменти, що і для зняття і розбирання гидронатяжителя, а також спеціальна оправлення, розміри якої показані на рис. 5.6.
Перед складанням змастіть плунжер і внутрішню поверхню корпусу чистим моторним маслом.
1. Затисніть в лещата оправлення в вертикальному положенні.
2. Встановіть на оправлення корпус гидронатяжителя.
3. Вставте плунжер в корпус до упору стопорного кільця плунжера в оправлення.
4. Вставте в плунжер пружину і заповніть натяжітель чистим моторним маслом. Стискаючи пружину, загорніть різьбову пробку. При цьому стопорне кільце плунжера повинно увійти в проточку на корпусі і утримувати плунжер від переміщення, тобто натяжітель буде «заряджений».
5. Зніміть гидронатяжитель з оправлення.

Якщо немає оправлення для збірки гидронатяжителя чи ні можливості її виготовити, можна зібрати натяжітель наступним чином.

1. Виготовте кільце з смужки металу товщиною 1,0 мм і шириною близько 15 мм. Для цього можна використовувати шматок стрічки від старого стрічкового хомута.

2. Зігніть відрізану смужку в кільце, діаметр якого дорівнює зовнішньому діаметру плунжера гидронатяжителя.

3. Вставте плунжер в корпус гидронатяжителя так, щоб стопорне кільце на плунжері встановилося навпроти проточки в корпусі.

4. Вставте виготовлене кільце в зазор між плунжером і корпусом і просуньте його в корпус на глибину кільцевої проточки в корпусі.

5. Переверніть корпус і протолкніте плунжер вниз. Стопорне кільце переміститься на більший діаметр проточки на плунжері і увійде в проточку на корпусі, утримуючи плунжер в «зарядженому» стані.

6. Вийміть монтажне кільце.

Плунжер повинен виступати з корпусу на величину, показану на фото.

7. Залийте масло в корпус, вставте в нього пружину і, долаючи її зусилля, загорніть пробку. Затягніть пробку.

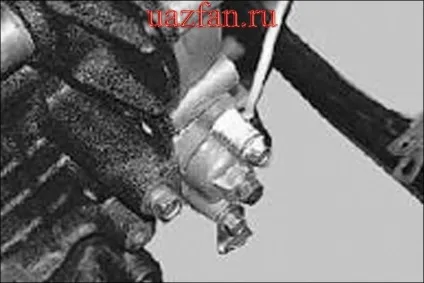

9. Змастіть прокладку кришки гидронатяжителя герметиком, укладіть в кришку шумоізоляційні шайбу, встановіть кришку на місце і закріпіть болтами.

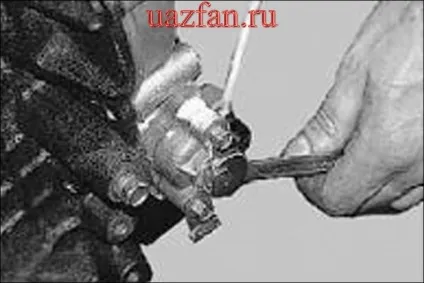

10. Виверніть пробку з кришки ...

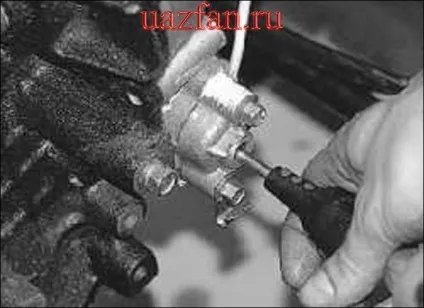

11. через отвір під пробкою натисніть відповідним стрижнем (наприклад, викруткою) на гидронатяжитель, перемістивши його до упору, і потім відпустіть. Гидронатяжитель «розрядиться», виштовхнувши стрижень, його корпус під дією пружини упреться в кришку - ланцюг натягнеться. Загорніть пробку.

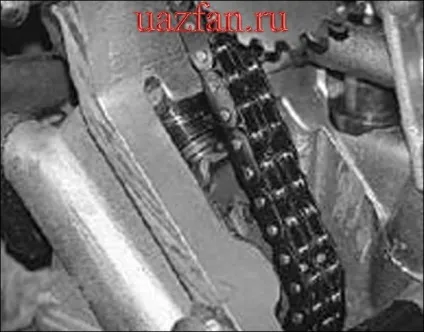

Так виглядає «нерозряджених» гидронатяжитель.
