Збірка печі Слобожанки своїми руками - інструкція з виготовлення

Проблема обігріву невеликих приміщень промислового або сільськогосподарського призначення з давніх пір гостро стоїть перед малими підприємцями різних територій нашої країни і ближнього зарубіжжя. Багато хто прагне придбати або виготовити з мінімальними витратами матеріалу і часу невелику економічну піч, яка не вимагала б частих завантажень палива. Одним з перспективних видів подібних виробів є піч Слобожанка конвекційного типу. Завдяки особливій будові нагрітий при згорянні палива повітря піднімається у верхню частину приміщення, а на зміну йому надходить більш холодне повітря з нижньої частини. Простота конструкції дозволяє своїми руками виготовити піч Слобожанка в умовах невеликої домашньої майстерні.

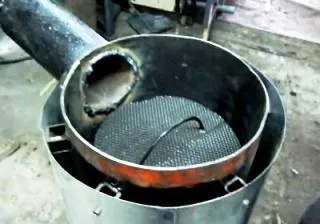

Перед описом безпосереднього процесу самостійного виготовлення пристосування розглянемо більш докладно його внутрішній устрій. Безнапірний підйому нагрітого повітря забезпечується наявністю додаткового зовнішнього кожуха печі, який відділений від паливної камери достатнього розміру повітряним зазором. Для його забезпечення застосовується певна система кріплення топки всередині кожуха.

Повітря безперешкодно надходить знизу і, нагріваючись від стінок паливної камери, за законами фізики піднімається вгору. У верхній частині приміщення він поступово остигає і опускається в нижню частину приміщення. Таким чином відбувається постійне перемішування холодного і теплого повітря і швидке нагрівання внутрішнього простору. Одна подібна конструкція здатна обігріти приміщення площею від 50 м2 при висоті стель до 3,5 метра.

Ще однією особливістю печі Слобожанки є практично повне спалювання палива завдяки поліпшеній подачі повітря безпосередньо в зону горіння палива, в якості якого виступають дешеві тирса, солома і навіть хвоя. Крім зазначених вище можуть застосовуватися і дрова, що встановлюються вертикально.

Для обмеження кількості виходить нагрітого повітря, камера згоряння закривається зверху кришкою-відбивачем, що регулює величину просвіту до стінок топки.

Важливу роль у забезпеченні безперебійної подачі повітря і активізації процесу горіння в саморобній печі грає спеціальний електронний пристрій, що представляє собою товстостінну трубу з поздовжніми прорізами, що закривається знизу зрушуються п'ятаком зі сталі товщиною 3-5 міліметрів.

Переміщаючи його щодо нерухомо привареної до труби осі можна регулювати обсяг повітря, що подається і, відповідно, інтенсивність горіння всередині камери згоряння.

Для видалення газоподібних продуктів горіння безпосередньо з камери згоряння у верхній її частині встановлюється димохід діаметром близько 100 міліметрів.

Для самостійного ізготовленіяпечі Слобожанки необхідно підготувати ряд інструментів. Основними з них є зварювальний апарат, болгарка, рулетка або лінійка великої довжини.

Процес виготовлення необхідно почати з підбору готового товстостінного сталевого циліндра діаметром не менше 250 міліметрів. Як підходящої заготовки може підійти корпус від вийшов з ужитку титану. У нижній частині циліндра необхідно приварити дно з листової сталі достатньої товщини з отвором в центрі діаметром 80 - 100 міліметрів для установки воздуховода. Сам повітропровід, а також димар виготовте з відрізків труби відповідного діаметру. При цьому, якщо димохід не має ніяких додаткових конструктивних елементів, то в повітроводі необхідно виготовити поздовжні прорізи шириною 8-10 міліметрів.

Виконати їх можна за допомогою болгарки з встановленим диском для різання металу по попередній розмітці.

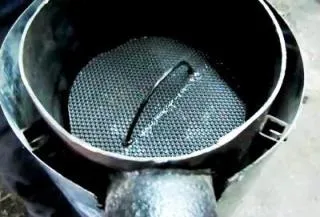

Для виготовлення теплорассеівающіх диска підберіть сталевий лист товщиною 8-10 міліметрів. Такі параметри необхідні в зв'язку з тим, що Слобожанка відноситься до печей з верхнім горінням, тому на диск діють максимальні температури.

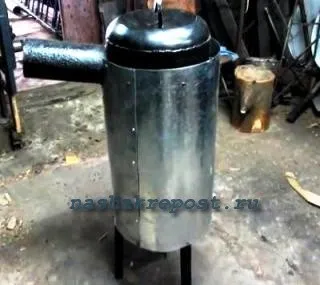

Конвенційний кожух печі Слобожанки може бути виконаний з менш товстого сталевого листа, так як його основне завдання полягає в напрямку повітряного потоку уздовж стін камери згоряння. Для з'єднання стінок зовнішнього циліндра можна застосувати два способи. Перший полягає у використанні металевих трубчастих або суцільних циліндрів із заставними головками - заклепок. Для виконання з'єднання в місцях установки сполучних елементів необхідно просвердлити отвори, діаметр яких на 0,1 - 0,2 міліметра більше діаметра стрижня. Після цього за допомогою спеціального заклепувального пістолета формують замикають головки. При невеликій товщині листа можливо і використання з'єднання фальцевим швом. Для його виготовлення на обох кромках з'єднується листа виготовляють перпендикулярні відгини один з яких в два рази більше іншого. Процес з'єднання полягає в обгинанні великим загином меншого і пригибании обох до корпусу конвенційного корпусу.

Не забудьте встановити у верхній частині тонкостенного зовнішнього циліндра пристосування для фіксування його до топкової камери, що забезпечить рівний і постійний повітряний зазор між циліндрами.

Для забезпечення вільного руху повітря вся конструкція повинна бути піднята над підлогою не менше ніж на 200 - 250 міліметрів. Цього легко домогтися при використанні ніжок із сталевої штаби завтовшки 3 -5 міліметрів, що приєднуються в нижній частині конвенційного корпусу печі Слобожанки.
