Заземлення трикутником схема, розміри, етапи монтажу
Деякі люди задаються питанням, чи потрібно робити заземлення в приватному будинку. Згідно з нормативами ГОСТ, СНиП та ПУЕ потрібно робити відвід, який захистить і вбереже людину від ураження електричним струмом. Тому при будівництві приватного будинку в першу чергу слід підключити таку систему. Найзручнішою і поширеною конфігурацією вважається рівносторонній трикутник - це металева конструкція, яка забивається в землю за допомогою штирів. Відстань між штирями має бути рівним. Розміри залежать від грунту, в якому він буде розташовуватися. Стрижнями утворюють контур з арматури, труби або сталевих куточків. Їх форма повинна бути зручною, щоб їх легко можна було забивати в землю. У цій статті ми детально розповімо про те, як зробити заземлення трикутником в приватному будинку.

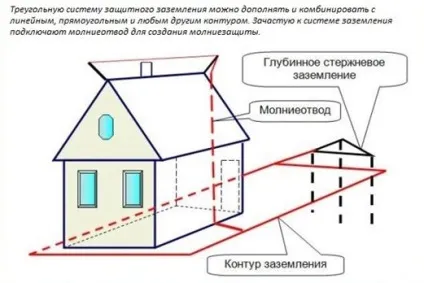

Перевага трикутної форми контуру
Яку перевагу над контуром у вигляді смуги має трикутник? Воно полягає в тому, що така конструкція займає меншу площу, відповідно земляних робіт буде значно менше. Та й з'єднувати штирі набагато простіше в ямі, ніж у вузькій і довгій траншеї. Однак найголовніша перевага трикутного заземлення - полягає в надійному функціонуванні захисту, тому що якщо перемичка з металу між електродами пошкодиться, заземлюючих пристроїв буде все одно робочим (з іншого боку).

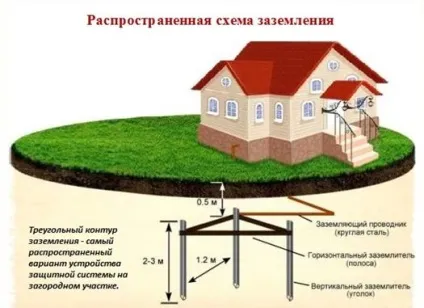

Висота кожного заземлюючого електрода має певні норми і складає 2 - 3 метри. Форма розташування електродів в землі - трикутник, відстань між якими має бути не менше 1,2 м. Для того щоб отримати гарну контактне з'єднання, використовується металева пластина, яка накладається за допомогою зварювання. Щоб підвести заземлення від контуру до будинку рекомендується використовувати шину з такого ж металу або дріт зі сталі відповідного перетину. Розміри куточка повинні бути не менше 50х50 мм.
етапи установки
Зробити заземлення трикутником можна за наступною покрокової інструкції:

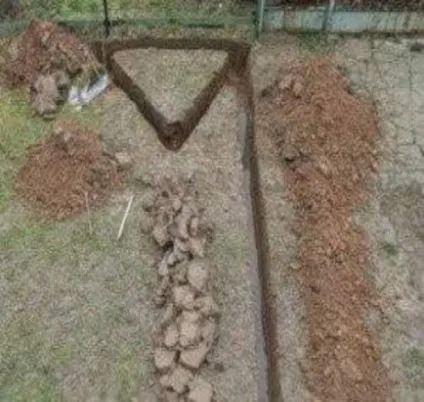

- На обраному місці помічаємо місця закапування вертикальних електродів. Після чого потрібно викопати траншею глибиною до одного метра. Глибина повинна бути нижче промерзання землі. Лінії конструкції повинні утворювати трикутник, довжина сторони якого вказується в розрахунках.
- Потім необхідно вирити траншею від конструкції до силового щитка. Кут контуру, до якого буде приєднуватися щиток, вибирається найближчий. Це робиться для економії матеріалів.

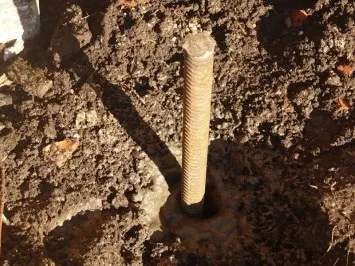

- Далі необхідно забити електроди в землю, залишивши над грунтом 20 см.

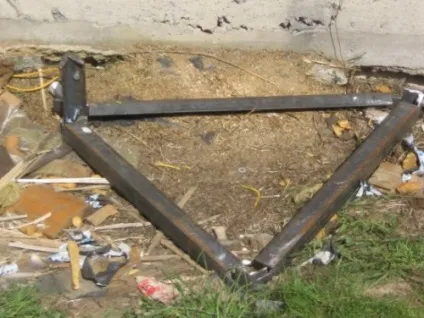

- За допомогою сталевої штаби необхідно зробити замкнуту систему. Вона приварюється до електродів і утворює трикутник.

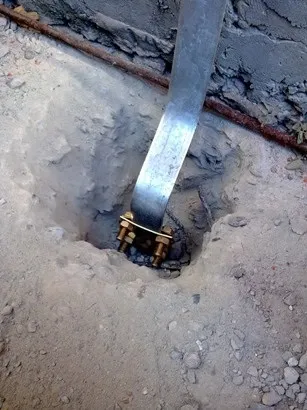

- Від найближчої точки прокладається смуга до силового щитка і виводиться на стіну.
- До підведеної до шафи планці приварити болт, при цьому його різьблення повинна бути назовні. Це означає, що приварюватися буде шапка болта. Щоб підключити заземлення до щитка в будинку, важливо заздалегідь в стіні висвердлити отвір для заземлюючого кабелю.
- За допомогою гайки приєднується кабель заземлення до болта. Після цього необхідно обробити місця зварювання і з'єднань спеціальними речовинами від корозії і герметиком.

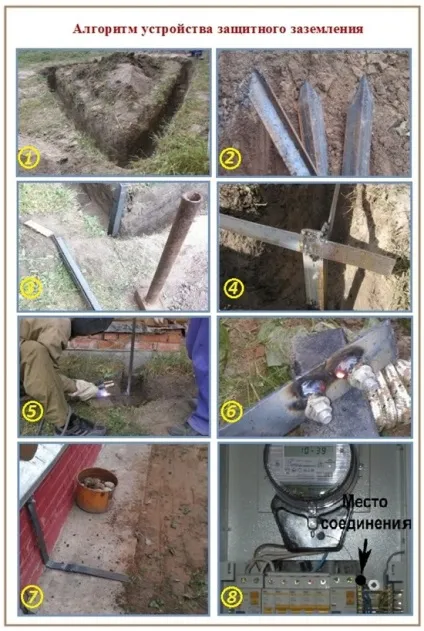

Інструкція в картинках виглядає наступним чином:
Завершальним етапом установки заземлювача своїми руками буде перевірка опору заземлення. Для цього потрібно мати спеціальний електричний прилад, який називається омметр. Але так як такий прилад коштує не дешево, то краще запросити фахівця з енергоуправління. Фахівцю потрібно зробити заміри і внести дані в паспорт контуру заземлення.
Важливо перевірку робити в суху погоду, так як атмосферна волога може дати похибки виміру. Норматив опору контуру не повинен перевищувати 4 Ом для мережі 220 Вольт. Якщо ж опір перевищує цей показник, то потрібно доопрацювати заземлення. Для цього потрібно додати ще один заземлитель або зробити конструкцію у формі ромба.
У разі, якщо параметри відповідають всім нормам і вимогам і підтверджується низький опір контуру, то можна заривати траншею. Робиться це однорідним ґрунтом, без щебеню і сміття. Підключати заземлення до щитка слід не паралельно, а окремо кожну технічну одиницю.
Є ще один спосіб перевірити опір без виклику фахівця. Для цього достатньо мати лампу, потужність якої не менше 100 Вт. Джерело світла одним контактом приєднується до системи, а другим - до фази. Якщо трикутник встановлений правильно, то лампочка буде горіти яскраво. Якщо ж вона світить тьмяно, значить контакти між заземлювачами слабкі і стики потрібно буде переробляти. Якщо світло взагалі не горить, то трикутник встановлений неправильно. В цьому випадку слід перевірити саму схему і подивитися де була допущена помилка.
Ось і все, що хотілося вам розповісти про те, як зробити заземлення трикутником своїми руками. Сподіваємося, надані схеми, фото і інструкція по монтажу були для вас корисними!
