Заземлення газового котла опалення - особливості та монтаж

Устаткування системи опалення приватного будинку - дуже відповідальний процес. Він складається з багатьох етапів. Один з них - заземлення котла. Перевіряючі служби можуть не видати дозвіл на експлуатацію приладу, якщо не буде акта про заземлення. Розглянемо, як правильно зробити заземлення.

Навіщо заземлювати

Це необхідно, щоб зняти утворюється на поверхні приладу статичну електрику. Якщо цього не зробити, можуть виникнути деякі проблеми:

1. Котел вийде з ладу. Основні деталі пристрою дуже чутливі до перепадів напруги. Щоб поміняти, наприклад, плату, доведеться витратити чималу суму грошей.
2. Відсутність заземлення може призвести до пожежі. Природний газ, який використовується при роботі газового котла, вибухонебезпечний. Щоб стався вибух, вистачить і однієї маленької іскри.

Зважаючи на це, навіть якщо перевіряючі органи дозволили користуватися котлом без акту про заземлення, його все одно потрібно обладнати. Від цього залежить безпека і часто життя мешканців будинку.

Як краще діяти

Варто пам'ятати про особливості газових приладів опалення. Перевіряючий буде дивитися не тільки на загальний опір приладу, але і на провідність грунту.

Обладнати систему заземлення своїми руками можна двома способами:

1. Встановлюючи вже готовий комплект обладнання. До його складу входять всі необхідні деталі. Робота не займе багато часу і сил. Для успішного проведення робочого процесу знадобиться ділянку землі з розмірами 0,5 на 0,5 м. Встановити такий комплект можна у дворі приватного будинку або в підвалі.
2. Виготовивши потрібні деталі своїми руками. Для роботи знадобляться зварювальний апарат, і куточок зі сталі. З нього необхідно виготовити конструкцію, схожу на трикутник. Вкопувати її в землю рекомендується мінімум на 1 м.

Органи, які контролюють використання газових приладів опалення, радять встановлювати готові комплекти. Але це не обов'язкова вимога - всі деталі можна зробити самостійно.

Правильний вибір

Перед тим як почати роботу, важливо визначитися з видом заземлювача. Це найважливіша деталь системи заземлення. Являє собою електрод, який торкається землі. Буває двох видів:

1. Природний. У більшості випадків виготовлений з металу. Часто це звичайна арматура. Відносно природного заземлювача є одне важливе правило: у нього має бути 2 контакту, які заземлюють провідники з приладом опалення. Труби каналізації та опалення, трубопроводи, по яких йдуть вибухонебезпечні речовини, і труби з захистом від корозії не можуть виступати в якості заземлювачів.
2. Штучні. Вироби, спеціально виготовлені для того, щоб облаштувати заземлення газового котла. До них відносяться металеві труби, куточки, виготовлені зі сталі, смужки металу.

Робочий процес

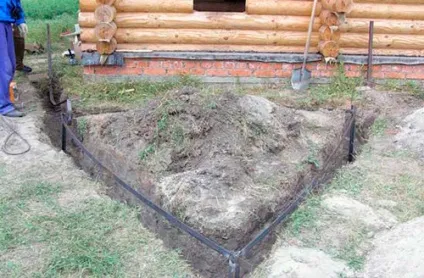

Щоб правильно зробити ефективне заземлення газового котла, потрібно подбати про виготовлення зовнішнього контуру. Зазвичай він розташовується в безпосередній близькості від будівлі. Як виготовляється контур:

1. Для початку потрібно зробити розмітку. Приблизна відстань від будинку - 1 м. Необхідно намалювати рівносторонній трикутник, кожна зі сторін якого буде дорівнює 2 м.

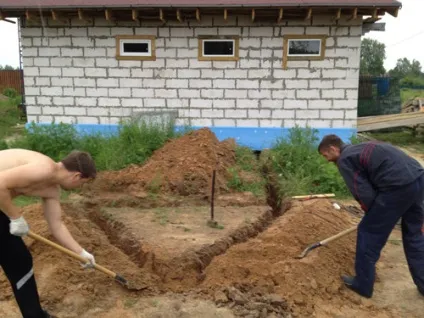

2. Тепер по намальованих лініях необхідно викопати траншею 50 см глибиною і 40 см шириною. Її потрібно з'єднати з будинком, за допомогою такої ж за розмірами траншеї.
3. Використовуючи бур, зробити глибокі шурфи.
4. Заземлювачі вставити в шурфи. Порада: відстань від них до дна траншеї повинно бути близько 15 см.

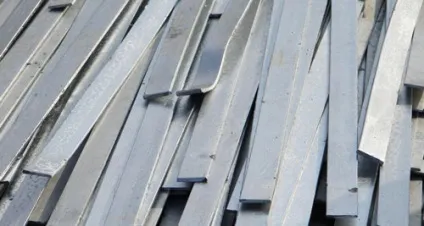

5. Тепер потрібно з'єднати заземлювачі між собою. Для цього знадобляться смужки металу розмірами 40 на 4 мм. Вони також грають роль заземлювачів, тільки горизонтальних. Після того як контур зібраний, необхідно прокласти металеву смужку по тій траншеї, яка веде до будинку.
6. Залишилося приварити смужку металу до цоколю. Це можна зробити за допомогою металевого стержня. Контур готовий.

Існують спеціальні документи (акти), в яких містяться основні вимоги до захисного заземлення та. Одне з них - опір системи в цілому не повинно перевищувати 4 Ом. Щоб виконати цю вимогу, необхідно правильно поєднати контур з силовим щитком. Для цього знадобиться провідник, зроблений з міді. Одним боком він кріпиться до цоколя будинку, а інший - до нуля на щиті.

Обладнати систему заземлення, таким чином, можна тоді, коли є достатня кількість землі біля будинку. Однак є випадки, коли заземлити котел за допомогою трикутного контуру не вийде. Так буває, коли будинки розташовані дуже близько один до одного. Тоді доведеться використовувати іншу схему.

Таке заземлення називається лінійним. Всі роботи проводяться в тій же послідовності, що і з трикутним контуром. Але є і кілька відмінностей:

1. Траншею потрібно викопати не в формі трикутника, а пряму. Вона повинна проходити вздовж будинку. Її довжина - 4 м.
2. Заземлювачі вкопуються через 2 метра.

Органи контролю часто проводять перевірку систем заземлення опалювальних приладів. За результатами огляду вони оформляють акт, згідно з яким або можна, або можна допускати до роботи прилад опалення.

До заземлення газового котла пред'являється кілька вимог:

1. Опір. Воно може відрізнятися в залежності від того, в якому грунті знаходиться контур. Якщо це глина, опір - 10 Ом, а якщо пісок - 50 Ом. Якщо грунт самий звичайний, опір не повинно бути більше 10 Ом.
2. Питома провідність грунту. Найвища допустима відмітка - 50 Ом.

Варто відзначити, що ці вимоги можуть змінюватися для певних умов. Тому буде не зайвим до початку робіт дізнатися, за якими документами або актам буде оцінюватися готова конструкція.

Для перевірки заземлення використовується спеціальний прилад. Він стоїть досить дорого, тому не варто купувати його для особистого застосування. При гострій необхідності краще взяти в оренду.

Після того як всі роботи завершені, потрібно викликати інспектора. Він допоможе запустити систему і поставить її на облік. Також він видасть акт, що дозволяє домовласникові використовувати газовий котел опалення. Ще один документ - акт щодо заземлення - покаже, що все зроблено згідно з вимогами і правилами.

Отже, встановлюючи в своєму будинку газовий котел для опалення, не варто забувати про його заземлення. Воно не тільки продовжить термін служби приладу, а й захистить мешканців від удару струмом або від пожежі. Система заземлення починається з обладнання зовнішнього контуру. Всі вимоги до неї вимоги записані в спеціальних документах. Якщо зробити все правильно, можна без зусиль отримати акт, який дасть право користуватися опалювальною системою.
