Зарядний для акумуляторів мобільних телефонів - трохи поумневшая - жаба

Модель - YJ-668A
Напруга харчування - 110-220 V
Напруга зарядки - 4,2 V
Струм зарядки - 350 mA max
Вимірювання та індикація напруги на акумуляторі і закачаного в нього струму.
ЖК дисплей з синім підсвічуванням.

Нарешті збулася мрія любителя мірятися ... Е-е-е, в загальному, ємністю акумуляторів. З'явилася інтелектуальна зарядка за прийнятні гроші в форм-факторі всім знайомої «жаби». Але є і досить «смачні» відмінності. Тестування, власне, завершено. Резюме: Девайс вимагає допилювання до розуму. :)

Передісторія досить коротка. Заглянув на gaga.aliexpress.com в момент нещодавньої гучної «розпродажі». Зрозуміло, що цей атракціон нечуваної щедрості - суцільне надувалово. Але! українській людині скажи: «ХАЛЯВА» - він зі штанів вистрибне. Само собою, на найбільш ласі шматки на кшталт Самсунг Ноут за 99 баксів або Гелаксі 3 за той же «стольник» рукавицю роззявляти не став. Це явний обман, нахрена ж засмучуватися. Погортавши каталог, побачив цей девайс. Там він був, якщо не збрехати, за 3 долари. Намірився зловити. Старт розпродажі потрапляв на глибоку ніч. Чи не прокинувся, забив. ) Ну добре. Зацікавлений, відправився на пошук по магазинам. Знайшов на тому ж Алі. Ціна, звичайно, аж ніяк не радує. Її б знизити вдвічі - було б добре. Наприклад, та ж інтелектуальна зарядка Turnigy Accucel 6 коштує 23 долари. З доставкою - 30 з невеликим. А можливостей у неї набагато більше. Ну да ладно. Новинка, компактність, те та се. Простим їй підвищену на сьогодні ціну. Потім вона трохи прісміреет. Ну, на пару-трійку баксів, думається.

Пара фоток тари

тест №2
Знайшов в ящику свіжий акумулятор для Нокії BL-5J. +1350 mAh SCUD. Він зобов'язаний бути номінальною або навіть трохи більшої місткості. Лежав для експерименту, абсолютно новенький. Заряджений приблизно на 3/4. Загнав його в Турніджі, викачав 861 mAh розрядкою на 1А. Потім ще 38 mAh струмом 0,2 А. Загалом, практично повністю. Засунув в дану зарядку (і зробив додаткову фотку-другу), встромив у розетку і пішов спати. Вранці встав - на дисплеї - 1422 mAh. Це явно близьке до номіналу значення. Про SCUD відомо, що вони реально перевершують заявлену ємність. Розрядка на Турніджі показала 1427 mAh. В принципі, звичайно так і буває. Розряд і заряд відрізняються один від одного не сильно. Ось тільки при заряді повинно бути трохи більше. Тут - практично рівно. Похибка, однак ...

Отже, підіб'ємо проміжну риску:

+ наявність контролю зарядки (напруга, наповнення, ємність)
+ універсальність, завдяки «жаб'ячої» формфактору
Власне, «плюси» на цьому закінчуються.

- завищена ціна
- занадто мала продуктивність - 350 мА зарядного струму - це курям на сміх
- необхідність тягати перехідник з плоскою вилки на круглу
- поганенька якість виконання і навіть пара потенційно небезпечних місць
- «жаб'ячий» формфактор погано себе показує при зарядці великих масивних акумуляторів
- габарити зарядника перевищують звичайну «жабу» в півтора-два рази
- огидні кути огляду РКІ, та ще й хвіст прищіпки заважає погляду на мониторчик (є думка просто відпиляти цей хвіст і працювати з прищіпкою, хапаючись прямо за прозору «щелепу»)

резюме:
Крім як гікам - нафіг нікому цей девайс не потрібен! Для гику здасться навіть замало, для звичайної людини - симпатичний, але нічого путнього в порівнянні з вдвічі-втричі дешевшими «жабами» старого зразка. Так, золотий або срібний ободок, синенький екранчег, складні ніжки. Гламур, едрёнать. Але відверто слабкий, слабкий девайсік. На рівні 2-3 баксів, не вище. Зарядка йде серйозно довше, ніж на більш потужних пристроях. Чи варто користуватися постійно такої повільної зарядкою, отримуючи натомість лише можливість дізнатися приблизну ємність акумулятора - вирішувати Вам. Свою думку я висловив: його б потужніший і принцип притиску контактів інший. Ну і вилку б нашу, круглу. Був би тоді дійсно зарядник на постійне використання. Інші б і не потрібні.

Думки вголос:
Однозначно потрібно накидати схемку, зрозуміти принцип підрахунку папуг. Якщо буде можливість, перенести індикаторний модуль в корпус іншої зарядки. Це можливо, якщо девайс дійсно міряє струм заряду. На користь такої думки говорить наявність між середніми ніжками на шлейф модуля індикації резистора на 0,22 Ом. Шунт, судячи з усього. Тоді йому пофіг з ким в парі працювати. Можна буде і струм заряду збільшити і т.д.

Доповню.
Нема там ніякого обмеження по струму від контролера або ще чого-небудь. Контролер тільки як індикатор працює. Управляти зарядкою він не може. Варто міст з транзисторів SS8050 / SS8550 для автоматичного перекидання полярності. Ну і по дрібниці. Так що можна впізнати висновки модуля індикації і прілошадіть його до більш потужної зарядці. До речі, зміна полярності акумулятора на вимірювач не впливає. Все одно міряє. При підключенні акумулятора мониторчик починає працювати, але в якомусь сліпі. Тільки зберігання даних і не більше того. При встромляє в розетку харчування на нього збільшується з 3 до 4,75 В. Екранчик розгорається яскравіше, починається анімація.

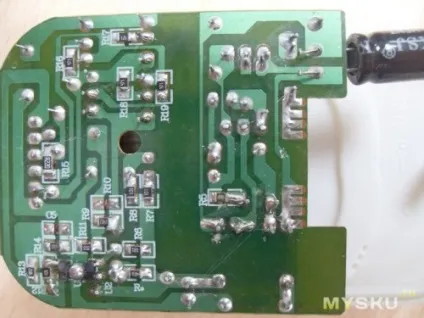

Фото плати і модуля індикації
