Запобіжники тойота королла їх блоки, де знаходяться

Всі електричні ланцюги автомобіля захищені плавкими запобіжниками, їх ще називають захисними пристроями або захисними вставками, а також автоматичними вимикачами, які встановлені в два блоки. Ці вузли встановлюють в різних місцях в автомобілях Тойота Королла. При перегорання будь вставки потрібно її заміна. Провести її можна самостійно, якщо ви знаєте, де знаходиться вузол з запобіжниками, його номер, а також місце установки, що вийшов з ладу.

Центральний блок знаходиться під панеллю приладів автомобіля Тойота Королла. Він розташовується на стінці. Його закривають, легко знімається, декоративною панеллю. Другий, мають у своєму розпорядженні в моторному відсіку Toyota corolla. Для моделей Тойота, у яких встановлений кондиціонер, його розташування дещо інше, він знаходиться поруч з акумуляторною батареєю.

Що свідчить про вихід з ладу запобіжника

В автомобілях Тойота Королла передбачений захист електрообладнання від струмів короткого замикання. При виникненні несправності в електричному ланцюзі, особливо при короткому замиканні, струм захищається ланцюга зростає багаторазово. Запобіжник перегорає, тим самим захищає дроти від загоряння.

Всі прилади захисту мають на панелі, де їх встановлюють, свої позначення. Вони потрібні для того, щоб була можливість для їх швидкого виявлення, потім заміни. Плавкі запобіжники забезпечені ножевидний контактами, легко виймаються зі своїх гнізд, легко замінюються. Заміна їх не вимагає наявності спеціального обладнання, а проводиться вручну.

При відмові в роботі будь-якого елементу електричного кола або цілого електронного пристрою, насамперед необхідно перевірити захист цього вузла. Зробити це просто тому що корпус запобіжників виготовлений з прозорої пластмаси, і якщо уважно придивитися, то можна візуально побачити перегоріла нитка. Також для перевірки можна використовувати омметр або тестер.

Бувають випадки, коли може почати плавитися корпус приладу.

Про видах плавких вставок

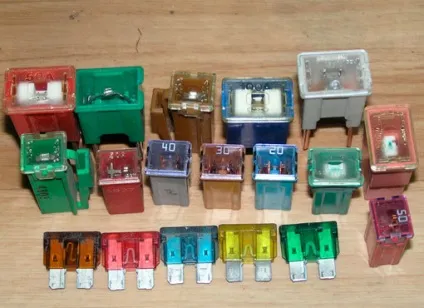

Плавкі вставки, що встановлюються на машинах Тойота Королла, бувають трьох видів. Умовно їх позначають вид А, вид В, вид С. Всі вони мають різну конструкцію, тому несправність кожного з них має свою особливість. Так у приладу виду А несправність у вигляді перегоріли нитки, можна побачити тільки при знятому самому приладі. Перегоріла нитка можна побачити збоку, між контактами, тим самим дізнатися потрібно її міняти чи ні.

Плавкі вставки виду В влаштовані дещо інакше. Стан токопроводящей нитки можна побачити, а також перевірити цілісність, не виймаючи її з гнізда. Це видно, якщо подивитися на вставку зверху. Те ж саме можна сказати і про прилади виду С, вони відрізняються тільки видами плавких вставок.

Як замінити запобіжники на Toyota Corolla

Якщо при діагностиці електрообладнання Тойота Королла виявлена ​​перегоріла, захисна вставка, її необхідно замінити. Перед заміною необхідно відключити всі споживачі електричного струму і тільки після цього приступати до заміни. Фахівці для цих цілей у своїй роботі використовують різні пінцети. З їх допомогою легко вийняти, потім вставити будь-який перевірявся прилад. У нових автомобілях toyota пінцети є під кришкою блоку, який встановлений під капотом. Блоки виготовлені таким чином, що пальцями не завжди вдається виконати дану операцію.

Встановлювати новий запобіжник необхідно тільки такою, якою зазначений в інструкції по експлуатації Toyota corolla. При установці з меншим номінальним струмом, він при включенні обладнання знову перегорить, а якщо з великим - можливий вихід з ладу електронного блоку або стати причиною пожежі проводки.

Якщо новий встановлений прилад відразу після заміни виходить з ладу, необхідно перевірити всі захищаються їм електричні ланцюги. Цілком можливо, що в колі є коротке замикання. Номінальний струм плавкої вставки вказується маркуванням на її корпусі. Вставки однієї потужності мають свій колір і при заміні сплутати їх досить важко.

Автомобілі Toyota corolla E120-E130 мають в ланцюгах електрообладнання 5 вузлів із захисними приладами і реле. Два блоку розташовані в салоні машини, а три в моторному відсіку. У салоні розташовані блоки під номерами 2 і 5. Для доступу до блоку №2 знімають кришку міні - шухлядки, він розташовується на панелі в районі лівої ноги водія. №5 знаходиться за гратами воздуховода на торпеді з правого боку автомобіля Toyota Corolla.

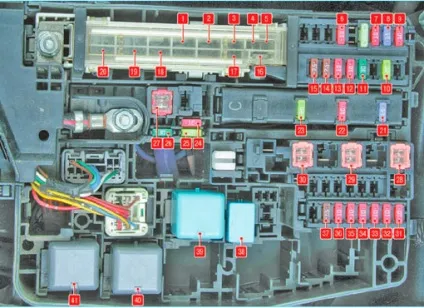

У моторному відсіку Toyota три блоки розташовані в такий спосіб. №1 знаходиться з лівого боку по ходу руху ближче до лобового скла, №4 встановлений з правого боку біля стійки передньої підвіски. №3 розташований біля радіатора системи охолодження двигуна. Всі вони закриваються пластмасовими кришками, на зворотному боці яких є нумерація запобіжників і позначення захищаються ланцюгів.

Вузол в підкапотному просторі обслуговує всі споживачі великих струмів і струмові реле. Вузол з захисними вставками, який знаходиться в салоні, обслуговує всі електричні пристрої з невеликою струмовим навантаженням. Ці вузли мають схожу конструкцію і складаються з декількох частин. Це релейний частина, блок із захисними вставками і гнізда з запасними вставками.

Сучасні автомобілі Toyota corolla мають складну схему електроустаткування. Тому серйозно зважте свої можливості перед тим, як приступити до усунення несправностей.
